2.2 テープのセット INTF-J-OME02-A01-06 Page 2-31 2.2.5 テープの取り付け方 8mm テープフィーダー 1. テープフィーダーの電源コードを接続す る。 2. クリック を矢印方向に倒し、ロックを外 す。 3. テープ押さえカバー を矢印方向に開く。 次ページへ お知らせ 12 mm/16 mm, 24 mm/32 mm, 44 mm/56 mm, 72 mm テープフィーダーのテー…
2.2
テープのセット
Page 2-30 INTF-J-OME02-A01-06
16.
操作スイッチ部
⑪
のカバーテープ引き
込み用スイッチ
(
ｃ
)
を押し、カバーテー
プが張るまで巻き取る。
カバーテープが張ると、引き込みモーターは
自動的に停止します。
17.
フィーダー先端から出ているキャリアテ
ープをはさみで切る。
18.
専用アタッチメントに接続した、電源供給
コネクター①を外し、収納場所に戻す。
1
INTF-012P
INTF-012P
c
11
INTF-012P
2.2
テープのセット
INTF-J-OME02-A01-06 Page 2-31
2.2.5
テープの取り付け方
8mm
テープフィーダー
1.
テープフィーダーの電源コードを接続す
る。
2.
クリック
を矢印方向に倒し、ロックを外
す。
3.
テープ押さえカバー
を矢印方向に開く。
次ページへ
お知らせ
12 mm/16 mm, 24 mm/32 mm, 44 mm/56 mm, 72 mm
テープフィーダーのテープ
の取り付け方は、
8 mm
テープフィーダーと同じ手順で行ってください。
8mm
薄型シングルフィーダーはテープの取り付け手順が異なります。
( 2.2.2
8 mm
薄型シングルフィーダーのテープの取り付け方
(
アタッチメント抜き仕
様
))
を参照してください。
INTF-019P
1
INTF-020P
1
INTF-034P
2.2
テープのセット
Page 2-32 INTF-J-OME02-A01-06

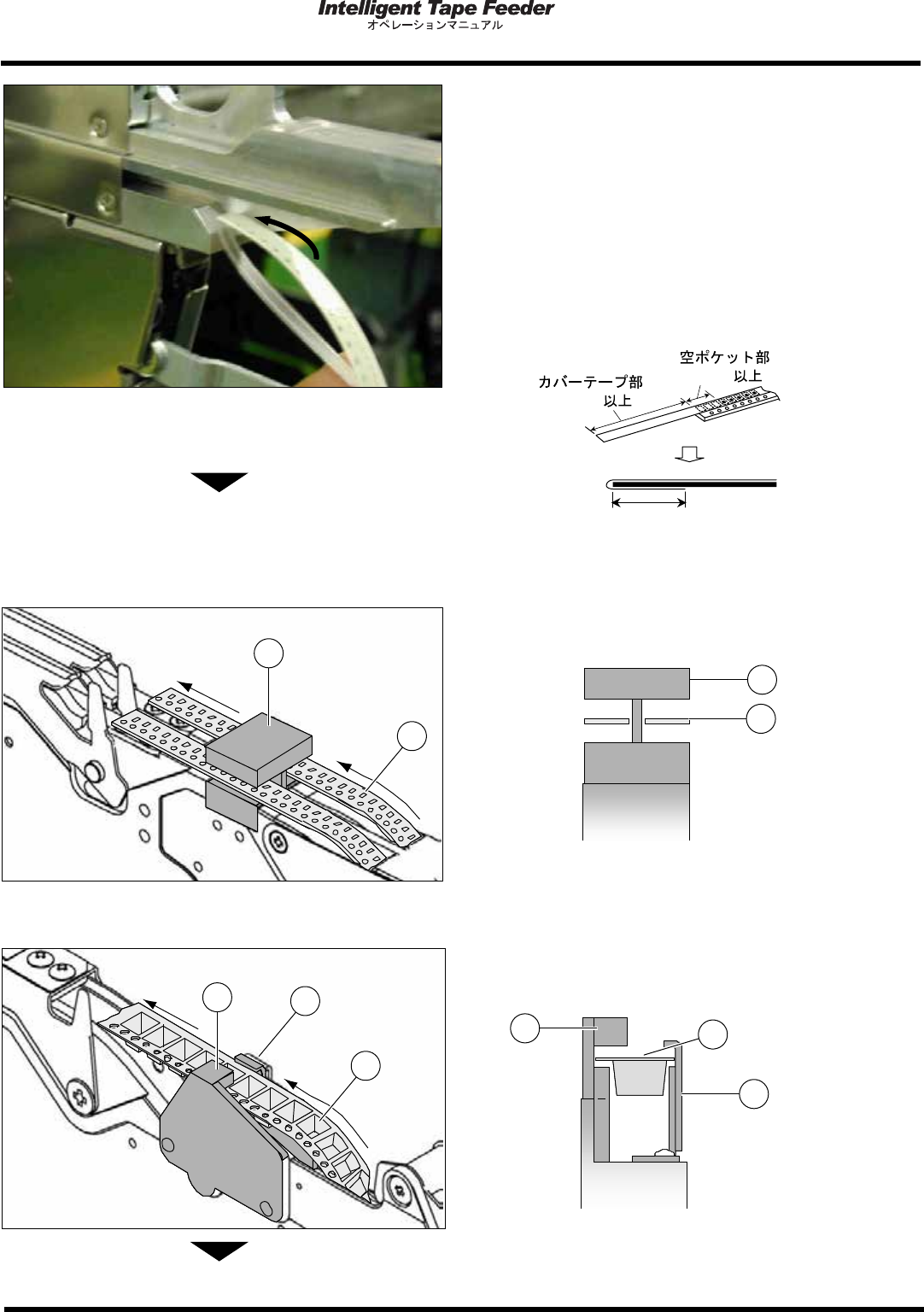

4.
キャリアテープをテープ挿入口よりテー
プ押さえカバーまで通す。
補助テープは必ずはがしてください。接着剤
がギア、ローラに付着しトラブルの原因にな
ります。
空ポケット部分を
50 mm
以上設けてくださ
い。
カバーテープをキャリアテープの下側方向に
先端から約
300 mm
程度折り曲げておいてく
ださい。
(
継目検出センサー付きフィーダーを使用する場合
)
継目検出センサー付きフィーダーでは、センサー部にもテープを通す必要があります。
【
8 mm
テープフィーダーの場合】
キャリアテープ
を継目検出センサー
と溝
の間に通す。
【
12 mm/16 mm, 24 mm/32 mm, 44 mm/56 mm, 72 mm
テープフィーダーの場合】
テープ
を継目検出センサー
とテープガイ
ド
の間に渡すように通す。
次ページへ
300 mm
300 mm
50 mm
INTF-003J
INTF-021P
INTF-014E
1
2
INTF-016E
1
2
3
INTF-013E
1
2
INTF-015E
1
2
3
