7.1 トラブルに ついて Page 7-22 INTF-J -OME07-A01-0 5 7.1.14 8 mm 薄型シングルフィーダーのスイッチ部 LED 表示一覧 テープフィーダ ーは、 ( 7.1.15 テープフィ ーダーのスイ ッチ部 LED 表示一覧 ) を参照くださ い。 【フィーダー の LED 状態からみたト ラブルシュー ティング】 No. LED 表示 条件 状況 原因 対策 フィーダーが正 しくセットさ れていな…
7.1
トラブルについて
INTF-J-OME07-A01-05 Page 7-21
1.
テープフィーダーには、テープガイド
が取り付けられています。
名称
テープガイド
なべ小ネジ
2.
テープ幅に合わせた位置でテープガイドの長穴部になべ小ネジを使用
してテープガイドを固定してください。
矢印刻印方向を、テープ送り方向に合わせフィーダーに取り付けてください。
後側取り付け長穴部
前側取り付け長穴部
テープガイドの取り付け状態
前側
後側
名称
なべ小ネジ取り付け部
INTF-054P
1
2
INTF-075P
INTF-076P
3
INTF-070P
INTF-072P
INTF-071P
7.1
トラブルについて
Page 7-22
INTF-J-OME07-A01-05
7.1.14 8 mm
薄型シングルフィーダーのスイッチ部
LED
表示一覧
テープフィーダーは、
(
7.1.15
テープフィーダーのスイッチ部
LED
表示一覧
)
を参照くださ
い。
【フィーダーの
LED
状態からみたトラブルシューティング】
No.
LED
表示
条件
状況
原因
対策
フィーダーが正しくセットさ
れていない
フィーダーを正しくセッ
トする
交換台車のケーブルがセット
されていない
電源供給のケーブルを正
しくセットする
実装機の電源が入っていない 実装機の電源を入れる
フィーダーコネクターの破損 フィーダーコネクター交
換
電源が接続され
ていない
専用アタッチメントのコネク
ターの破損
専用アタッチメントの
コネクター交換
実装機に取付け直
後、または電源ケ
ーブル接続時
フィーダー故障 フィーダー内部の故障
(
ケーブル
,
基板
,
スイッチ
)
フィーダー交換、修理
正常
一度、自動運転に入ると、
LED
はすべて消灯します
1
すべて消灯
自動運転中
電源電圧低下
電源電圧が
DC24 V
以下になる
と、自動的に電源が切れます
フィーダーまたは専用ア
タッチメントをセットし
直す
電源電圧を確認する
部品が正しくセットされてい
ない
部品を正しくセットする
フィーダーのブロックの取り
付け誤り
ブロックを正しくセット
する
仕様範囲外の部品がセットさ
れている
仕様範囲の部品をセット
する
搬送モーターの
過電流、または
過負荷を検出し
た
フィーダー内部に異常が発生
(
搬送モーター
,
基板
)
フィーダー交換、修理
2
状態表示
LED
の
み点灯
実装機に取付け直
後、または電源ケ
ーブル接続時
フィーダー故障 フィーダー内部に異常が発生
(
制御基板
)
フィーダー交換、修理
実装機に取付け直
後、または電源ケ
ーブル接続時
フィーダー故障 フィーダー内部メモリに異常
が発生
(
制御基板
)
フィーダー交換、修理
3
状態表示
LED
橙
ゆっくり点滅
自動運転中
部品切れ予告表
示
まもなく部品切れになります 部品をセットする
4
状態表示
LED
橙
点灯
自動運転中
部品切れ表示
部品切れになりました
部品をセットする
自動運転中
(
照合システムな
し
)
取外し
OK
表示 部品切れになりました
フィーダーを引き出して
部品をセットする
5
引出表示
LED
緑
点灯
自動運転中
(
照合システム有
)
部品照合表示
バーコードで照合したフィー
ダーです
バーコードで照合した部
品をセットする
7.1
トラブルについて
INTF-J-OME07-A01-05 Page 7-23
No.
LED
表示
条件
状況
原因
対策
部品が正しくセットされてい
ない
部品を正しくセットする
フィーダーのブロック取り
付け誤り
ブロックを正しくセッ
トする
仕様範囲外の部品がセット
されている
仕様範囲の部品をセッ
トする
搬送モーターの
過負荷を検出し
た
フィーダー先端部やシュー
ト部でキャリアテープが詰
まっている
詰まったテープを取り
外す
6
状態表示
LED
橙
高速点滅
自動運転中
エラー発生 フィーダー内部に以上が発
生
(搬送モーター、基板)
フィーダー交換、修理

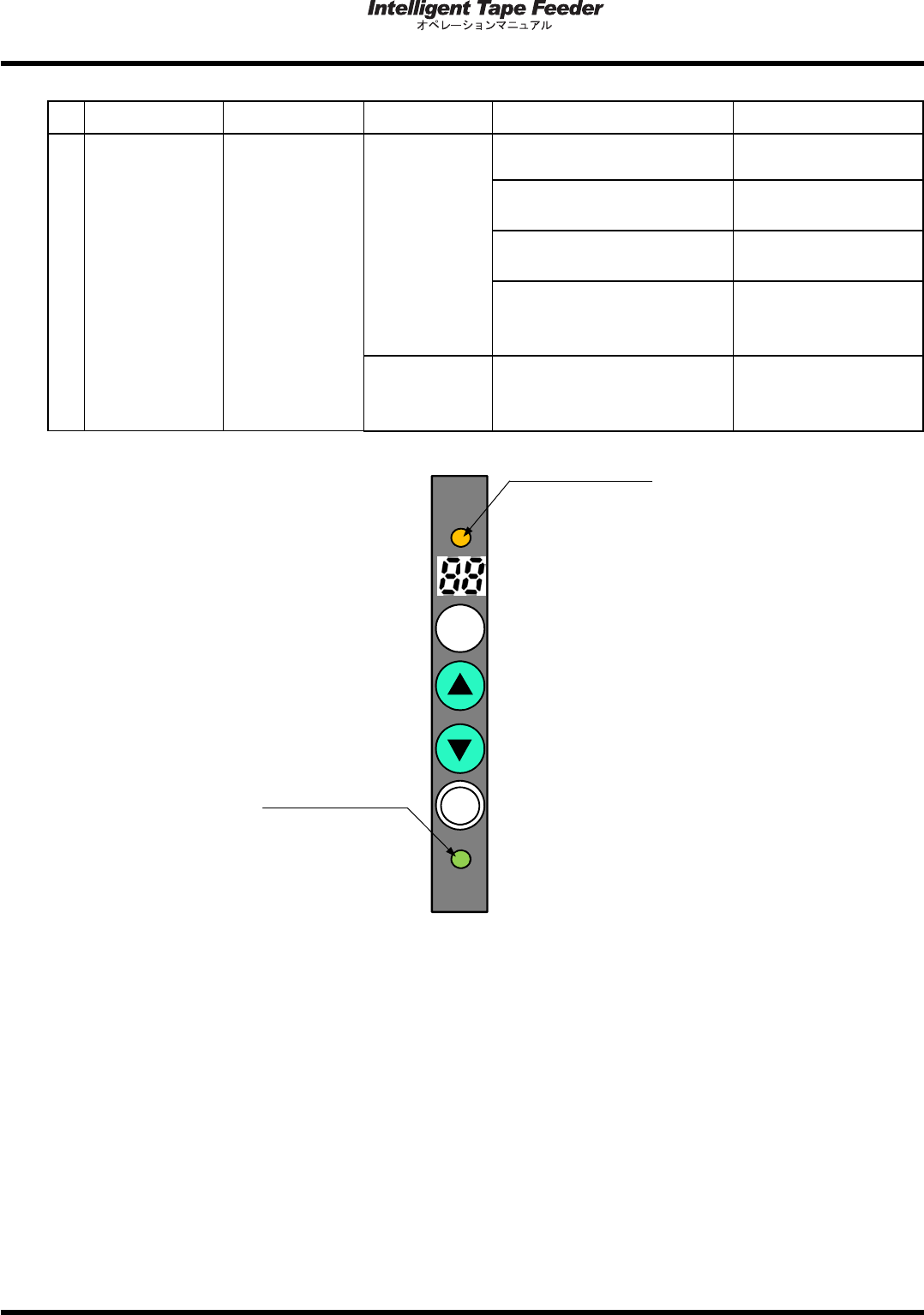

引出表示 LED(緑)
状態表示 LED(橙)
