INTF-J-OME05-A01-02 Page 5-1
5.
テープガイドのセット
この章では、
12 mm, 24 mm, 44 mm
テープ使用時のテープガイドの取り付け方法につい
て説明します。
5.1
テープガイド
(
テープ押さえカバー部
)
について
Page 5-2 INTF-J-OME05-A01-02
5.1
テープガイド
(
テープ押さえカバー部
)
について
5.1.1
テープガイドの取り付け準備
テープガイドには吸着下部に位置するテープガイドとキャリアテープの搬送ガイドとしてのテ
ープガイドがあります。
テープガイド
(
吸着下部
)
テープガイド
(
キャリアテープ搬送ガイド
)
1.
テープガイドの使用目的
固定方法
目的
(a)
皿ビス
テープ幅切り替え。
12 mm/24 mm/44 mm
時使
用。
(
1)
テープガイド
(
吸着下部
)
(8 mm
、
72 mm
テープフィ
ーダーには付属しません
)
(b)
なべ小ネジ
テープ脱線防止。
(
2)
テープガイド
(
搬送ガイド
)
(24/32 mm
、
44/56 mm
フィ
ーダーのみ付属します
)
皿ビス
キャリアテープ搬送時蛇行防止。
(
3)
1
12 mm/24 mm/44 mm
幅のテープ使用時には必ずテープガイドを使用してください。
2
12 mm ~ 56 mm
のいずれでもボス寸法許せば使用可能です。テープ幅が
JIS
で規定された寸法
より狭い場合に発生するテープのボス溝への落ち込み
(
脱線
)
を抑制します。
3
24 mm ~ 56 mm
のテープを使用するときに使います。
2.
ボス寸法の制限
テープガイド
(
吸着下部
)
の使用時・未使用時、供給可能なワークのボス寸法は次ページの表に
制限されます。
INTF-011J
INTF-054P
INTF-012J
INTF-140P
5.1
テープガイド
(
テープ押さえカバー部
)
について
INTF-J-OME05-A01-02 Page 5-3
ボスとテープの溝寸法
供給可能ワーク
フィーダーの溝寸法
フィーダー種
類
テープ幅 テープガイド
A.
最大ボス幅
B.
最大ボス厚さ
C.
溝幅
D.
溝深さ
(a)
皿ビス
8.3 mm 15 mm 8.4 mm 15.2 mm
12 mm
(b)
なべ小ネジ
8.3 mm 13 mm
8.4 mm
以下
13.5 mm
(b)
なべ小ネジ
10 mm 13 mm 11.475 mm 13.5 mm
12 mm/16 mm
16 mm
テープガイドなし
12 mm 15 mm 12.275 mm 16 mm
(a)
皿ビス
20 mm 15 mm 20.3 mm 15.2 mm
24 mm
(b)
なべ小ネジ
20 mm 13 mm
20.3 mm
以下
13.5 mm
(b)
なべ小ネジ
23 mm 13 mm 24.45 mm 13.5 mm
24 mm/32 mm
32 mm
テープガイドなし
24.5 mm 15 mm 25.25 mm 16 mm
(a)
皿ビス
37 mm 15 mm 37.55 mm 15.2 mm
44 mm
(b)
なべ小ネジ
37 mm 13 mm
37.55 mm
以下
13.5 mm
(b)
なべ小ネジ
47.3 mm 13 mm 48.6 mm 13.5 mm
44 mm/56 mm
56 mm
テープガイドなし
49 mm 15 mm 49.4 mm 16 mm
72 mm 72 mm
テープガイドなし
58.5 mm 16 mm 59 mm 16 mm

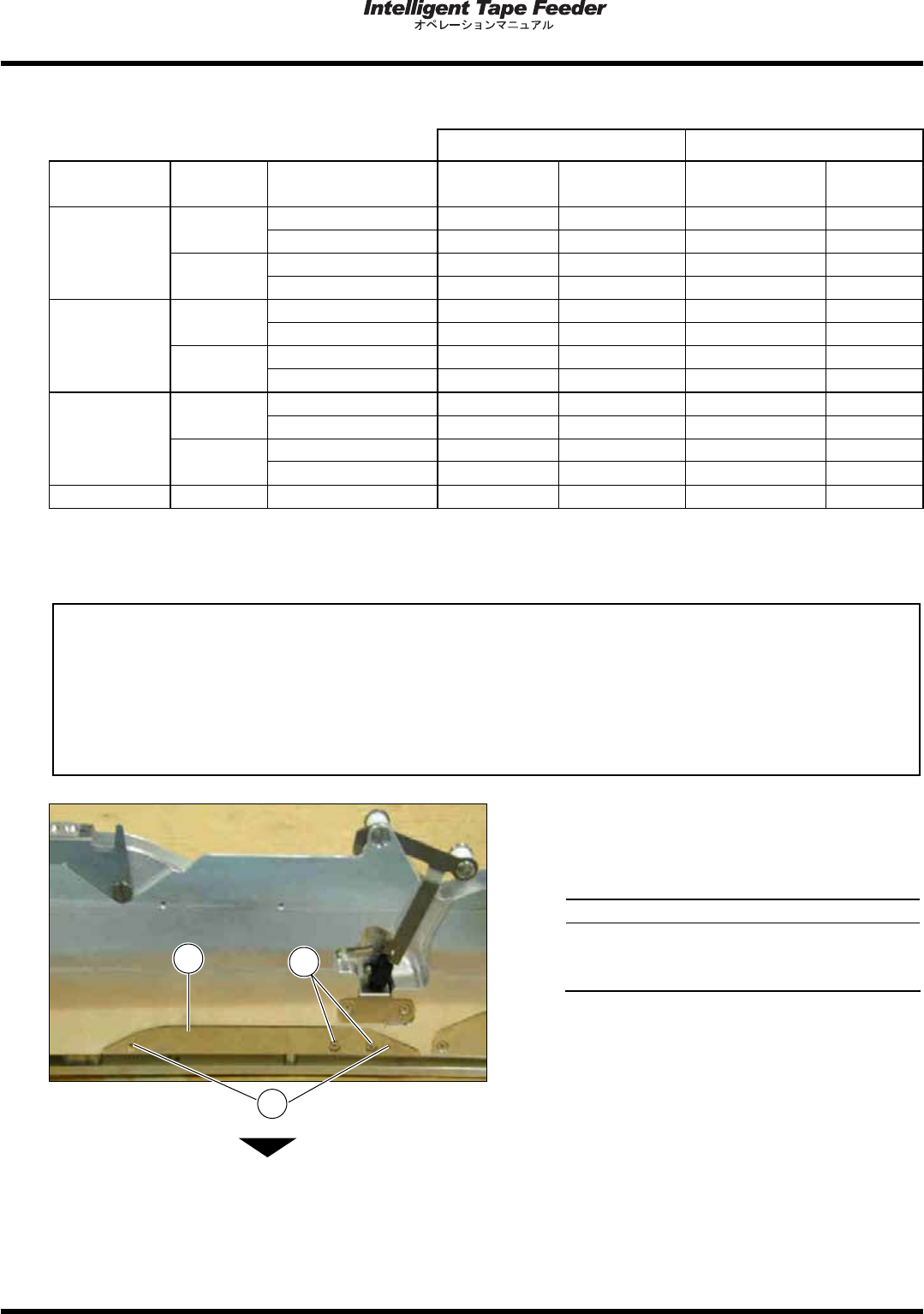

5.1.2 12 mm
テープガイド
(
吸着下部
)
の取り付け手順
1.
フィーダーの左側面に取り付けられてい
るテープガイド
の皿ビス
を精密ドラ
イバーで外す。
名称
テープガイド
皿ビス
なべ小ネジ
次ページへ
お知らせ
24 mm, 44 mm
テープガイドの取り付け方法手順は、
12 mm
テープフィーダーと同
じ手順で行ってください。
本方法によりテープガイドを取り付けてもテープの脱線が生じる場合は、テープ
幅に合わせた位置でテープガイドの長穴部に、なべ小ネジを使用してテープガイ
ドを固定してください。
INTF-054P
1
3
2
