7.1 トラブルに ついて INTF- J-OME07-A01- 05 P age 7-29 A) 送りピッチ変更プレートの取り外し 1. 固定ネジを取り外す。 2. テープガイドを取り外す。 3. 送りピッチ変更プレートを取り外す。 INTF-0 93P INTF-0 94P INTF-0 95P
7.1
トラブルについて
Page 7-28
INTF-J-OME07-A01-05
7.1.17
吸着開口部にチップが搬送されない場合
(44 mm
以上
)
トップテープ裏面の粘着剤、トップテープの静電気などで、正しい状態で吸着開口部にチップが
搬送されない場合は、送りピッチ変更プレートを分離スリット付き送りピッチ変更プレートに交
換してください。
部品品番
対象フィーダーテープ幅
分離スリット付き
(
オプション
)
44/56 mm
N610002913
72mm
N610002914
交換方法は、部品交換手順書を参照してください。
使用設定可能送りピッチの上限は、
10
ピッチまでとなります。
カバーテープは
12/16 mm
と同様に、送りピッチ変更プレートの分離スリット部に通してくださ
い。
(
2.2.2
テープの取り付け方
(8 mm))
標準形状、オプション形状の送りピッチ変更プレートの形状を示します。
(
写真は
44/56 mm
フィーダー用です。
)
標準形状
オプション形状
INTF-092P
INTF-092P
7.1
トラブルについて
INTF-J-OME07-A01-05 Page 7-29

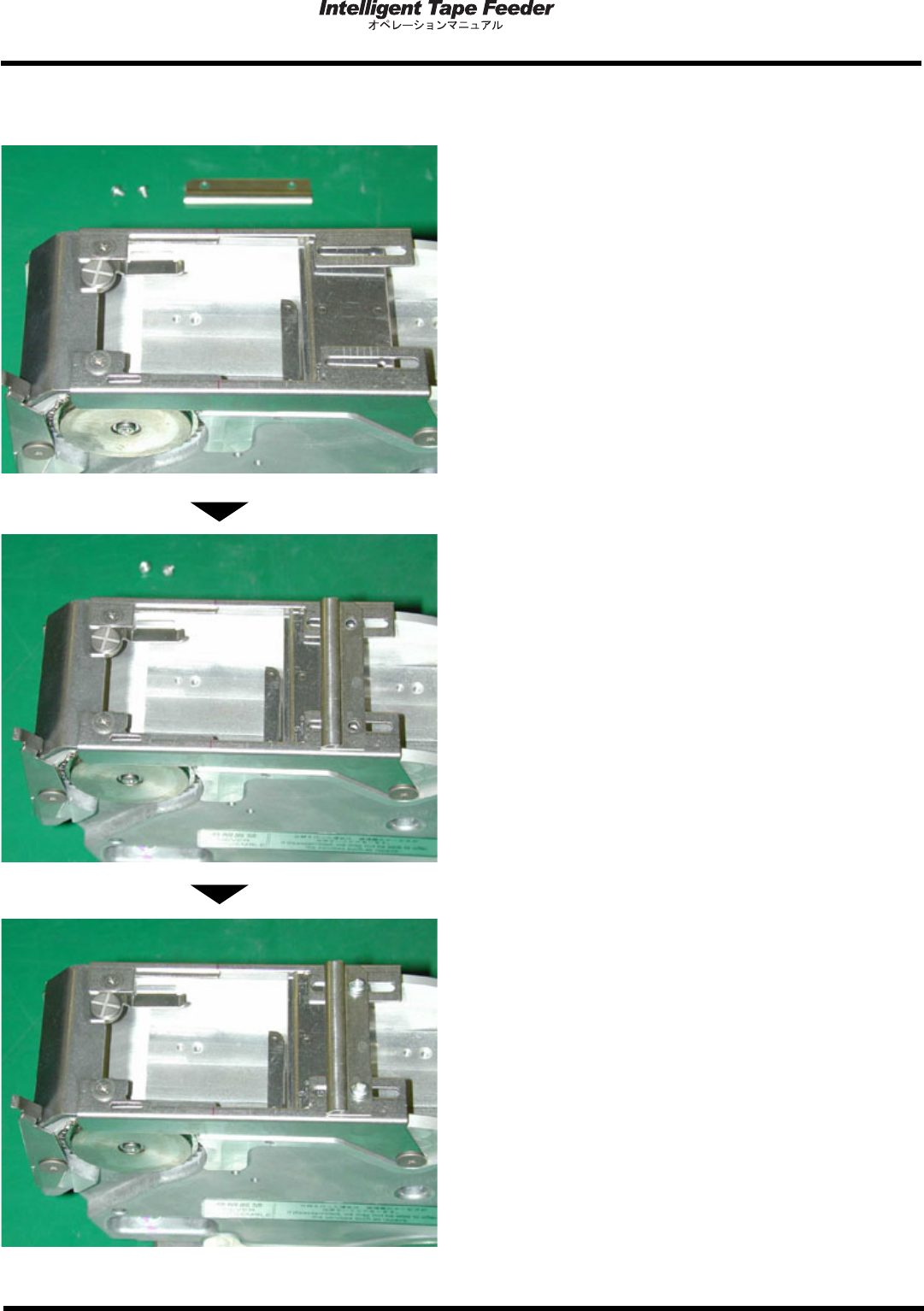

A)
送りピッチ変更プレートの取り外し
1.
固定ネジを取り外す。
2.
テープガイドを取り外す。
3.
送りピッチ変更プレートを取り外す。
INTF-093P
INTF-094P
INTF-095P
7.1
トラブルについて
Page 7-30
INTF-J-OME07-A01-05
B)
分離スリット付き送りピッチ変更プレートの取り付け
1.
分離スリット付き送りピッチ変更プレー
トを取り付ける。
2.
テープガイドを取り付ける。
3.
固定ネジを締め付ける。
INTF-096P
INTF-097P
INTF-098P
