7.1 トラブルに ついて Page 7-10 INTF-J -OME07-A01-0 5 【 12 mm/16 mm, 24 mm/3 2 mm, 44 mm/56 mm , 72 mm テープフィーダーの場 合】 お願い 噛み込んだチップを除去する際に取り除くカバーは下図のカバーのみにしてくださ い。その他のカバーを開けた場合、更なる異物混入や配線を切断する恐れがありま す。 INTF-0 68E 取り外すカバー 1. ネジを緩めて…
7.1
トラブルについて
INTF-J-OME07-A01-05 Page 7-9
3.
ピンセット等でチップを取り除く。
下図の様な個所にチップ
が噛み込む可能性
があります。
ここでは、
R
側で説明しています。
4.
カバーを取り付け、ネジを締める。
R
側
締め付けトルクの目安は
40 N•cm
です。
L
側
立てた状態でカバーを重ね、引き倒してネジ
を締める。
締め付けトルクの目安は
40 cN•m
です。
INTF-087P
INTF-065E
A
B
A
B
INTF-084P
A
B
INTF-086P
7.1
トラブルについて
Page 7-10
INTF-J-OME07-A01-05
【
12 mm/16 mm, 24 mm/32 mm, 44 mm/56 mm, 72 mm
テープフィーダーの場
合】
お願い
噛み込んだチップを除去する際に取り除くカバーは下図のカバーのみにしてくださ
い。その他のカバーを開けた場合、更なる異物混入や配線を切断する恐れがありま
す。
INTF-068E
取り外すカバー
1.
ネジを緩めてカバーを外す。
2.
ピンセット等でチップを取り除く。
下図の様な個所にチップ
が噛み込む可能性
があります。
次ページへ
INTF-082P
INTF-083P
INTF-069E
7.1
トラブルについて

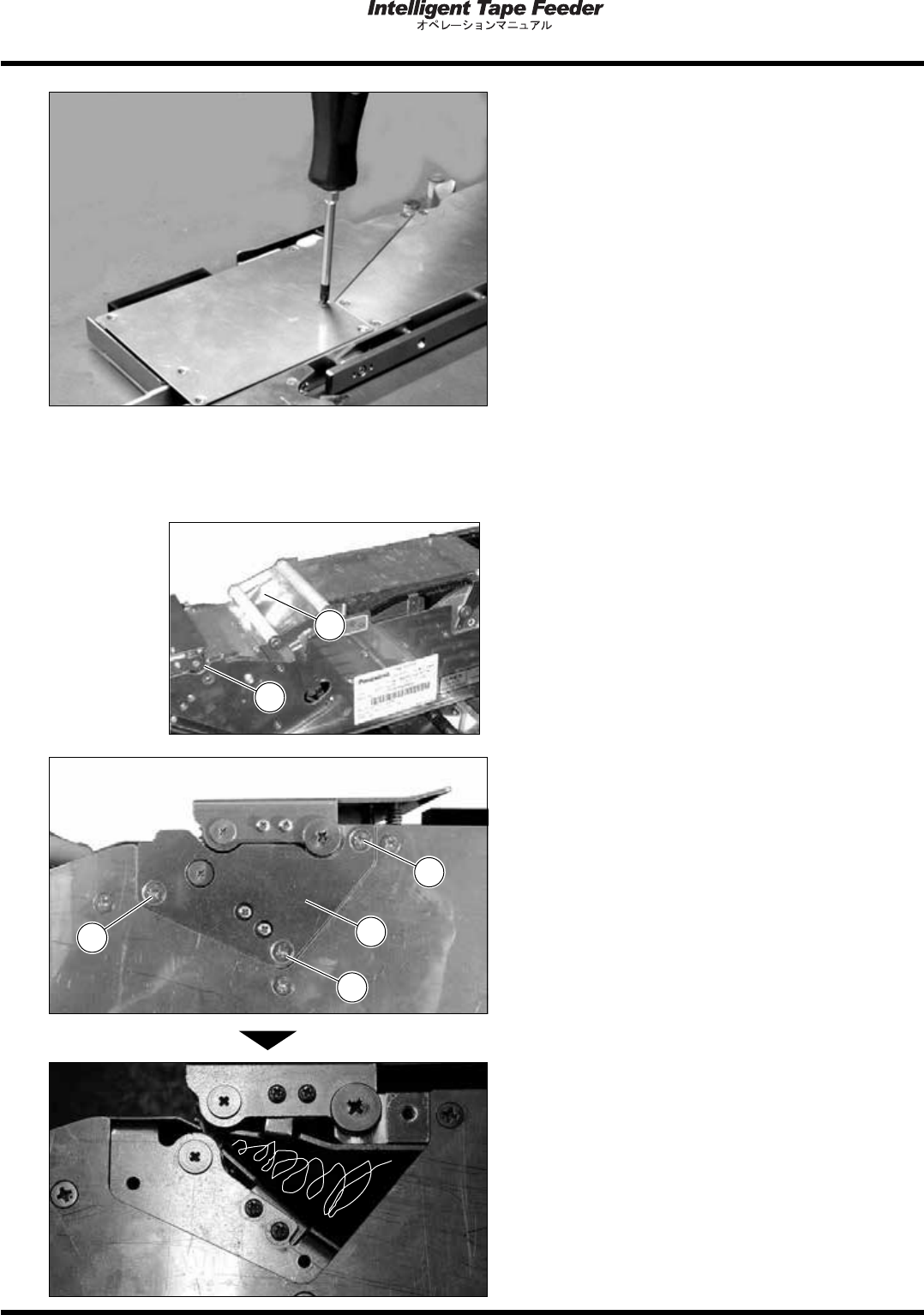

INTF-J-OME07-A01-05 Page 7-11
3.
ネジを締めてカバーを取り付ける。
締め付けトルクの目安は
40 cN•m
です。
引き込み部に噛み付いたカバーテープの除去
(88 mm, 104 mm
テープフィーダー
)
カバーテープ
が引き込みローラギア部
に噛み付いた場合にはカバーを開き、テープを取り除
いてください。
1.
固定しているネジ
(3
か所
)
を緩めて引
き込みカバー
を外す。
2.
詰まっているカバーテープ屑をピンセッ
トやラジオペンチで取り除く。
3.
引き込みカバーをネジで再度固定する。
ドライバー呼びは
#1
を使用してください。
締結トルクは
100 cN•m
を目安にしてください。
INTF-082P
INTF-120P
INTF-135P
INTF-134P
2
1
4
3
3
3
