2.2 テープのセット INTF-J-OME02-A01-06 Page 2-29 13. 引き込みレバー ⑨ を押し下げて、 チップ の送り長さ＋ 5 mm 程度、カバーテープを 緩める。 カバーテープを緩めないと、カバー テープが 切れることがあります。 14. 空きポケットの中心 (E) が、 テープ押さえカ バー③の吸着位置マーク ( Ｆ ) よりわずかに 後退するまでテープ搬送 ( 逆転 ) 用スイッチ ( ｂ ) を押す…
2.2
テープのセット
Page 2-28 INTF-J-OME02-A01-06
10.
引き回したカバーテープに正しいテンシ
ョンを加えるために、操作スイッチ部
⑪
にあるカバーテープ引き込みスイッチ
(
ｃ
)
を押して巻き取る。
カバーテープが張ると、引き込みモーターは
自動的に停止します。
11.
カバーテープがテンションローラー⑦と、
テンションローラー⑧の上にあるか確認
する。
12.
操作スイッチ部
⑪
のテープ搬送（正転）
用スイッチ
(
ａ
)
を押し、最初のチップ部品
が出てくるまでテープ搬送する。
11
C
INTF-012P
7
8
INTF
-
012P
11
a
INTF-012P
2.2
テープのセット
INTF-J-OME02-A01-06 Page 2-29
13.
引き込みレバー
⑨
を押し下げて、チップ
の送り長さ＋
5 mm
程度、カバーテープを
緩める。
カバーテープを緩めないと、カバーテープが
切れることがあります。
14.
空きポケットの中心
(E)
が、テープ押さえカ
バー③の吸着位置マーク
(
Ｆ
)
よりわずかに
後退するまでテープ搬送
(
逆転
)
用スイッチ
(
ｂ
)
を押す。
15.
空ポケットの中心
(E)
が、テープ押さえカバ
ー③の吸着位置マーク
(
Ｆ
)
とほぼ同一の位
置に来るまで操作スイッチ部⑪のテープ
搬送
(
正転
)
用スイッチ
(
ａ
)
を押す。
INTF-012P
9
INTF-012P
3
F
E
INTF
-
012P
3
F
E
INTF-012P
11
a
2.2
テープのセット
Page 2-30 INTF-J-OME02-A01-06

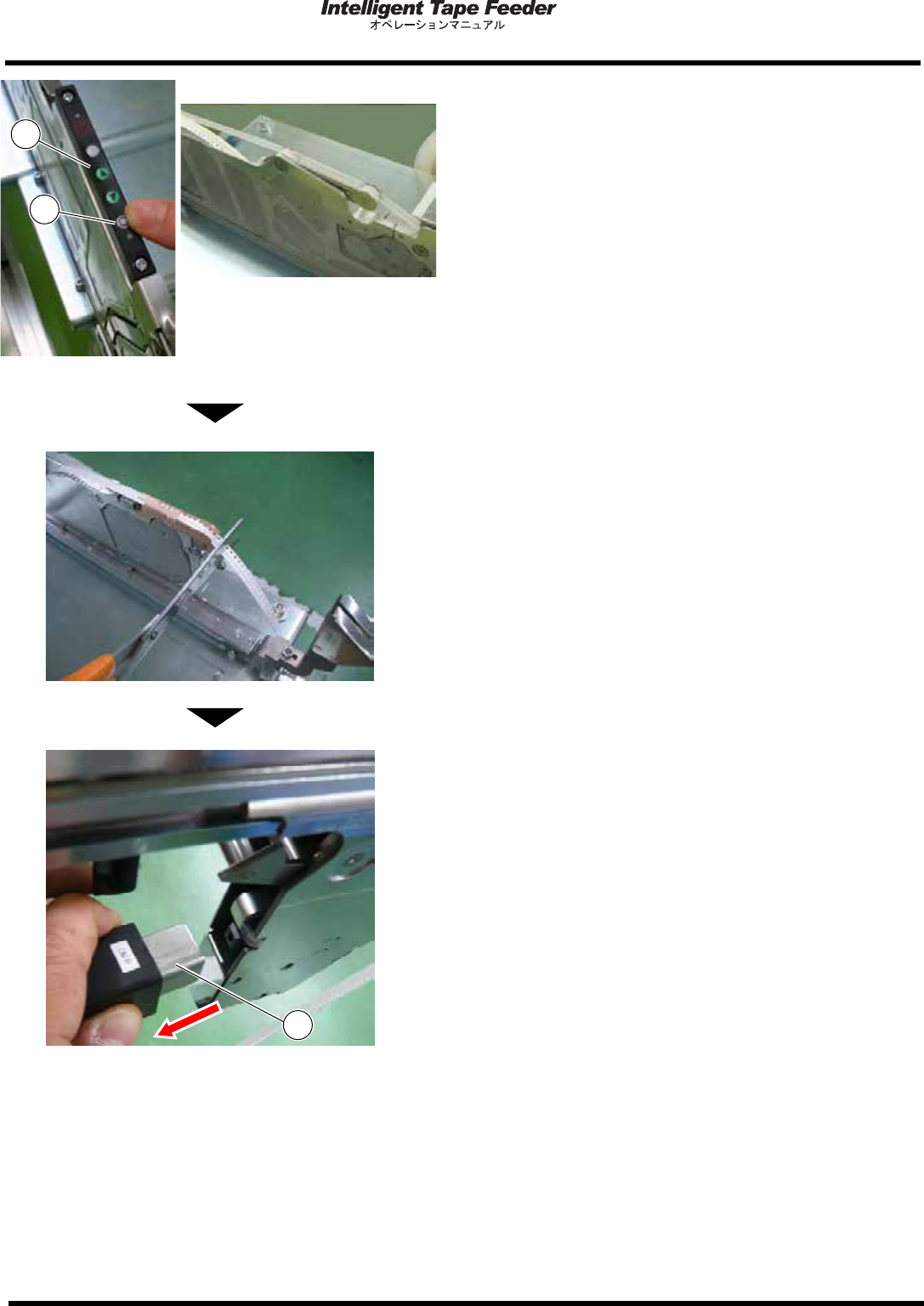

16.
操作スイッチ部
⑪
のカバーテープ引き
込み用スイッチ
(
ｃ
)
を押し、カバーテー
プが張るまで巻き取る。
カバーテープが張ると、引き込みモーターは
自動的に停止します。
17.
フィーダー先端から出ているキャリアテ
ープをはさみで切る。
18.
専用アタッチメントに接続した、電源供給
コネクター①を外し、収納場所に戻す。
1
INTF-012P
INTF-012P
c
11
INTF-012P
