2.1 テープフィーダーの着脱方法 Page 2-12 INTF-J-OME02-A01-06 2.1.7 薄型フィーダーの生産中引き抜き要求手順 1. 薄型フィーダーのレバー①を押す。 押し続ける必要はありません。 約 2 秒後に、操作スイッチ部の LED( 緑 ) が点 灯する。 アタッチメントごと引き抜くときは アタッチ メントにセットされているすべて (2 本セット されているときは 2 本とも ) の薄型シングルフ…
2.1
テープフィーダーの着脱方法
INTF-J-OME02-A01-06 Page 2-11
2.1.6
テープフィーダーの取り外し方
(8 mm)
1.
クランパレバーを上側に引きテープフィ
ーダーを手前にスライドさせる。
2.
クランパレバー先端フック部が外れてい
ることを確認し、テープフィーダーを手前
にスライドさせる。
AM100
の固定供給部カッティングユニットな
しの仕様のときは、テープフィーダー先端の
空テープをはさみで切断してください。
3.
テープフィーダーの
T
スロット部を供給部
のスロット部のストッパ
位置まで手前に
スライドさせ、ストッパの位置で手前側を
少し持ち上げ手前に再度スライドさせる。
お知らせ
12 mm/16 mm, 24 mm/32 mm, 44 mm/56 mm, 72 mm, 88 mm, 104 mm
テープフィ
ーダーの取り外し方は、
8 mm
テープフィーダーと同じ手順で行ってください。
INTF-010P
1
2
INTF-006P
INTF-012P
2
3
1
1
2.1
テープフィーダーの着脱方法
Page 2-12 INTF-J-OME02-A01-06
2.1.7
薄型フィーダーの生産中引き抜き要求手順
1.
薄型フィーダーのレバー①を押す。
押し続ける必要はありません。
約
2
秒後に、操作スイッチ部の
LED(
緑
)
が点
灯する。
アタッチメントごと引き抜くときはアタッチ
メントにセットされているすべて
(2
本セット
されているときは
2
本とも
)
の薄型シングルフ
ィーダーのレバー①を押してください。
2.
薄型フィーダーを供給部のスロット部か
ら引き抜く。
LED(
緑
)
点灯前にフィーダーを引き抜くと、
“ソフトパラメーター異常”エラーになりま
す。
お知らせ
生産中に薄型シングルフィーダーを引き抜くときは、以下の手順で必ず引き抜き要
求を行なってください。
INTF-012P
1
LED(緑)
INTF-012P
2.1
テープフィーダーの着脱方法
INTF-J-OME02-A01-06 Page 2-13

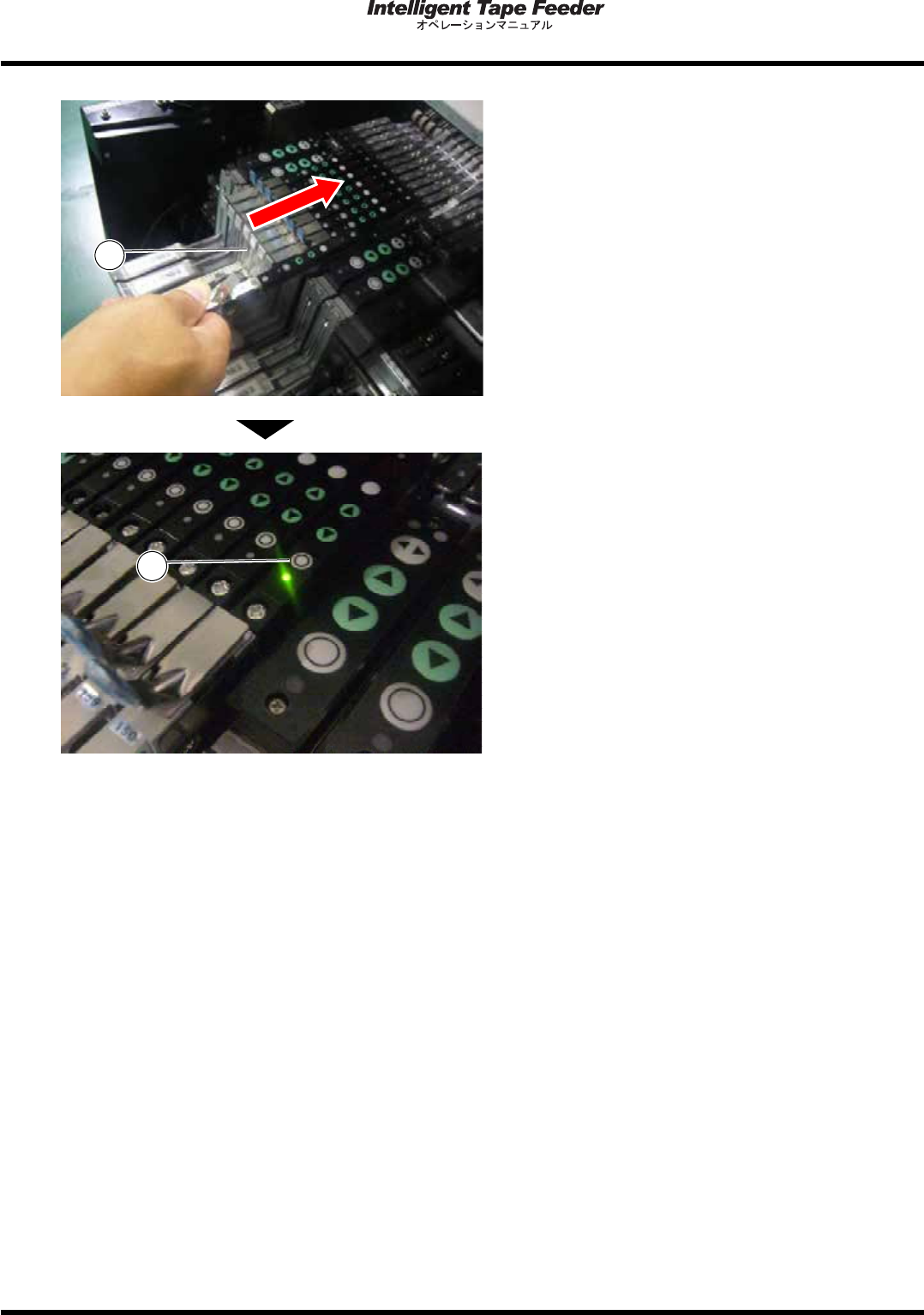

3.
部品をセットした薄型フィーダーを供給
部のスロット部にセットする。
4.
操作スイッチ部のスイッチ②を押す。
生産中に薄型フィーダーが装着されていた供給部のスロット部に
8mm
シングルフィーダー，
8mm
ダブルフィーダーを装着したときは、操作画面をホーム画面に戻し、再度生産を始めてく
ださい。ホーム画面に戻ることでフィーダータイプを正しく認識します。
INTF-012P
1
INTF-012P
2
