3.3 ブロックの 取り付け・取 り外し手順 Page 3-12 INTF-J -OME03-A01-0 3 3. ブロックの後側を押さえたまま、前側を 下がるところまで押し下げる。 4. ブロックの位置決めピンとフレームの位 置決め穴を合わせる。 ブロックを軽く 押しながら、 前後に動かし ま す。 5. ブロックの位置決めピンとフレームの位 置決め穴が合ったところで勘合する。 ブロックが止ま ったところで 、押し下げて 固 …
3.3
ブロックの取り付け・取り外し手順
INTF-J-OME03-A01-03 Page 3-11
3.3.3
紙
/
エンボス共用ブロックの取り付け方
(8 mm
テープフィーダ
ーのとき
)
1.
フィーダーのテープ押さえカバーを開
く。
矢印
は、フィーダーの前方を示しています。
2.
ブロックの後側をフレームの溝に挿入す
る。
名称
フレームの溝
矢印刻印
ライン刻印
フレームの位置決め穴
次ページへ
INTF-253P
1
INTF-114E
INTF-255P
2
3
4
INTF-254P
1
3.3
ブロックの取り付け・取り外し手順
Page 3-12
INTF-J-OME03-A01-03
3.
ブロックの後側を押さえたまま、前側を
下がるところまで押し下げる。
4.
ブロックの位置決めピンとフレームの位
置決め穴を合わせる。
ブロックを軽く押しながら、前後に動かしま
す。
5.
ブロックの位置決めピンとフレームの位
置決め穴が合ったところで勘合する。
ブロックが止まったところで、押し下げて固
定します。
次ページへ
INTF-115E
INTF-116E
INTF-117E
INTF-258P
INTF-256P
2
1
INTF-257P
1
2
1
2
3.3
ブロックの取り付け・取り外し手順
INTF-J-OME03-A01-03 Page 3-13

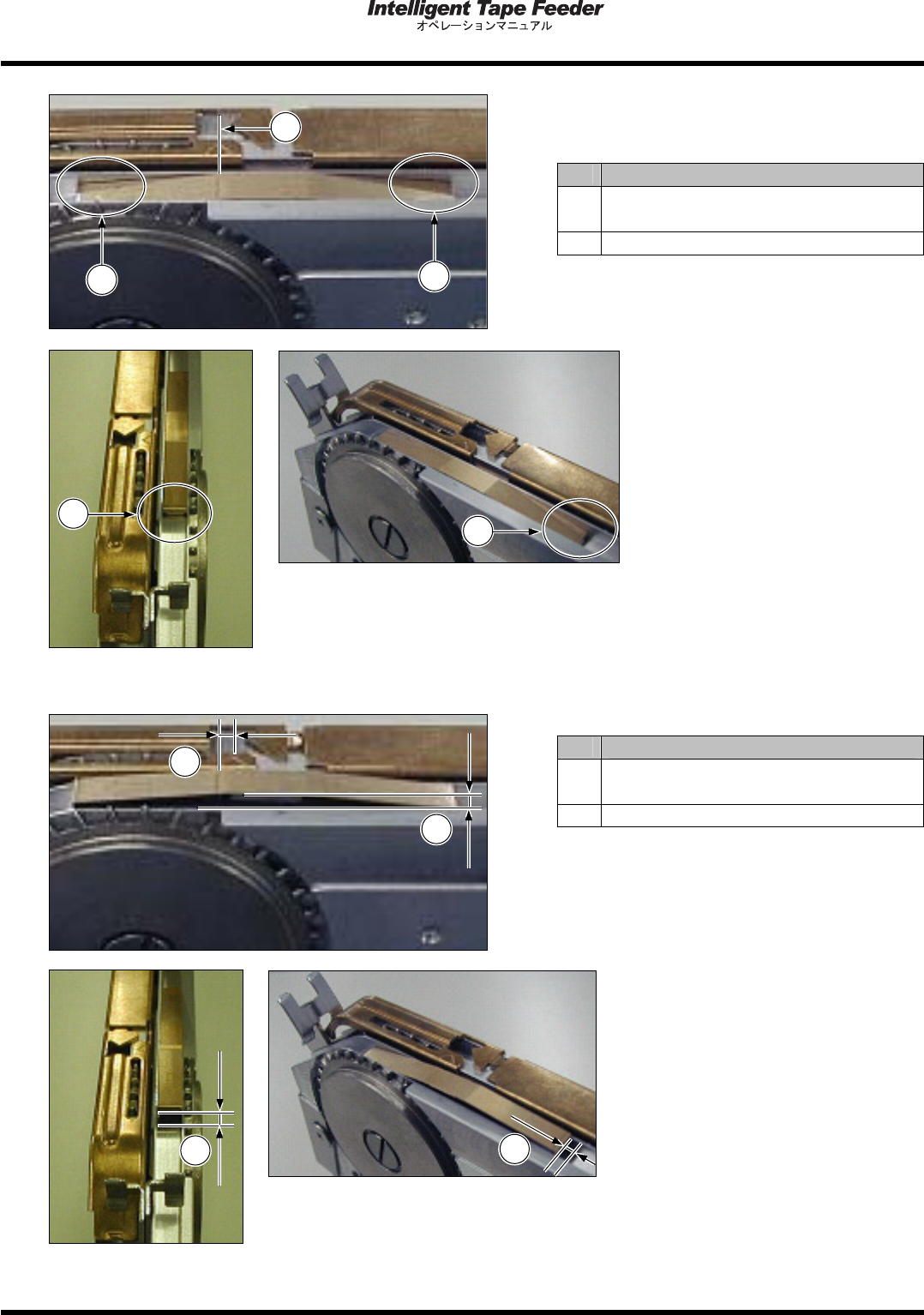

6.
ブロックの取り付け状態を確認する。
<OK
の場合
>
No.
状態
カバーの三角刻印の中央とブロックの
ライン刻印が一致している。
ブロックの浮きがない。
<NG
の場合
>
No.
状態
カバーの三角刻印の中央とブロックの
ライン刻印がずれている。
ブロックの浮きがある。
INTF-261P
2
INTF-260P
2
INTF-259P
1
2
2
INTF-263P
2
INTF-262P
1
2
INTF-264P
2
