7.1 トラブルに ついて Page 7-28 INTF-J -OME07-A01-0 5 7.1.17 吸着開口部にチップが搬送され ない場合 (44 m m 以上 ) トップテープ裏 面の粘着剤、 トップテ ープの静電気など で、 正し い状態で吸 着開口部にチップが 搬送されない場 合は、 送りピッチ変更プレ ートを分離スリット 付き送りピッ チ変更プレートに交 換してください 。 部品品番 対象フィーダー テープ幅 分離スリ…
7.1
トラブルについて
INTF-J-OME07-A01-05 Page 7-27
2.
前後の板バネ部を閉じながらトップテー
プ収納部に
BOX
を押し込む。
板バネ部
板バネ部
3.
トップテープ収納
BOX
ふたを押し込む。
上
COMB
ふたの折り曲げ部分がフレームと
BOX
の間に入るようにする。
ふたの下面の折り曲げ部が
BOX
のスリ
ットに入るようにする。
(
前後の勘合のた
め
)
下
COMB
BOX
、ふた取り付け後、
BOX
の板バネ
が上または、下
COMB
に接する程度ま
で、箱全体を前方に押す。
トップ
4.
ふたの上面がフレームのカバー取り付け
面より出ていないことを確認し、トップ
テープ収納部の十字穴付サラ小ネジ
M2.5
6L (SUS) 7
か所を締め、カバー
を取り付ける。
締め付けトルクの目安は
40 N•cm
5
です。
名称
十字穴付サラ小ネジ取り付け部
スリット
2
3
1
1
7.1
トラブルについて
Page 7-28
INTF-J-OME07-A01-05
7.1.17
吸着開口部にチップが搬送されない場合
(44 mm
以上
)
トップテープ裏面の粘着剤、トップテープの静電気などで、正しい状態で吸着開口部にチップが
搬送されない場合は、送りピッチ変更プレートを分離スリット付き送りピッチ変更プレートに交
換してください。
部品品番
対象フィーダーテープ幅
分離スリット付き
(
オプション
)
44/56 mm
N610002913
72mm
N610002914
交換方法は、部品交換手順書を参照してください。
使用設定可能送りピッチの上限は、
10
ピッチまでとなります。
カバーテープは
12/16 mm
と同様に、送りピッチ変更プレートの分離スリット部に通してくださ
い。
(
2.2.2
テープの取り付け方
(8 mm))
標準形状、オプション形状の送りピッチ変更プレートの形状を示します。
(
写真は
44/56 mm
フィーダー用です。
)
標準形状
オプション形状
INTF-092P
INTF-092P
7.1
トラブルについて
INTF-J-OME07-A01-05 Page 7-29

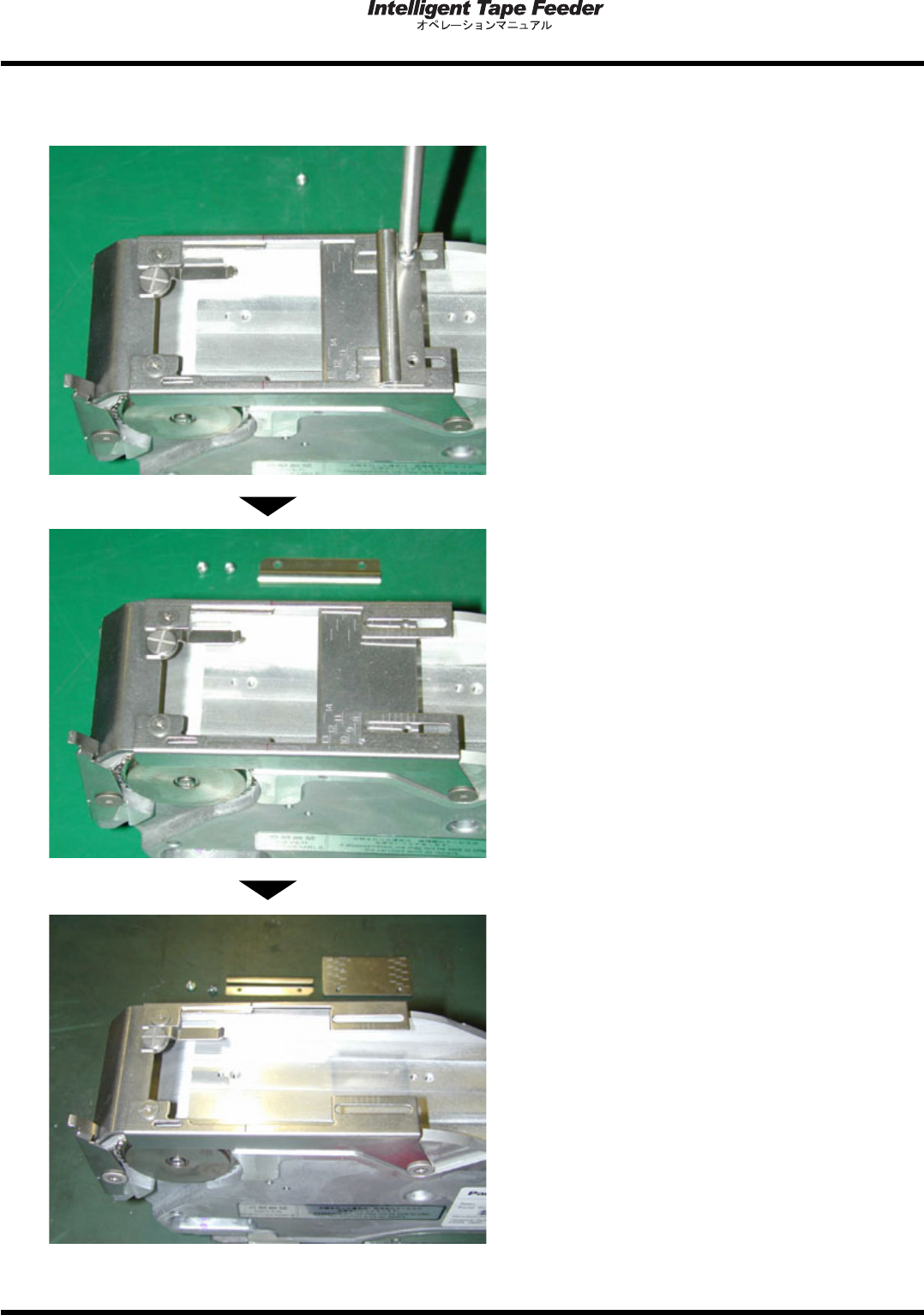

A)
送りピッチ変更プレートの取り外し
1.
固定ネジを取り外す。
2.
テープガイドを取り外す。
3.
送りピッチ変更プレートを取り外す。
INTF-093P
INTF-094P
INTF-095P
