7.1
トラブルについて
INTF-J-OME07-A01-05 Page 7-5
項目
詳細
カバーテープの引き込み動作が行わ
れない。
トラブル現象
・
・
・
カバーテープ引き込みスイッチを
押しても引き込みがなされない。
引き込みギアが回転しない。
引き込みモーターから異音がする。
(
うなる様な音
)
INTF-067P
原因
引き込みギアにチップ等の異物が噛
み込んだ。
INTF-064E
チップ
引き込みギア
引き込みモーター
チップを除去する。
(
手順はフィーダーにより異なりま
す。以下のページのお手持ちのフィー
ダーの手順でチップを除去してくだ
さい。
)
対策
INTF-087P
7.1
トラブルについて
Page 7-6
INTF-J-OME07-A01-05
引き込み部に噛み付いたチップの除去
【
8mm
薄型シングルフィーダーの場合】
お願い
噛み込んだチップを除去する際に取り除くカバーは下図のカバーのみにしてくださ
い。その他のカバーを開けた場合、更なる異物混入や配線を切断する恐れがありま
す。
INTF-068E
1.
ネジを緩めてカバーを外す。
2.
矢印①・矢印②の順にカバーをスライド
し、
A
部と
B
部の嵌め込みから外す。
次ページへ
INTF-082P
INTF-083P
①
②
A
取り外すカバー
7.1
トラブルについて
INTF-J-OME07-A01-05 Page 7-7

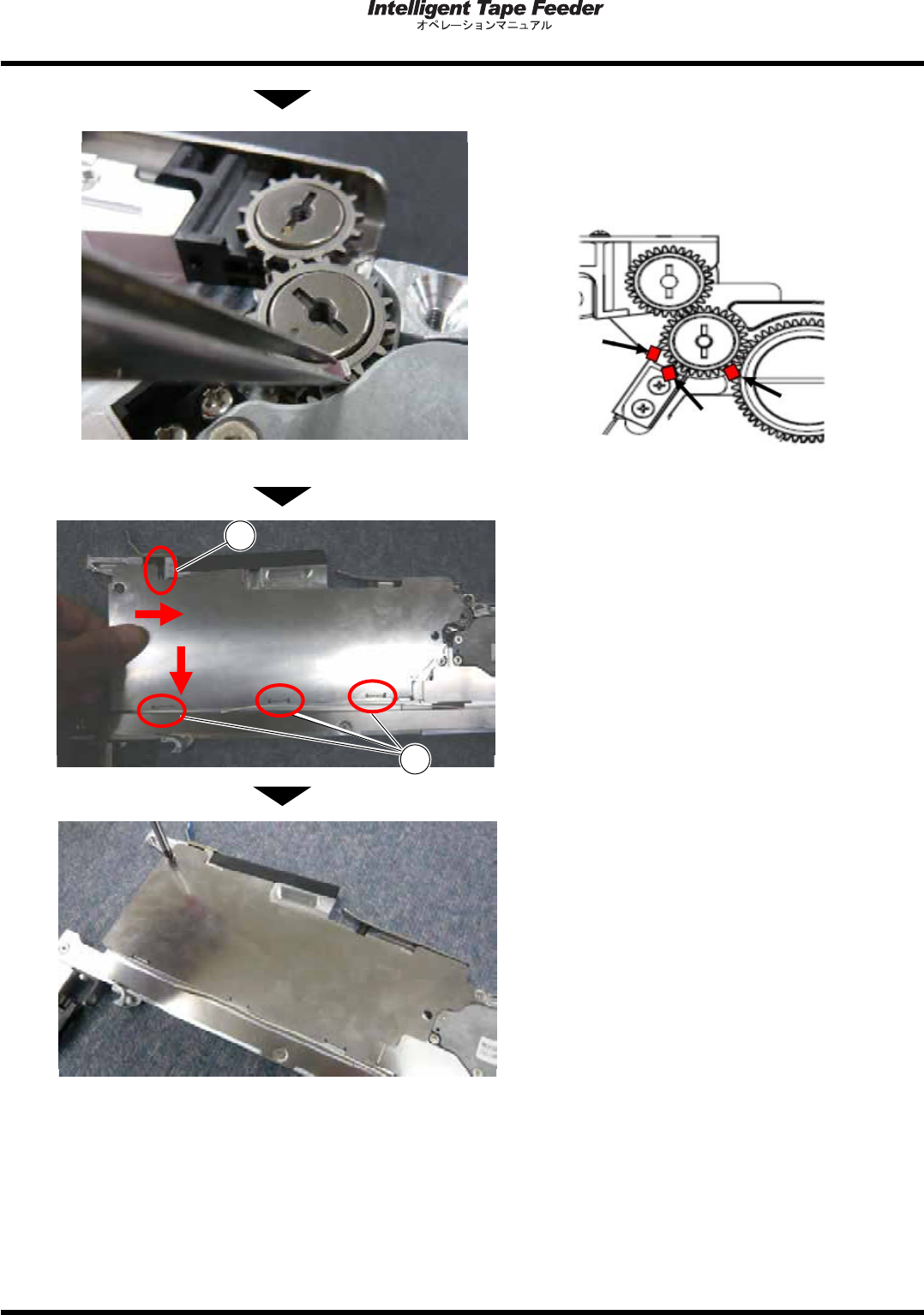

3.
ピンセット等でチップを取り除く。
下図の様な箇所にチップ①が噛み込む可能性
があります。
4.
矢印①・矢印②の順にカバーをスライド
し、
A
部と
B
部の嵌め込みに入れる。
5.
カバーを取り付け、ねじを締める。
締め付けトルクの目安は
40 cN•m
です。
INTF-134P
INTF-134P
①
②
A
B
INTF-134P
