7.1 トラブルに ついて Page 7-20 INTF-J -OME07-A01-0 5 7.1.13 テープ脱落発生の場合 8 mm テープフィーダーの場合 項目 詳細 トラブル現象 テープが脱落し た。 原因 テープの材質が やわらかい。 または、 テープ幅が規格 より狭い。 INTF-0 68P 対策 エンボス用ブロ ック (L 型 ) を使用し てください。 ブロックタイプ 、 詳 細事項について は、 ( 3.1…
7.1
トラブルについて
INTF-J-OME07-A01-05 Page 7-19
7.1.12
吸着位置でのワーク出ばらつき発生の場合
(12 mm/16 mm
以
上
)
送りピッチ変更プレートの調整
12 mm ~ 72 mm
のテープ幅のフィーダーに関しては、ご使用の送りピッチに合わせてピッチプ
レートを調整してください。
使用設定可能送りピッチは、
(
1.2.3
使用設定可能送りピッチ
)
を参照してください。また、
納品時の送りピッチ変更プレートの設定は対応可能最小ピッチに設定されています。
テープ幅
12 mm/16 mm 24 mm/32 mm 44 mm/56 mm 72 mm
送りピッチプレートの
初期設定
1
ピッチ
1
ピッチ
2
ピッチ
2
ピッチ
項目
詳細
トラブル現象
吸着位置でワーク出ばらつきが生じ正常に行われない。
原因
送りピッチプレートの未調整。
INTF-091P
対策
使用の送りピッチに合わせてピッチプレートの調整を行ってください。
送りピッチ変更プレートの調整方法は、
(
4.
送りピッチの調整
)
を参照してください。
7.1
トラブルについて
Page 7-20
INTF-J-OME07-A01-05
7.1.13
テープ脱落発生の場合
8 mm
テープフィーダーの場合
項目
詳細
トラブル現象
テープが脱落した。
原因
テープの材質がやわらかい。または、
テープ幅が規格より狭い。
INTF-068P
対策
エンボス用ブロック
(L
型
)
を使用し
てください。
ブロックタイプ、詳細事項については、
(
3.1
ブロッ
クの取り付け準備
)
を参照してください。
12 mm/24 mm/44 mm
テープフィーダーの場合
項目
詳細
トラブル現象
テープが脱落した。
原因
テープ幅に対しテープガイドが合っ
ていない。
INTF-069P
対策
使用テープ幅に合わせてテープガイ
ドの調整を行ってください。
次ページを参照してください。
7.1
トラブルについて
INTF-J-OME07-A01-05 Page 7-21

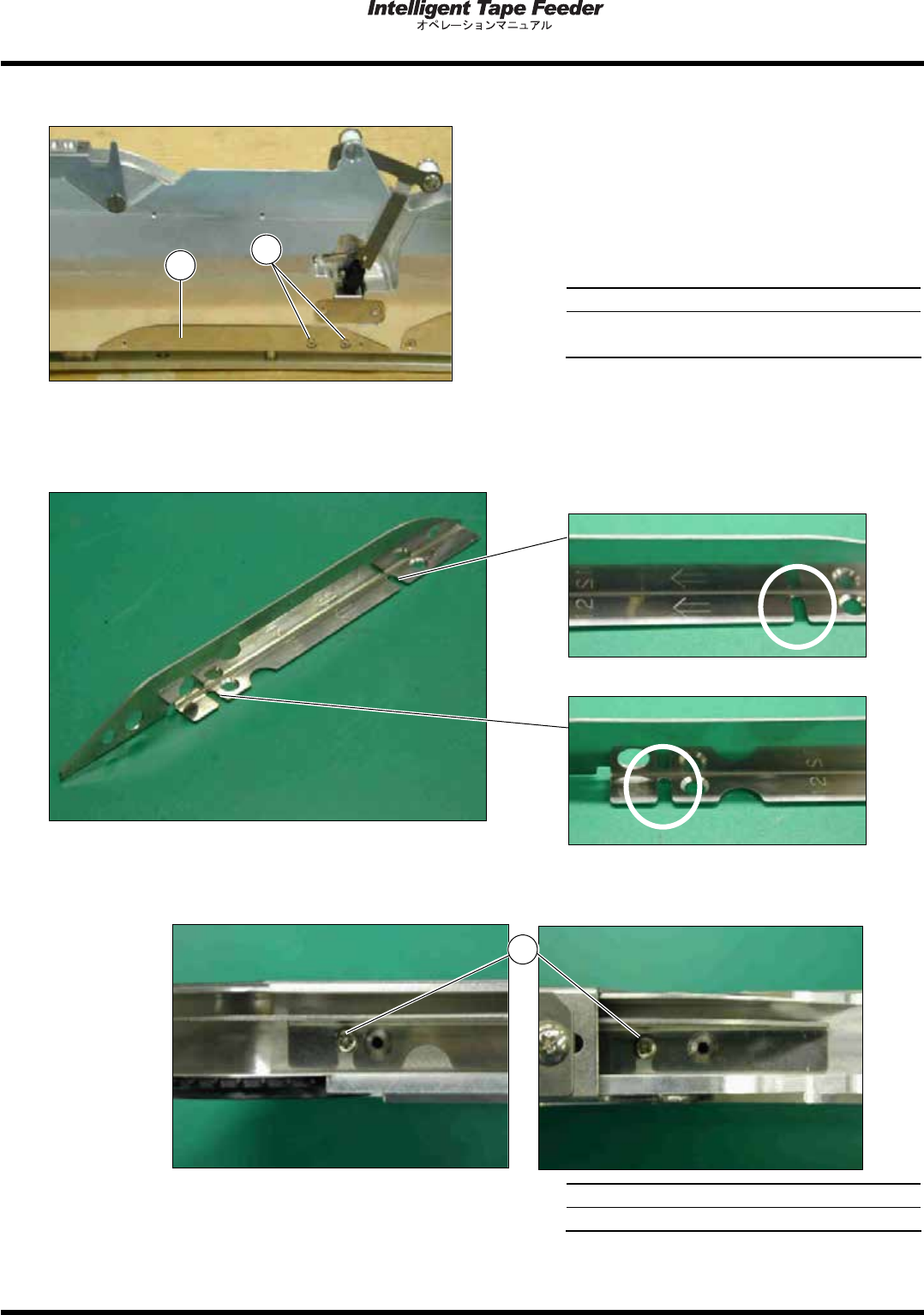

1.
テープフィーダーには、テープガイド
が取り付けられています。
名称
テープガイド
なべ小ネジ
2.
テープ幅に合わせた位置でテープガイドの長穴部になべ小ネジを使用
してテープガイドを固定してください。
矢印刻印方向を、テープ送り方向に合わせフィーダーに取り付けてください。
後側取り付け長穴部
前側取り付け長穴部
テープガイドの取り付け状態
前側
後側
名称
なべ小ネジ取り付け部
INTF-054P
1
2
INTF-075P
INTF-076P
3
INTF-070P
INTF-072P
INTF-071P
