2.2 テープのセット Page 2-14 INTF-J-OME02-A01-06 2.2 テープのセット 2.2.1 取り付け前の確認 ( テープ押さえカバー・スプロケット ) テープ押さえカバー チップサイズ、テープ押さえカバー 種類の確認 チップサイズに合ったテープ押さえ カバーであることを確認してく ださい。 ( 表 ) テープ押さえカバーの種類と、 対応チップサイズ 吸着開口部形状 対応チップサイズ 8mm 薄型シング…
2.1
テープフィーダーの着脱方法
INTF-J-OME02-A01-06 Page 2-13
3.
部品をセットした薄型フィーダーを供給
部のスロット部にセットする。
4.
操作スイッチ部のスイッチ②を押す。
生産中に薄型フィーダーが装着されていた供給部のスロット部に
8mm
シングルフィーダー，
8mm
ダブルフィーダーを装着したときは、操作画面をホーム画面に戻し、再度生産を始めてく
ださい。ホーム画面に戻ることでフィーダータイプを正しく認識します。
INTF-012P
1
INTF-012P
2
2.2
テープのセット
Page 2-14 INTF-J-OME02-A01-06
2.2
テープのセット
2.2.1
取り付け前の確認
(
テープ押さえカバー・スプロケット
)
テープ押さえカバー
チップサイズ、テープ押さえカバー種類の確認
チップサイズに合ったテープ押さえカバーであることを確認してください。
(
表
)
テープ押さえカバーの種類と、対応チップサイズ
吸着開口部形状
対応チップサイズ
8mm 薄型シングルフ
ィーダー
8ｍｍ
・0402、1、2mm 送り
0402
用
1
・0402、2mm 送り
・0603、2mm 送り
・1005、2mm 送り
ポケット前後長さ
2
=
~
0.78mm
標準品
3
・0603、1、2mm 送り
・1005、1、2mm 送り
・1608、2、4mm 送り
~
3225、4mm 送り
ポケット前後長さ
2
=
~
3mm
大型部品用
3,4
・大型の部品
ポケット前後長さ
2
=
3.0
~
3.7mm
1
エンボスのキャリアテープで、テープが柔らかい場合や波打っているワークの、部品の姿勢の安
定化も図れます。
詳細事項については、( 7.1.12 吸着状態が安定しない場合(8 mm)を参照してください。)
テープ押さえカバーのみのオプション設定もあります。(品番: N210157019AA)
0402 用フィーダーは、テープ押さえカバー以外にテープ搬送部品が標準品と異なります。
2
ポケット前後長さとは、部品テープポケットの送り方向寸法です。
(
図
1
参照
)
3
姿勢の乱れを最小限にする為に出来るだけカバーテープでチップを覆い、通常は開口部か
らカバーテープを引き出しますが、分離スリット部からトップテープを引き出すことも出
来ます。
(
図
2
参照
)
(
分離スリット部からカバーテープを引き出す方が良い場合
)
①
実装環境の対策不足で静電気が発生し、カバーテープにチップが付着して上がって来る
場合。もしくは、チップが反転するなどの不具合が生じた場合。
②
カバーテープの裏面がべたつくなど部品自身に問題があり、カバーテープにチップが付
着して上がって来る場合。もしくは、反転するなどの不具合が生じた場合。
4
テープ押さえカバーのみのオプション設定となります。
(
品番
: N610087777AB)
5
0402
チップの
1mm
送りについては、オプション設定の標準用テープ押さえカバー
(
品番
:
N210103441AB)
をご使用ください。
※1mm 送りは対応でき
ません 5
2.2
テープのセット
INTF-J-OME02-A01-06 Page 2-15
開口部から
分離スリット部から

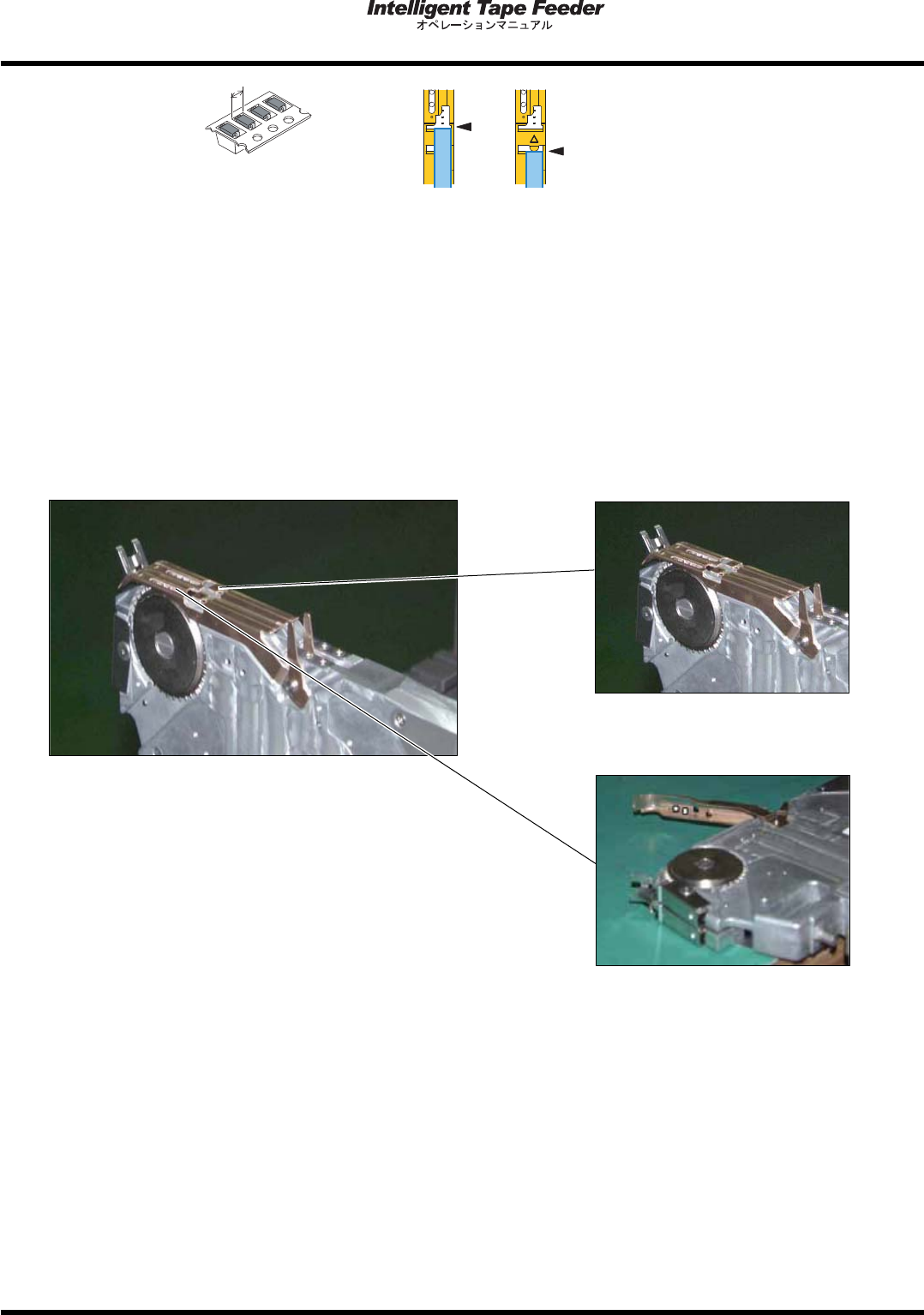

図 1 ポケット前後長さ
図 2 カバーテープ引き出し位置
ゴミやチップの付着確認、取り除き
テープ押さえカバーにゴミやチップ付着などがあると、テープ押さえカバーがきちんとテープを
押さえられなかったり、テープ送りに引っかかりを生じ、チップが正常に送れなくなり、吸着ミ
スの原因になります。また、カバーテープを傷つけ、テープ切れの原因にもなりますので、付着
したゴミやチップは取り除いてください。
< 8mm
薄型シングルフィーダー
, 8mm, 12 mm/16 mm, 24 mm/32 mm, 44 mm/56 mm, 72 mm
テ
ープフィーダー
>
テープ押さえカバー中央にケバ・粘着屑など
が付着していないか。
テープ押さえカバー裏面にチップやゴミなど
が付着していないか。
INTF-019P
INTF-019P
INTF-
0
17P
INTF-121E
INTF-122E
