7.1 トラブルに ついて INTF- J-OME07-A01- 05 Page 7- 7 3. ピンセット等でチップを取り除く。 下図の様な箇所 にチップ①が 噛み込む可能 性 があります。 4. 矢印①・矢印②の順にカバーをスライド し、 A 部と B 部の嵌め込みに入れる。 5. カバーを取り付け、ねじを締める。 締め付けトルク の目安は 40 cN•m です。 INTF-1 34P INTF-1 34P ① ② A B …
7.1
トラブルについて
Page 7-6
INTF-J-OME07-A01-05
引き込み部に噛み付いたチップの除去
【
8mm
薄型シングルフィーダーの場合】
お願い
噛み込んだチップを除去する際に取り除くカバーは下図のカバーのみにしてくださ
い。その他のカバーを開けた場合、更なる異物混入や配線を切断する恐れがありま
す。
INTF-068E
1.
ネジを緩めてカバーを外す。
2.
矢印①・矢印②の順にカバーをスライド
し、
A
部と
B
部の嵌め込みから外す。
次ページへ
INTF-082P
INTF-083P
①
②
A
取り外すカバー
7.1
トラブルについて
INTF-J-OME07-A01-05 Page 7-7
3.
ピンセット等でチップを取り除く。
下図の様な箇所にチップ①が噛み込む可能性
があります。
4.
矢印①・矢印②の順にカバーをスライド
し、
A
部と
B
部の嵌め込みに入れる。
5.
カバーを取り付け、ねじを締める。
締め付けトルクの目安は
40 cN•m
です。
INTF-134P
INTF-134P
①
②
A
B
INTF-134P
7.1
トラブルについて
Page 7-8
INTF-J-OME07-A01-05
【
8 mm

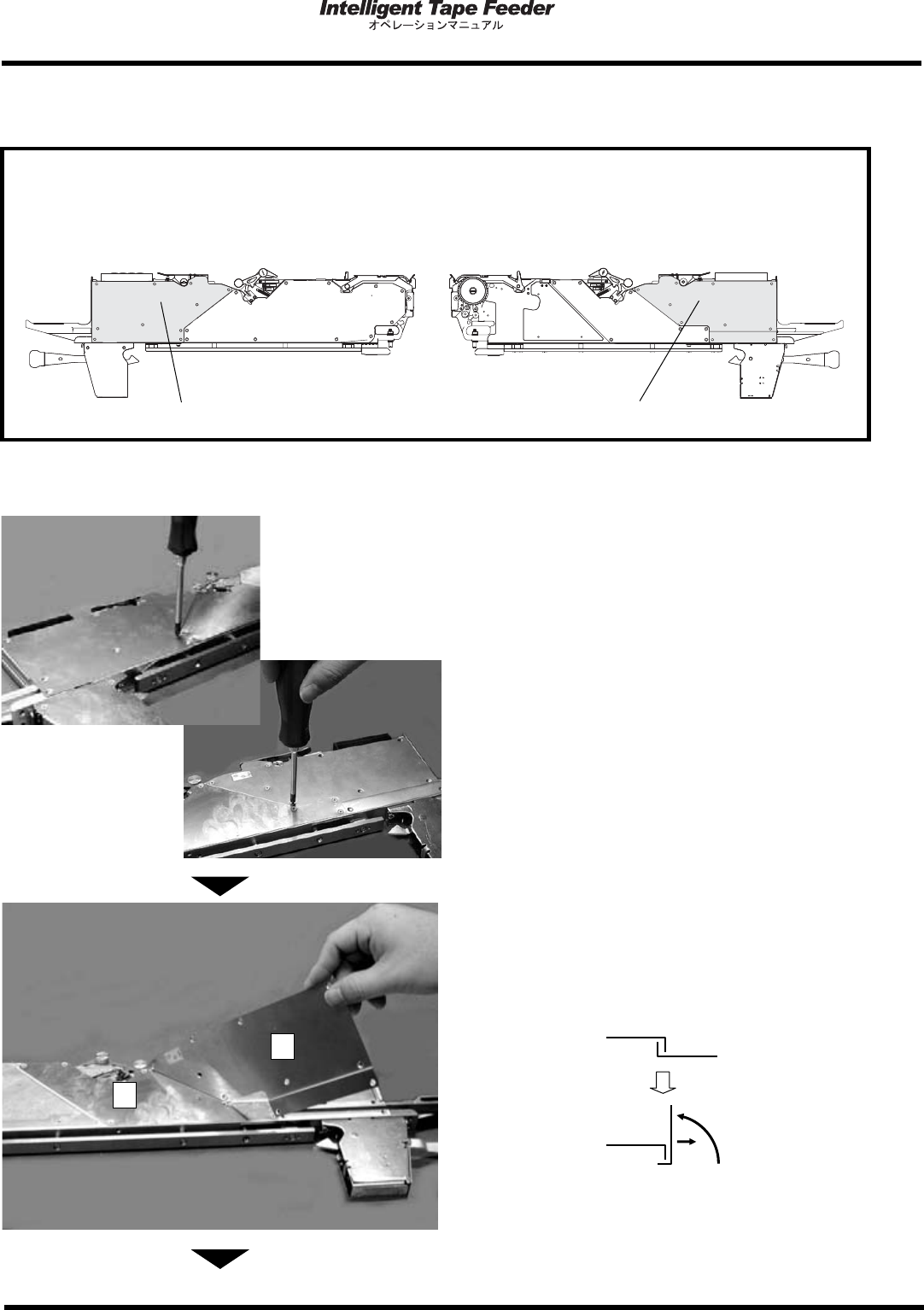

テープフィーダーの場合】
お願い
噛み込んだチップを除去する際に取り外すカバーは下図のカバーのみにしてくださ
い。その他のカバーを開けた場合、更なる異物混入や配線を切断する恐れがありま
す。
INTF-066E
INTF-067E
取り外すカバー (R 側) 取り外すカバー (L 側)
1.
ネジを緩めてカバーを外す。
R
側
L
側
2.
A, B
のカバーが重なっている部分を支点
に引き起こすようにしてカバーを外す。
ここでの作業は、
L
側のみの作業です。
次ページへ
INTF-085P
A
B
A
B
A
B
INTF-084P
INTF-086P
