2.2 テープのセット INTF-J-OME02-A01-06 Page 2-43 3. キャリアテープ をテープ挿入口 よりテ ープ押さえカバーまで通す。 補助テープは必ず剥がしてください 。接着剤 がギア、ローラに付着しトラブルの 原因にな ります。 空ポケットを 50 mm 以上設けてください。 カバーテープをキャリアテープの下 側方向に 先端から約 300mm 程度折り曲げておいてく ださい。 ( 継目検出セ…
2.2
テープのセット
Page 2-42 INTF-J-OME02-A01-06
88 mm
テープフィーダー
1.
クリック
を矢印方向に倒し、ロックを外
す。
2.
テープ押さえカバー
を矢印方向に開く。
次ページへ
お知らせ
88 mm
テープフィーダーの取り付け方は、
12 ~ 72 mm
テープフィーダーと下記の
2
つの点が異なります。
① キャリアテープをセットした後で、電源コードを接続する。
88 mm
テープフィーダーにはテープを搬送するスプロケットが
2
つあります。
左右の回転角を合わせる為、電源コードの接続はキャリアテープをセットした後で行います。
② テープ押さえカバーのクリックが
2
つある。
88 mm
テープフィーダーにはテープ押さえカバーのクリックが
2
つあります。
テープ押さえカバーの開閉は両手で行ってください。
お知らせ
104 mm
テープフィーダーのテープの取り付け方は、
88 mm
テープフィーダーと同
じ手順で行ってください。
INTF-109P
1
INTF-107P
2
2.2
テープのセット
INTF-J-OME02-A01-06 Page 2-43
3.
キャリアテープ
をテープ挿入口
よりテ
ープ押さえカバーまで通す。
補助テープは必ず剥がしてください。接着剤
がギア、ローラに付着しトラブルの原因にな
ります。
空ポケットを
50 mm
以上設けてください。
カバーテープをキャリアテープの下側方向に
先端から約
300mm
程度折り曲げておいてく
ださい。
(
継目検出センサー付きフィーダーを使用する場合
)
継目検出センサー付きフィーダーでは、センサー部にもテープを通す必要があります。
キャリアテープ
を継目検出センサー
とテ
ープガイド
の間に渡すように通す。
次ページへ
INTF-110P
1
2
INTF-071J
INTF-111P
1
2
3
INTF-072E
1
2
3
2.2
テープのセット
Page 2-44 INTF-J-OME02-A01-06

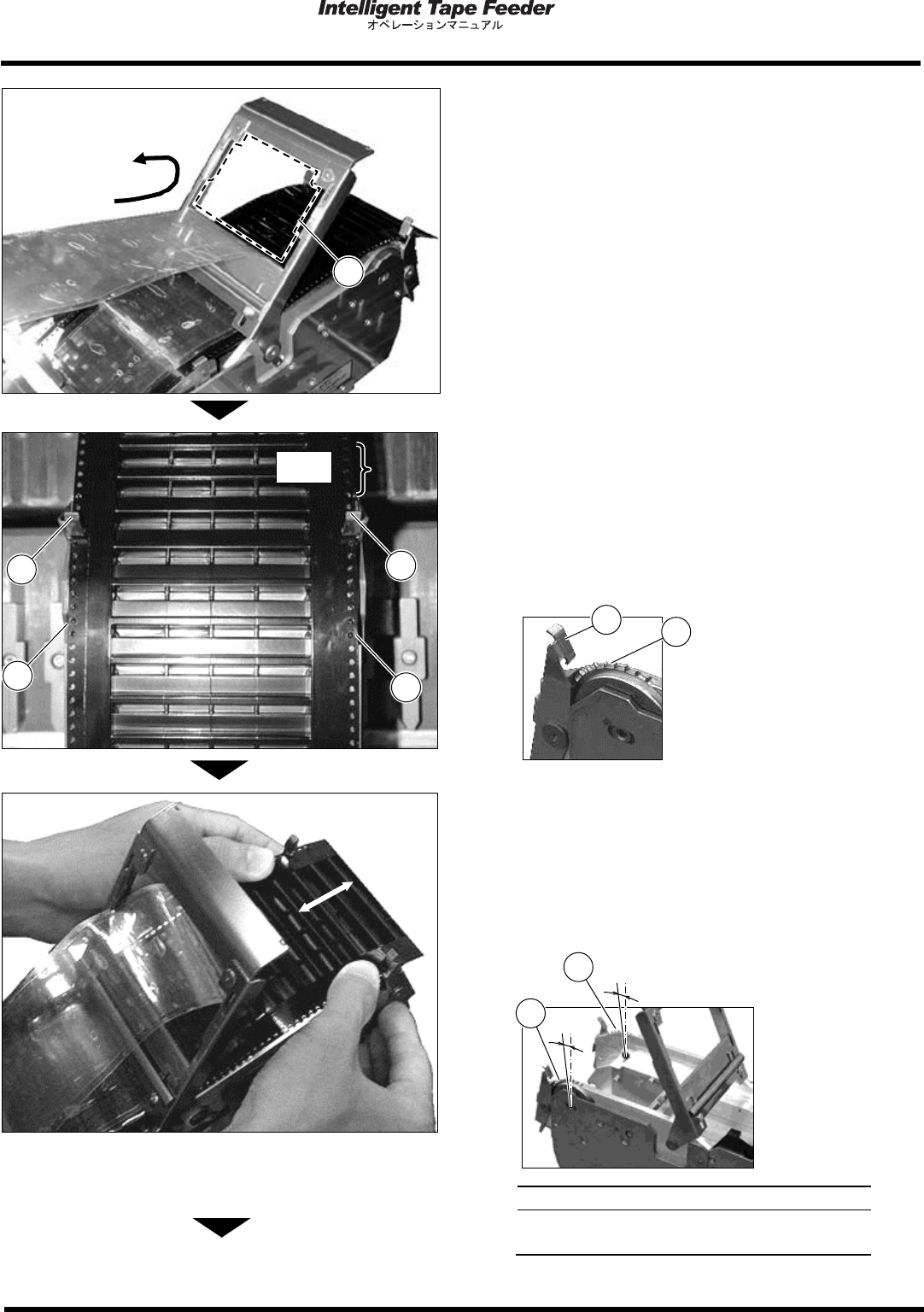

4.
カバーテープとキャリアテープをテープ
押さえカバーの下まで通し、カバーテープ
をテープ押さえカバーの吸着部
に通す。
5.
キャリアテープの送り穴をスプロケット
のピン
に噛み合わせる。
スプロケットのピンはキャリアテープより上
に出してください。
キャリアテープはクリック
先端より出して
ください。
6.
キャリアテープを前後に動かして左右の
回転角を合わせる。
電源
OFF
の状態でテープをセットし、スプロ
ケット
L
、
R
の回転角を合わせてください。
電源
OFF
の状態では、スプロケットは
L
、
R
とも自由に回せます。
名称
スプロケット
(L)
スプロケット
(R)
次ページへ
INTF-114P
INTF-105P
2
1
INTF-112P
1
INTF-113P
1
2
出す
2
1
INTF-108P
1
2
