INTF-J-OME06-A01-04 Page 6-1 6. 清掃 この章では、 テープ搬送通路、 及び供給部のスロット部などの清掃について説明します。
5.2
テープガイド
(
継目検出センサー部
)
について
Page 5-12 INTF-J-OME05-A01-02
3.
ゲージを挟み込むようにセンサーとガイ
ドをしっかり持ち、精密ドライバーで調
整ネジ
2
か所を締める。
4.
ゲージを抜き取る。
5.
ワークテープの切れ端を通し、引っ掛か
りやガタ、落ち込みがなくテープが通る
ことを確認する。
INTF-038E
INTF-039E
INTF-030E
INTF-J-OME06-A01-04 Page 6-1
6.
清掃
この章では、テープ搬送通路、及び供給部のスロット部などの清掃について説明します。
6.1 8mm
薄型シングルフィーダーのテープ搬送通路の清掃
Page 6-2 INTF-J-OME06-A01-04
6.
6.1 8mm
薄型シングルフィーダーのテープ搬送通路の清掃
清掃時にテープフィーダーの分解が必要になりますので、分解／組立手順を合わせて記載します。

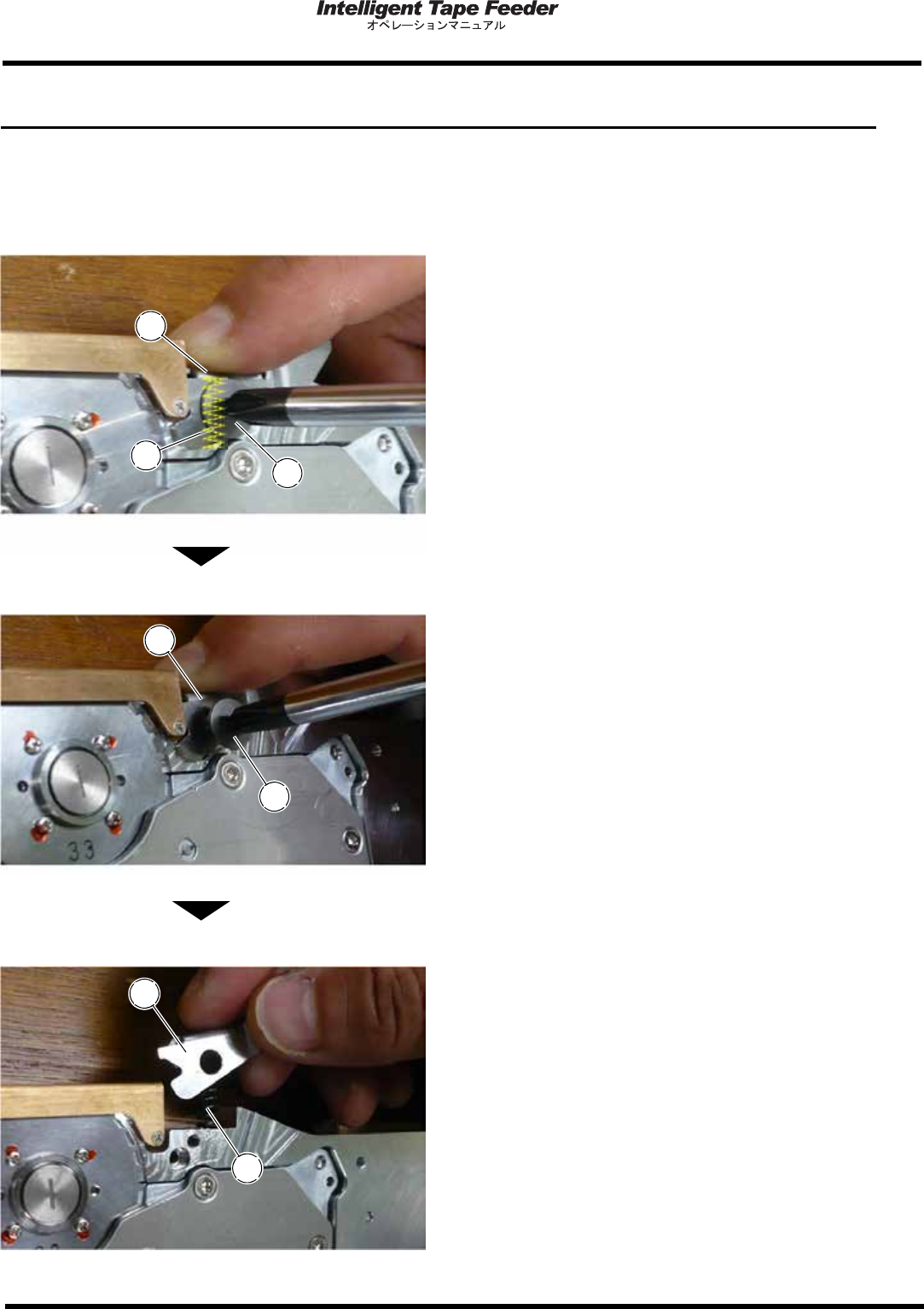

6.1.1
レバー取り外し手順
1.
レバー①の上部を指で押さえながら固定
ネジ②を緩める。
レバー①内部には、バネ③がセットされていま
すので、バネ紛失しないよう十分にご注意下さ
い。
2.
レバー①の上部を指で押さえながら、固
定ネジ②を抜き取る。
レバー①内部には、バネ③がセットされていま
すので、バネを紛失しないよう十分にご注意下
さい。
3.
レバー①の上部を指で押さえを除々に緩
め、レバー①とバネ③を取り外す。
レバー①内部には、バネ③がセットされていま
すので、バネを紛失しないよう十分にご注意下
さい。
1
2
3
INTF
-
081P
1
2
INTF
-
081P
1
3
