2.2 テープのセット Page 2-36 INTF-J-OME02-A01-06 10. 引き込みギアのかみ合いにトップテープ 端を当てる。 11. 手順 10. のまま、カバーテープ引き込み用 スイッチ を押す。 12. 左図のようにトップテープがギアにかみ 付いているかを確認する。 テープの丸まりなどで挿入が困難な 場合は、 下記のいずれかを行ってください。 テープをしごいて引き伸ばす。 テープの丸まっていない部分…
2.2
テープのセット
INTF-J-OME02-A01-06 Page 2-35
8.
レーン切り替えスイッチ
を押し、使用す
る側のレーンを選択する。
8 mm
テープフィーダーのみ対象
使用する側のレーン
LED
を点灯状態にセット
してください。
(
1.2.1
スイッチ・
LED
機能
)
名称
レーン切り替えスイッチ
L
側レーン表示
LED
R
側レーン表示
LED
8 mm
シングルテープフィーダーでは、レーン
切り替えスイッチは無効です。
9.
カバーテープをテンションローラー
1
の
上と、テンションローラー
2
の下に通す。
次ページへ
INTF-025P
1
2
INTF-027P
2
3
1
2.2
テープのセット
Page 2-36 INTF-J-OME02-A01-06
10.
引き込みギアのかみ合いにトップテープ
端を当てる。
11.
手順
10.
のまま、カバーテープ引き込み用
スイッチ
を押す。
12.
左図のようにトップテープがギアにかみ
付いているかを確認する。
テープの丸まりなどで挿入が困難な場合は、
下記のいずれかを行ってください。
テープをしごいて引き伸ばす。
テープの丸まっていない部分を
180
折り
曲げて、折り曲げ部から挿入する。
次ページへ
INTF-028P
1
INTF-081E
INTF-082E
INTF-080E
2.2
テープのセット
INTF-J-OME02-A01-06 Page 2-37

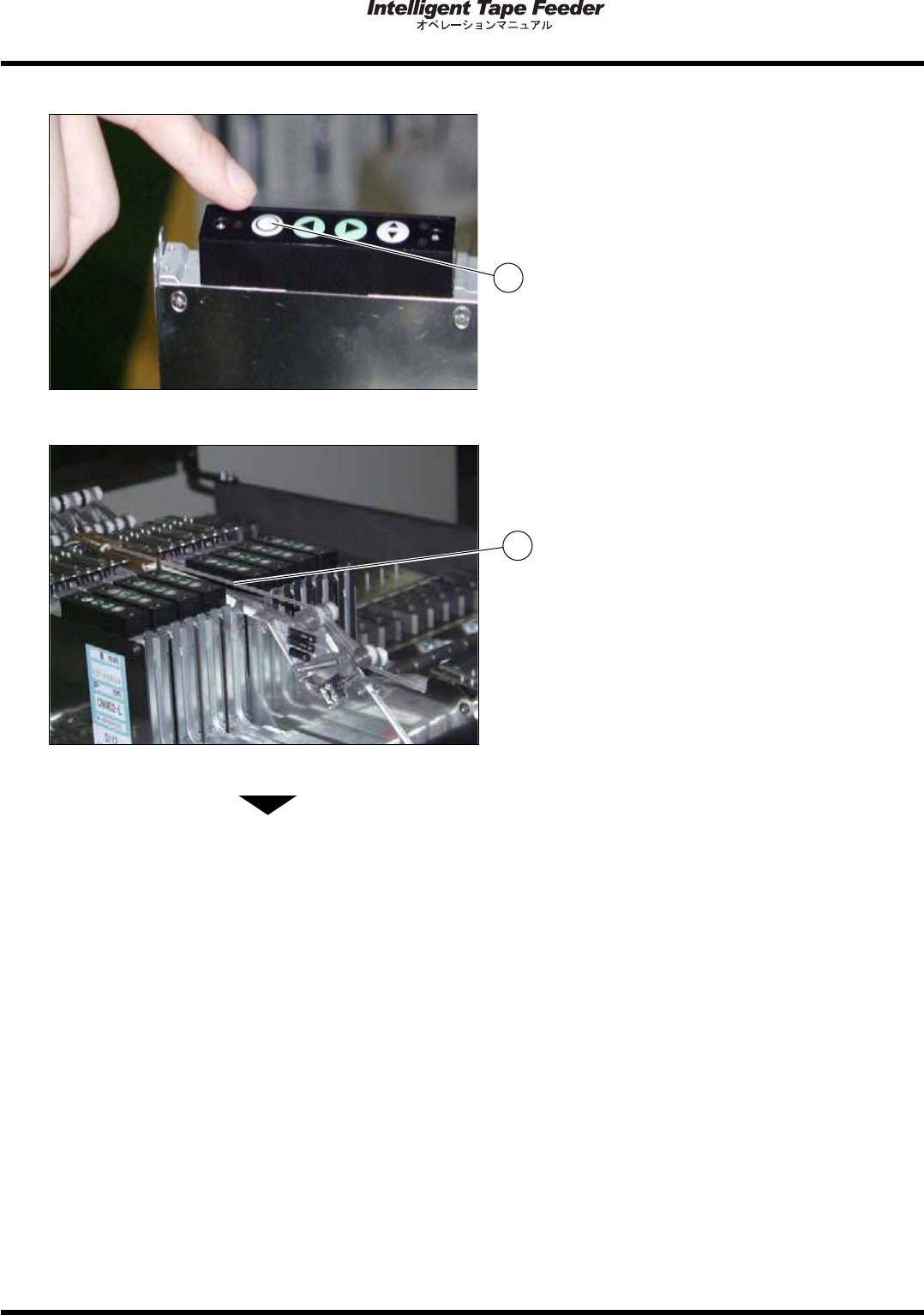

13.
カバーテープ引き込み用スイッチ
を押
し、カバーテープ
が張るまで巻き取る。
カバーテープが張ると、引き込みモーターは
自動的に停止します。
次ページへ
INTF-028P
1
INTF-067P
2
