2.2 テープのセット INTF-J-OME02-A01-06 Page 2-25 2.2.4 8 mm 薄型シングルフィーダーのテープの取り付け方 ( 外段取り ) 1. フィーダーセットジグに専用アタッチメ ントをセットし、 パワーサプライユニット もしくはサポートステーションの電源コ ネクター①を接続する。 2. フィーダーを専用アタッチメントにセッ トする。 3. クリック④を押し下げ、 カバーテープとキ ャリアテープをテープ押…

100%1 / 178
2.2
テープのセット
Page 2-24 INTF-J-OME02-A01-06
5.
テープ押さえカバーから出ているキャリ
アテープをはさみで切る。
6.
フィーダーに接続した電源供給コネクタ
ー①と中継コネクター⑫を外し、それぞれ
の収納場所に戻す。
INTF-012P
1
12
2.2
テープのセット
INTF-J-OME02-A01-06 Page 2-25
2.2.4 8 mm
薄型シングルフィーダーのテープの取り付け方
(
外段取り
)
1.
フィーダーセットジグに専用アタッチメ
ントをセットし、パワーサプライユニット
もしくはサポートステーションの電源コ
ネクター①を接続する。
2.
フィーダーを専用アタッチメントにセッ
トする。
3.
クリック④を押し下げ、カバーテープとキ
ャリアテープをテープ押さえカバー③の
中を通しながら、カバーテープとキャリア
テープの先端を専用アタッチメントのガ
イドカバー⑤内に通す。
補助テープは必ずはがしてください。接着剤
がギア、ローラに付着しトラブルの原因にな
ります。
空ポケット部分を
70 mm
以上設けてくださ
い。
カバーテープをキャリアテープの下側方向に
先端から約
300 mm
程度折り曲げておいてく
ださい。
INTF-012P
5
3
4
1
2.2
テープのセット
Page 2-26 INTF-J-OME02-A01-06

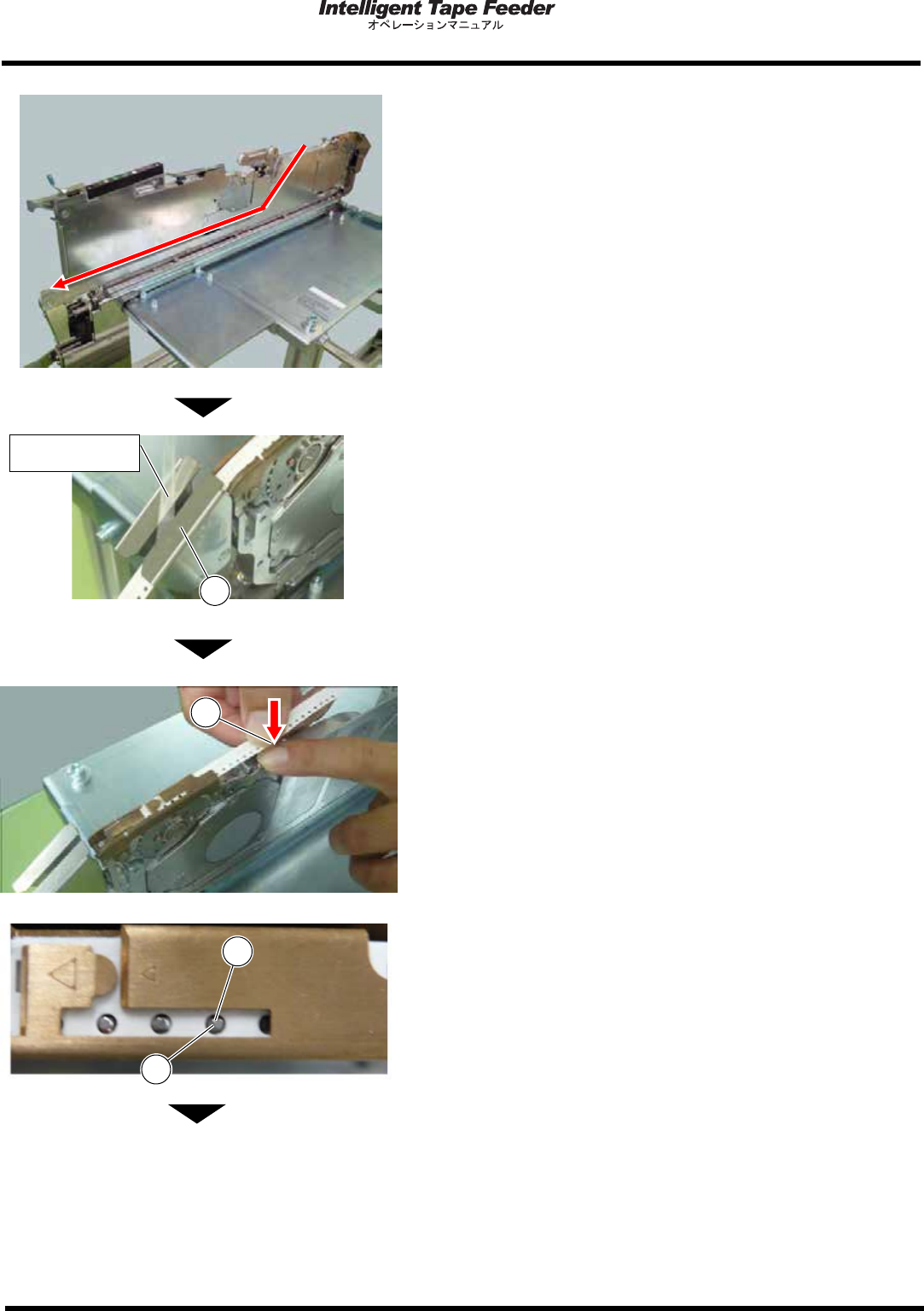

4.
キャリアテープをテープフィーダー側面
からフィーダー右側面のテープ搬送路を
通し、テープ押さえカバー付近まで通す。
5.
ガイドカバー⑤に通したカバーテープを
引っ張り出す。
6.
再びクリック④を押し下げ、キャリアテー
プの送り穴部
(
Ｄ
)
とスプロケット⑥のピン
が勘合するようにキャリアテープを案内
する。
勘合状態の確認は、テープ押さえカバー③の
開口部より確認できます。
INTF-012P
6
D
INTF-012P
5
カバーテープ
4
INTF-012P
