2.2 テープのセット INTF-J-OME02-A01-06 Page 2-19 7. スプロケット⑥とキャリアテープの送り 穴 ( Ｄ ) の勘合状態と、テープ押さえカバー ③の後方を指で軽く押さえ確実に閉まっ ているか確認する。 8. 専用アタッチメントのガイドカバー⑤か ら引き出したカバーテープを、 テンション ローラー ⑦ とテンションローラー ⑧ の上に乗せる。 写真 (X) に示すように、 テン ションローラー ⑧ の上に…
2.2
テープのセット
Page 2-18 INTF-J-OME02-A01-06
4.
クリック④を押し下げ、カバーテープとキ
ャリアテープをテープ押さえカバー③の
中を通しながら、カバーテープとキャリア
テープの先端を専用アタッチメントのガ
イドカバー⑤内に通す。
5.
ガイドカバー⑤に通したカバーテープを
引っ張り出す。
6.
再びクリック④を押し下げ、キャリアテー
プの送り穴部
(
Ｄ
)
とスプロケット⑥のピン
が勘合するようにキャリアテープを案内
する。
勘合状態の確認は、テープ押さえカバー③の
開口部より確認できます。
3
4
5
INTF-012P
6
D
INTF-012P
5
カバーテープ
4
2.2
テープのセット
INTF-J-OME02-A01-06 Page 2-19
7.
スプロケット⑥とキャリアテープの送り
穴
(
Ｄ
)
の勘合状態と、テープ押さえカバー
③の後方を指で軽く押さえ確実に閉まっ
ているか確認する。
8.
専用アタッチメントのガイドカバー⑤か
ら引き出したカバーテープを、テンション
ローラー
⑦
とテンションローラー
⑧
の上に乗せる。写真
(X)
に示すように、テン
ションローラー
⑧
の上に乗せたカバー
テープを指で挟みながら引き込みレバー
⑨
を軽く押し下げる。
9.
引き込みレバー⑨を押し下げながら、カバ
ーテープ先端部を引き込みギア⑩の間に
挿入し、引き込みレバー⑨を戻す。
カバーテープがテンションローラー⑦の上と
テンションローラー⑧の上にあるか、また、
カバーテープにねじれがないか確認します。
テープの丸まりなどで挿入が困難な場合は、
下記のいずれかを行ってください。
テープをしごいて引き伸ばす。
テープの丸まっていない部分を
180
折り
曲げて、折り曲げ部から挿入する。
テンションレバーを触ると、巻き取りモータ
ーが動くことがあるので注意する。
INTF
-
082E
INTF-012P
6
D
3
5
INTF-012P
9
拡大写真 X
INTF
012P
8
7
INTF-080E
10
2.2
テープのセット
Page 2-20 INTF-J-OME02-A01-06

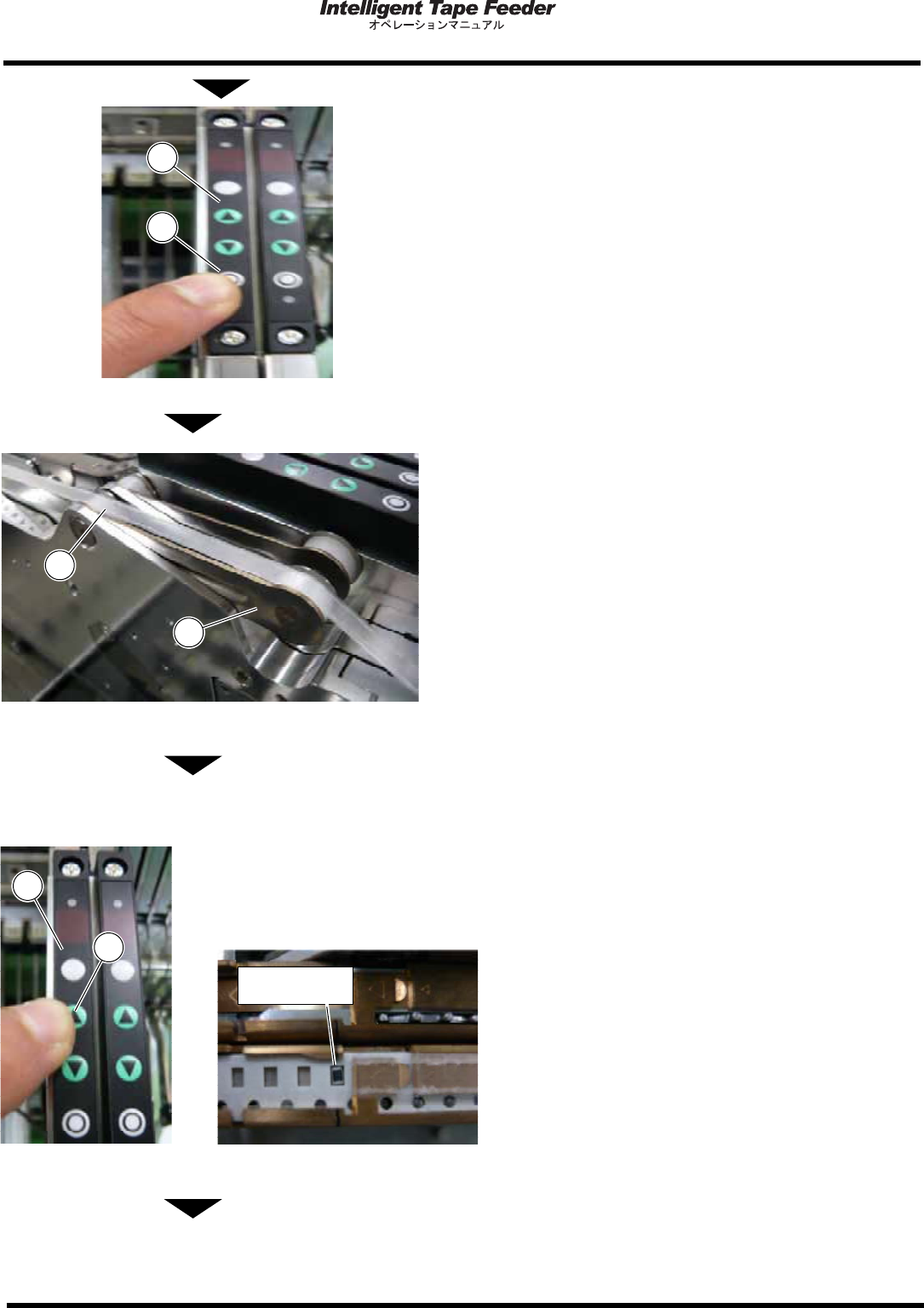

10.
引き回したカバーテープに正しいテンシ
ョンを加えるために、操作スイッチ部
⑪
にあるカバーテープ引き込みスイッチ
(
ｃ
)
を押して巻き取る。
カバーテープが張ると、引き込みモーターは
自動的に停止します。
11.
カバーテープがテンションローラー⑦と、
テンションローラー⑧の上にあるか確認
する。
12.
操作スイッチ部
⑪
のテープ搬送（正転）
用スイッチ
(
ａ
)
を押し、最初のチップ部品
が出てくるまでテープ搬送する。
INTF-012P
11
C
INTF-012P
7
8
11
a
INTF-012P
チップ部品
