3.3 ブロックの 取り付け・取 り外し手順 INTF- J-OME03-A01- 03 P age 3-13 6. ブロックの取り付け状態を確認する。 <OK の場合 > No. 状態 カバーの三角刻 印の中央とブ ロックの ライン刻印が一 致している。 ブロックの浮き がない。 <NG の場合 > No. 状態 カバーの三角刻 印の中央とブ ロックの ライン刻印がず れている。 …
3.3
ブロックの取り付け・取り外し手順
Page 3-12
INTF-J-OME03-A01-03
3.
ブロックの後側を押さえたまま、前側を
下がるところまで押し下げる。
4.
ブロックの位置決めピンとフレームの位
置決め穴を合わせる。
ブロックを軽く押しながら、前後に動かしま
す。
5.
ブロックの位置決めピンとフレームの位
置決め穴が合ったところで勘合する。
ブロックが止まったところで、押し下げて固
定します。
次ページへ
INTF-115E
INTF-116E
INTF-117E
INTF-258P
INTF-256P
2
1
INTF-257P
1
2
1
2
3.3
ブロックの取り付け・取り外し手順
INTF-J-OME03-A01-03 Page 3-13
6.
ブロックの取り付け状態を確認する。
<OK
の場合
>
No.
状態
カバーの三角刻印の中央とブロックの
ライン刻印が一致している。
ブロックの浮きがない。
<NG
の場合
>
No.
状態
カバーの三角刻印の中央とブロックの
ライン刻印がずれている。
ブロックの浮きがある。
INTF-261P
2
INTF-260P
2
INTF-259P
1
2
2
INTF-263P
2
INTF-262P
1
2
INTF-264P
2
3.3
ブロックの取り付け・取り外し手順
Page 3-14
INTF-J-OME03-A01-03
3.3.4
紙
/
エンボス共用ブロックの取り外し方
(8 mm
テープフィーダ
ーのとき
)

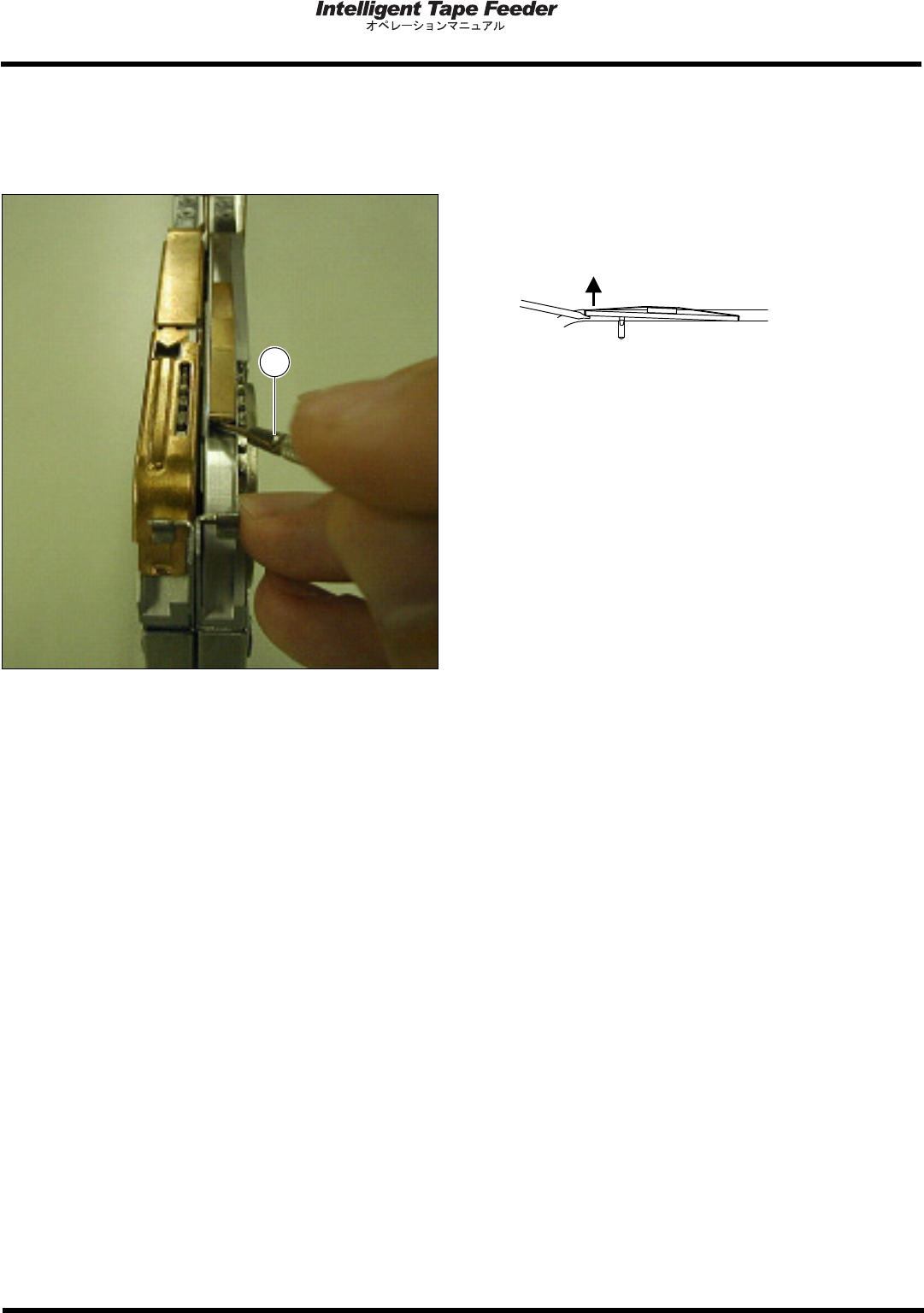

1.
精密マイナスドライバー
などで、ブロ
ックの前側を起こし、取り外す。
INTF-265P
1
INTF-118E
