6.1 8mm
薄型シングルフィーダーのテープ搬送通路の清掃
INTF-J-OME06-A01-04 Page 6-7
6.1.4
レバー取り付け手順
1.
テープ押さえカバー①を閉じる。
2.
バネ③をフレーム④にある穴へ挿入す
る。
3.
レバー①の内側面にある凸部に、バネ③
の内径部を合わせながらレバー①の取り
付け穴を合わせる。
1
A
3
1
A
4
3
次ページへ
6.1 8mm
薄型シングルフィーダーのテープ搬送通路の清掃
Page 6-8 INTF-J-OME06-A01-04
4.
固定ネジ②で、レバー①を固定する。
固定ネジ②の段付き部と、レバー①の取り付け
穴が勘合するように取り付けます。
バネ③が飛び出さないように注意して取り付
けます。
レバー①がテープ押さえカバーの内側に入る
ように取り付けます。
締め付けトルク：
100 cN·m
5.
レバー①の動作確認を行う。
写真のように、固定ネジの浮きがないか確認し
てください。
A
1
2
A
1
NG
固定ネジの浮き

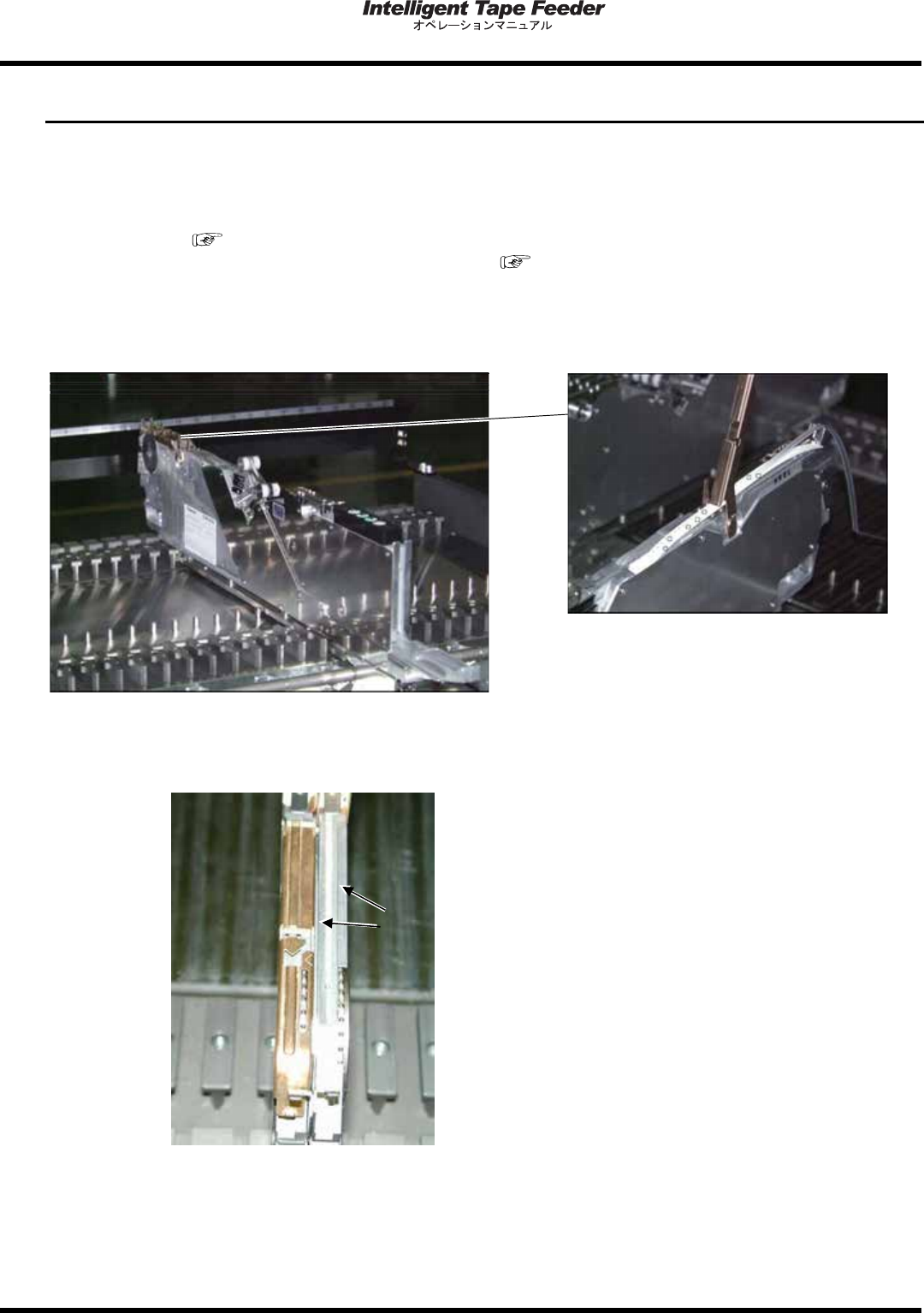

6.2
テープ搬送通路の清掃
INTF-J-OME06-A01-04 Page 6-9
6.2
テープ搬送通路の清掃
テープの搬送通路などにチップやゴミ、およびキャリアテープ、カバーテープ屑などの付着が
あると、テープが送れなくなり、ミス率の増加につながりますので、取り除き清掃を行ってく
ださい。
8 mm
薄型シングルフィーダーは、清掃時に一部分解する必要があります。手順については、
( 6.1 8 mm
薄型シングルフィーダーのテープ搬送通路の清掃
)
を参照ください。また、専用
アタッチメントの清掃手順については、
( 6.1.3 8 mm
薄型シングルフィーダー用アタッチ
メントの清掃
)
を参照ください。
写真は
8 mm
用テープフィーダーを使用しています。
テープの搬送通路にチップ・ゴミなど付着して
いないか。
特に、次の項目に関しては、
2
週間に
1
回の割合で実施してください。
・
テープの搬送通路上面の汚れの除去。
特に、スプライシングテープによる粘着性の汚れは完全に除去してください。
INTF-060P
INTF-079P
INTF-093P
