2.2 テープのセット Page 2-22 INTF-J-OME02-A01-06 16. 操作スイッチ部 ⑪ のカバーテープ引き 込み用スイッチ ( ｃ ) を押し、カバーテー プが張るまで巻き取る。 カバーテープが張ると、引き込みモ ーターは 自動的に停止します。 17. 専用アタッチメントのガイドカバー先端 から出ているキャリアテープをはさみで 切る。 18. 専用アタッチメントに接続した、 電源供給 コネクター①を外し、収納…
2.2
テープのセット
INTF-J-OME02-A01-06 Page 2-21
13.
引き込みレバー
⑨
を押し下げて、チップ
の送り長さ＋
5 mm
程度、カバーテープを
緩める。
カバーテープを緩めないと、カバーテープが
切れることがあります。
14.
空きポケットの中心
(E)
が、テープ押さえカ
バー③の吸着位置マーク
(
Ｆ
)
よりわずかに
後退するまでテープ搬送
(
逆転
)
用スイッチ
(
ｂ
)
を押す。
15.
空ポケットの中心
(E)
が、テープ押さえカバ
ー③の吸着位置マーク
(
Ｆ
)
とほぼ同一の位
置に来るまで操作スイッチ部⑪のテープ
搬送
(
正転
)
用スイッチ
(
ａ
)
を押す。
INTF
-
012P
3
E
F
INTF-012P
b
INTF-012P
3
F
INTF-012P
a
11
E
INTF-012P
9
2.2
テープのセット
Page 2-22 INTF-J-OME02-A01-06
16.
操作スイッチ部
⑪
のカバーテープ引き
込み用スイッチ
(
ｃ
)
を押し、カバーテー
プが張るまで巻き取る。
カバーテープが張ると、引き込みモーターは
自動的に停止します。
17.
専用アタッチメントのガイドカバー先端
から出ているキャリアテープをはさみで
切る。
18.
専用アタッチメントに接続した、電源供給
コネクター①を外し、収納場所に戻す。
1
INTF-012P
INTF-012P
c
INTF-012P
11
2.2
テープのセット
INTF-J-OME02-A01-06 Page 2-23

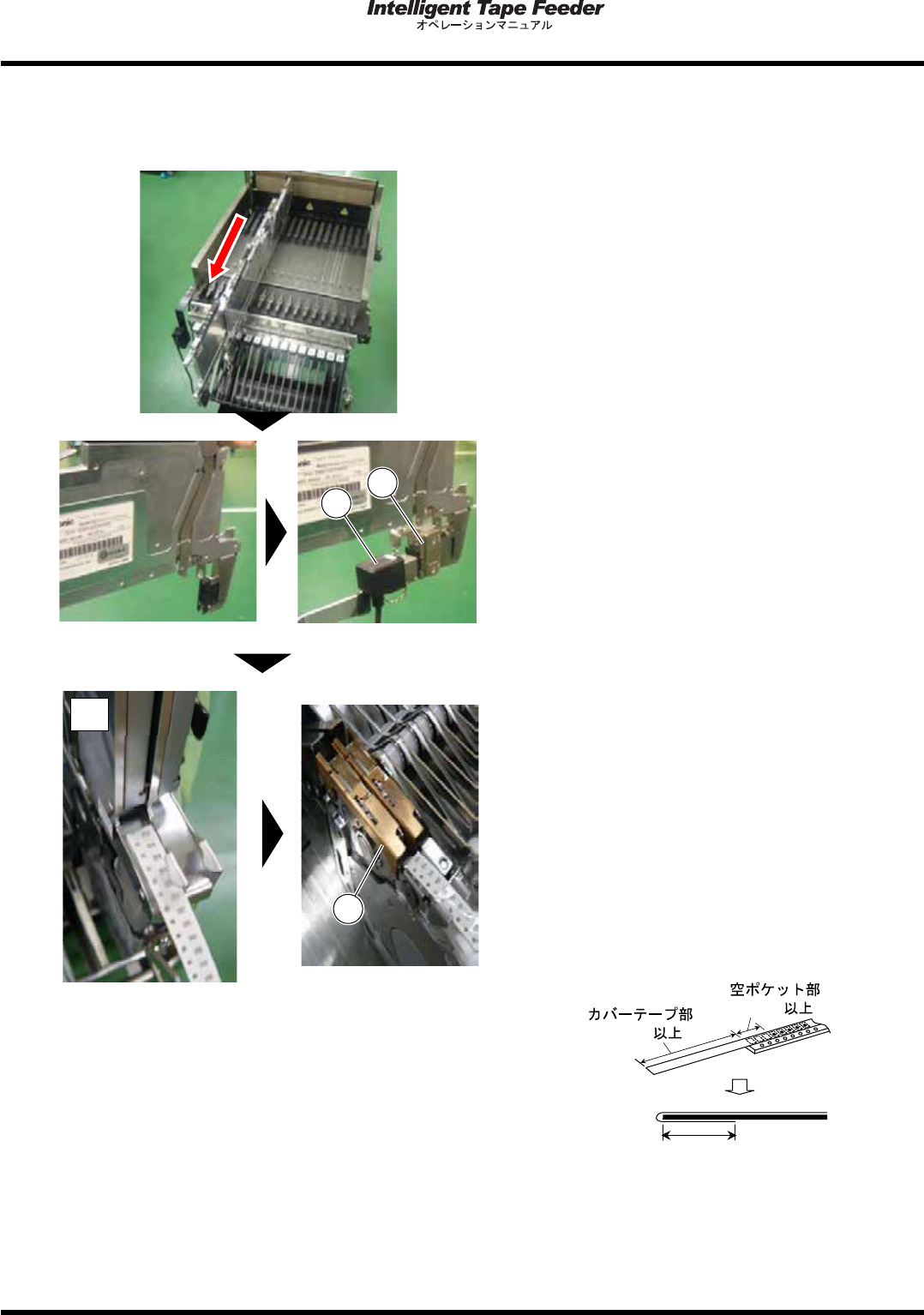

2.2.3 8 mm
薄型シングルフィーダーのテープの取り付け方
1.
8 mm
薄型シングルフィーダーを供給部の
スロット部から
3
分の
2
程度引き抜く。
2.
中継コネクター⑫を電源供給コネクター
①
に取り付けてフィーダーに接続する。
3.
キャリアテープをテープフィーダー後方
のテープ挿入口
(
Ａ
)
より挿入し、テープ
押さえカバー
③
付近まで通す。
補助テープは必ずはがしてください。接着剤
がギア、ローラに付着しトラブルの原因にな
ります。
空ポケット部分を
50 mm
以上設けてくださ
い。
カバーテープをキャリアテープの下側方向に
先端から約
300 mm
程度折り曲げておいてく
ださい。
4.
『
2.2.2 8mm
薄型シングルフィーダーのテ
ープの取り付け方
(
アタッチメント抜き仕
様
)
』の
手順
4
～
15
の手順でテープをセッ
トする。
300 mm
300 mm
50 mm
INTF-003J
INTF-012P
INTF-012P
INTF
-
012P
INTF-012P
3
A
INTF-012P
1
12
