7.1 トラブルに ついて INTF- J-OME07-A01- 05 Page 7- 9 3. ピンセット等でチップを取り除く。 下図の様な個所 にチップ が噛み込む可能 性 があります。 ここでは、 R 側で説明してい ます。 4. カバーを取り付け、ネジを締める。 R 側 締め付けトルク の目安は 40 N •c m です。 L 側 立てた状態でカ バーを重ね、 引き倒してネ ジ を締める。 締め付けトルク…

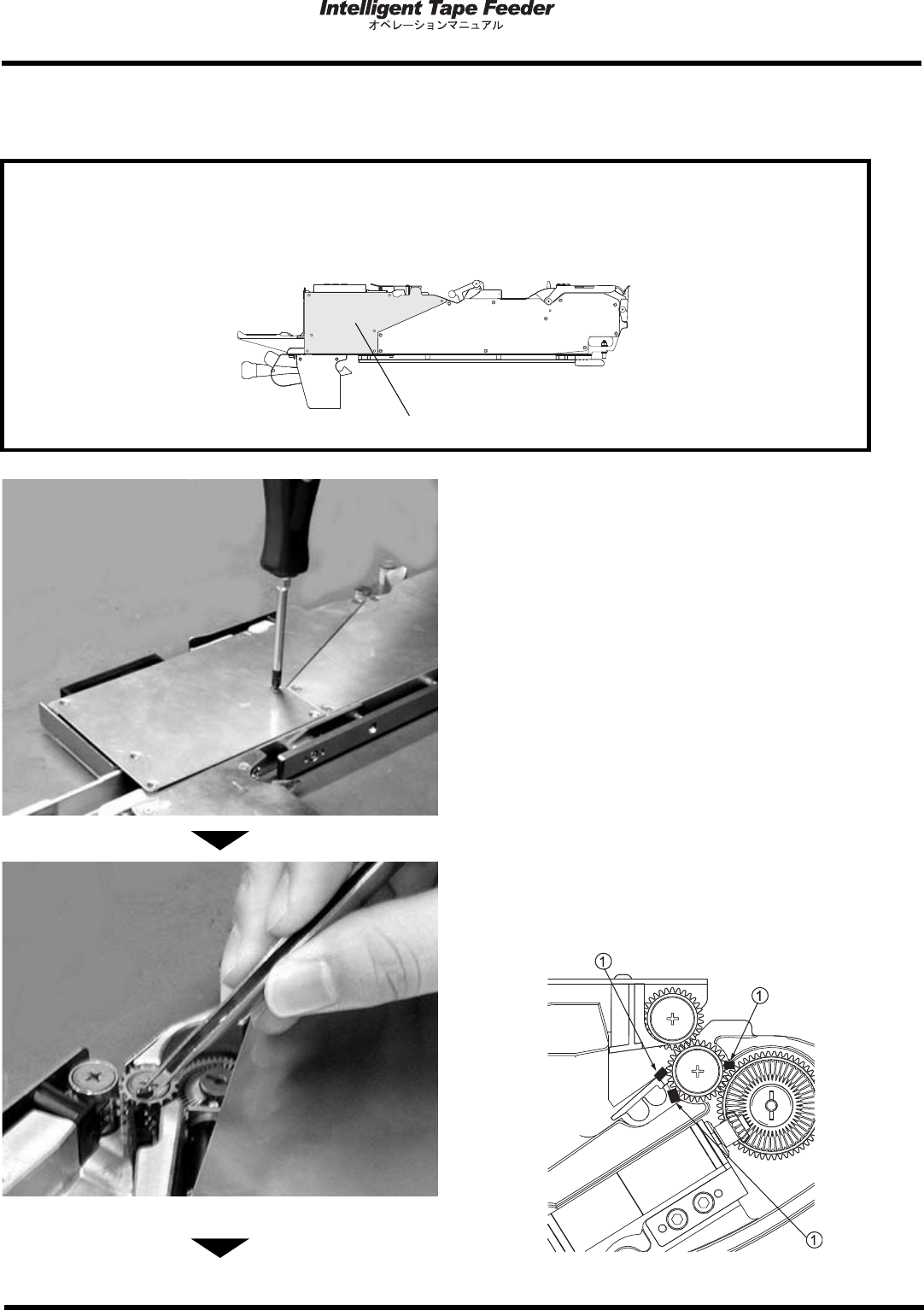

7.1
トラブルについて
Page 7-8
INTF-J-OME07-A01-05
【
8 mm
テープフィーダーの場合】
お願い
噛み込んだチップを除去する際に取り外すカバーは下図のカバーのみにしてくださ
い。その他のカバーを開けた場合、更なる異物混入や配線を切断する恐れがありま
す。
INTF-066E
INTF-067E
取り外すカバー (R 側) 取り外すカバー (L 側)
1.
ネジを緩めてカバーを外す。
R
側
L
側
2.
A, B
のカバーが重なっている部分を支点
に引き起こすようにしてカバーを外す。
ここでの作業は、
L
側のみの作業です。
次ページへ
INTF-085P
A
B
A
B
A
B
INTF-084P
INTF-086P
7.1
トラブルについて
INTF-J-OME07-A01-05 Page 7-9
3.
ピンセット等でチップを取り除く。
下図の様な個所にチップ
が噛み込む可能性
があります。
ここでは、
R
側で説明しています。
4.
カバーを取り付け、ネジを締める。
R
側
締め付けトルクの目安は
40 N•cm
です。
L
側
立てた状態でカバーを重ね、引き倒してネジ
を締める。
締め付けトルクの目安は
40 cN•m
です。
INTF-087P
INTF-065E
A
B
A
B
INTF-084P
A
B
INTF-086P
7.1
トラブルについて
Page 7-10
INTF-J-OME07-A01-05
【
12 mm/16 mm, 24 mm/32 mm, 44 mm/56 mm, 72 mm
テープフィーダーの場
合】
お願い
噛み込んだチップを除去する際に取り除くカバーは下図のカバーのみにしてくださ
い。その他のカバーを開けた場合、更なる異物混入や配線を切断する恐れがありま
す。
INTF-068E
取り外すカバー
1.
ネジを緩めてカバーを外す。
2.
ピンセット等でチップを取り除く。
下図の様な個所にチップ
が噛み込む可能性
があります。
次ページへ
INTF-082P
INTF-083P
INTF-069E
