6.1 8mm
薄型シングルフィーダーのテープ搬送通路の清掃
INTF-J-OME06-A01-04 Page 6-5
テンションアーム
のテンションセンサー
にゴミ・ほこりがたまっていないか。
テープ挿入口にチップ・ゴミなど付着してい
ないか。
継目検出センサー
にゴミ、ほこりがたまって
いないか。
（
6.2.1
継目検出センサーの清掃手順）
【継目検出センサーがある場
合】
INTF
-
060P
INTF-041P
1
2
INTF
-
081P
3
INTF-078P
6.1 8mm
薄型シングルフィーダーのテープ搬送通路の清掃
Page 6-6 INTF-J-OME06-A01-04
6.1.3 8 mm
薄型シングルフィーダー用アタッチメントの清掃
・
テープフィーダー案内レール①の内部にあるチップ・テープ屑・ゴミ・ほこり等の異物
は、完全に除去してください。
・
テープフィーダー位置決め穴②の内部にあるチップ・テープ屑・ゴミ・ほこり等の異物
は、完全に除去してください。
INTF
094P
INTF-094P
INTF-094P
1
2
6.1 8mm
薄型シングルフィーダーのテープ搬送通路の清掃
INTF-J-OME06-A01-04 Page 6-7

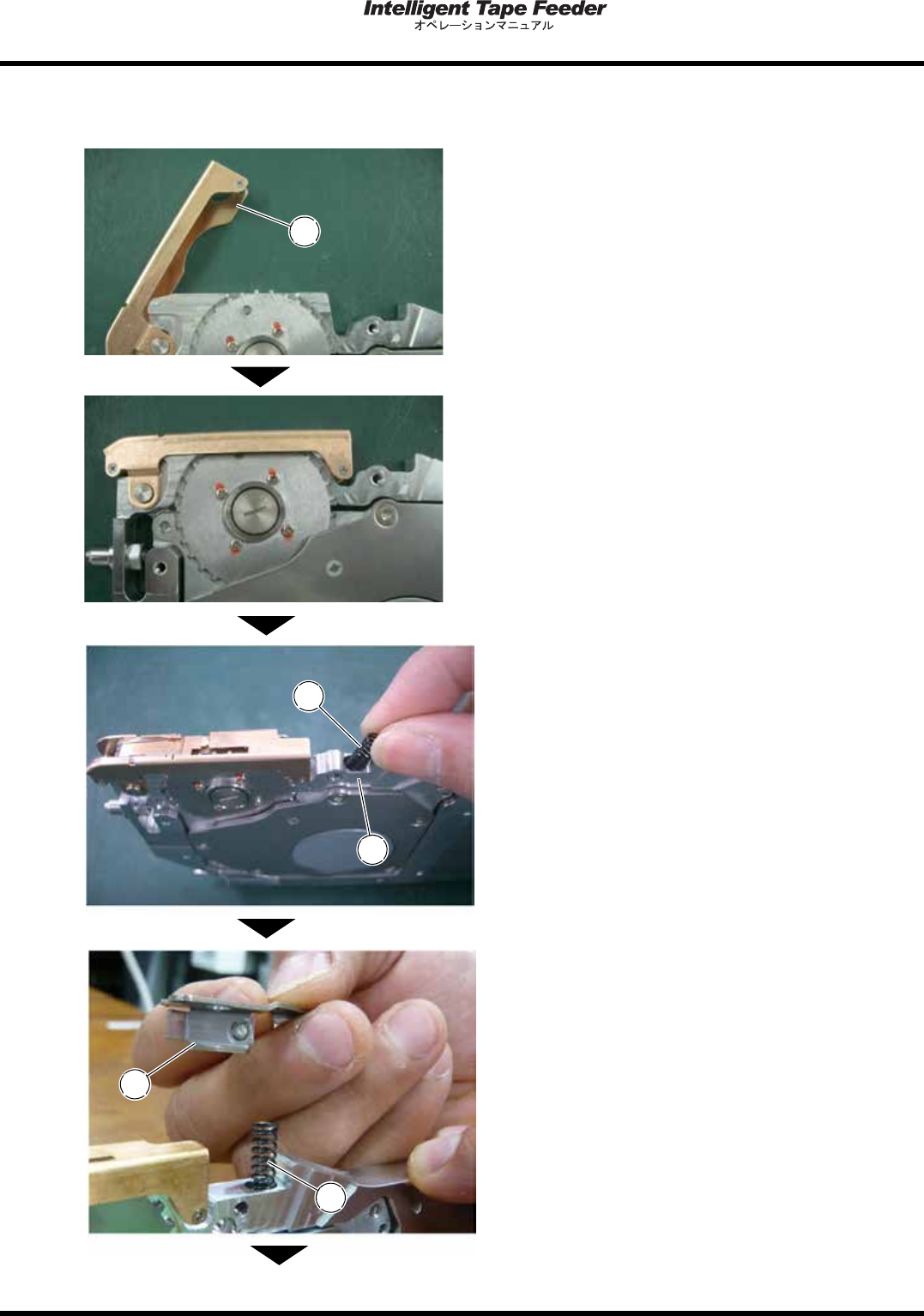

6.1.4
レバー取り付け手順
1.
テープ押さえカバー①を閉じる。
2.
バネ③をフレーム④にある穴へ挿入す
る。
3.
レバー①の内側面にある凸部に、バネ③
の内径部を合わせながらレバー①の取り
付け穴を合わせる。
1
A
3
1
A
4
3
次ページへ
