6.2 テープ搬送通路の清掃 INTF-J-OME06-A01-04 Page 6-9 6.2 テープ搬送通路の清掃  テープの搬送通路などにチップやゴ ミ、およびキャリアテープ、カ バーテープ屑などの付着が あると、テープが送れなくなり、ミ ス率の増加につながりますので 、取り除き清掃を行ってく ださい。  8 mm 薄型シングルフィーダーは、清掃 時に一部分解する必要があります。 手順については、 ( 6.1 8 mm 薄型シン…

100%1 / 178
6.1 8mm
薄型シングルフィーダーのテープ搬送通路の清掃
Page 6-8 INTF-J-OME06-A01-04
4.
固定ネジ②で、レバー①を固定する。
固定ネジ②の段付き部と、レバー①の取り付け
穴が勘合するように取り付けます。
バネ③が飛び出さないように注意して取り付
けます。
レバー①がテープ押さえカバーの内側に入る
ように取り付けます。
締め付けトルク：
100 cN·m
5.
レバー①の動作確認を行う。
写真のように、固定ネジの浮きがないか確認し
てください。
A
1
2
A
1
NG
固定ネジの浮き

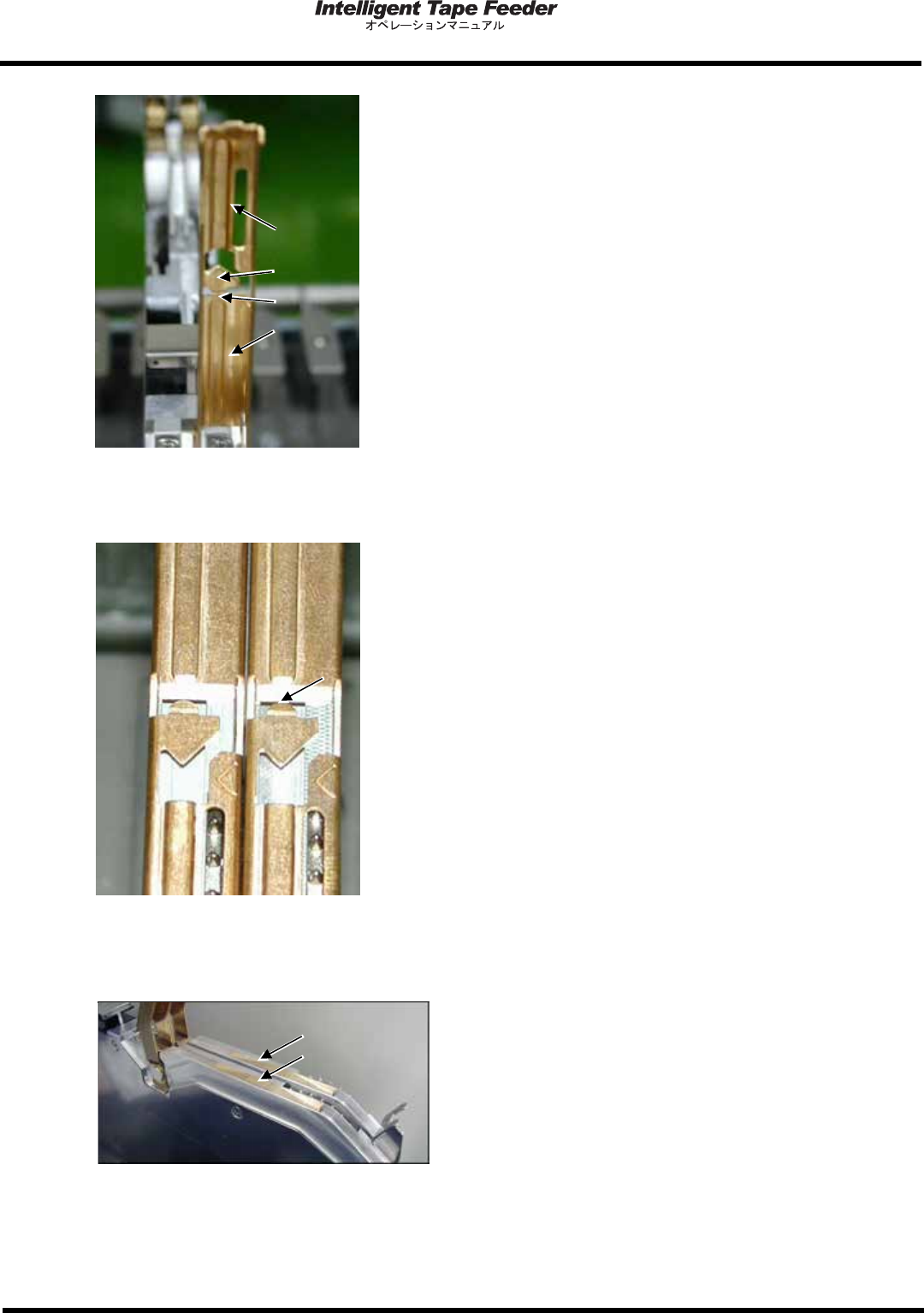

6.2
テープ搬送通路の清掃
INTF-J-OME06-A01-04 Page 6-9
6.2
テープ搬送通路の清掃
テープの搬送通路などにチップやゴミ、およびキャリアテープ、カバーテープ屑などの付着が
あると、テープが送れなくなり、ミス率の増加につながりますので、取り除き清掃を行ってく
ださい。
8 mm
薄型シングルフィーダーは、清掃時に一部分解する必要があります。手順については、
( 6.1 8 mm
薄型シングルフィーダーのテープ搬送通路の清掃
)
を参照ください。また、専用
アタッチメントの清掃手順については、
( 6.1.3 8 mm
薄型シングルフィーダー用アタッチ
メントの清掃
)
を参照ください。
写真は
8 mm
用テープフィーダーを使用しています。
テープの搬送通路にチップ・ゴミなど付着して
いないか。
特に、次の項目に関しては、
2
週間に
1
回の割合で実施してください。
・
テープの搬送通路上面の汚れの除去。
特に、スプライシングテープによる粘着性の汚れは完全に除去してください。
INTF-060P
INTF-079P
INTF-093P
6.2
テープ搬送通路の清掃
Page 6-10 INTF-J-OME06-A01-04
・
テープ押さえカバー裏面、トップテープ折り返し部の汚れの除去。
特に、スプライシングテープによる粘着性の汚れは完全に除去してください。
・
テープ押さえカバー上面のトップテープ折り返し部の汚れの除去。
特に、スプライシングテープによる粘着性の汚れは完全に除去してください。
・
紙
/
エンボス共用ブロック上面の汚れの除去。
強く押さえて変形させないようにしてください。
INTF-095P
INTF-094P
INTF
-
267P
