5.1 テープガイ ド ( テープ押さえカ バー部 ) について Page 5-6 INTF-J- OME05-A01-0 2 5.1.3 テープガイド ( キャリアテープ搬送ガイド ) の取り付け手順 テープガイド ( キャリアテープ搬送 ガイド ) は 24 mm ~ 56 mm 幅用フィーダーに 設定され、キ ャリアテープ搬 送時の蛇行に よる吸着位置 ズレを低減します。 出荷時には共用 しているテー プ幅の広い幅 の方に取り付け…
5.1
テープガイド
(
テープ押さえカバー部
)
について
INTF-J-OME05-A01-02 Page 5-5
4.
テープ押さえカバーを前側に倒し、テー
プガイドの後側を取り付ける。
名称
なべ小ネジ固定用穴
皿ビス固定用穴
5.
テープ押さえカバーを閉じる。
INTF-059P
INTF-058P
INTF-074P
1
2
5.1
テープガイド
(
テープ押さえカバー部
)
について
Page 5-6 INTF-J-OME05-A01-02
5.1.3
テープガイド
(
キャリアテープ搬送ガイド
)
の取り付け手順
テープガイド
(
キャリアテープ搬送ガイド
)
は
24 mm ~ 56 mm
幅用フィーダーに設定され、キ
ャリアテープ搬送時の蛇行による吸着位置ズレを低減します。
出荷時には共用しているテープ幅の広い幅の方に取り付けられています。
(
説明写真には
44/56 mm
フィーダーを使用しています。
24/32 mm
フィーダーも同様にしてくだ
さい。
)
取り付け位置変更は、精密プラスドライバーを使用して
2
個の皿ビスで行ってください。
尚、皿ビスの締め付けによって位置が規制されますので、調整は必要ありません。
皿ビス固定箇所
44/56 mm
フィーダー用
24/32 mm
フィーダー用
出荷時状態
(56 mm
幅テープ位置
)
取り付け位置変更後
(44 mm
幅テープ位置
)
56 mm
幅テープセット状態
44 mm
幅テープセット状態
INTF-140P
INTF-141P
INTF-142P
INTF-143P
INTF-144P
INTF-145P
5.2
テープガイド
(
継目検出センサー部
)
について
INTF-J-OME05-A01-02 Page 5-7
5.2
テープガイド
(
継目検出センサー部
)
について

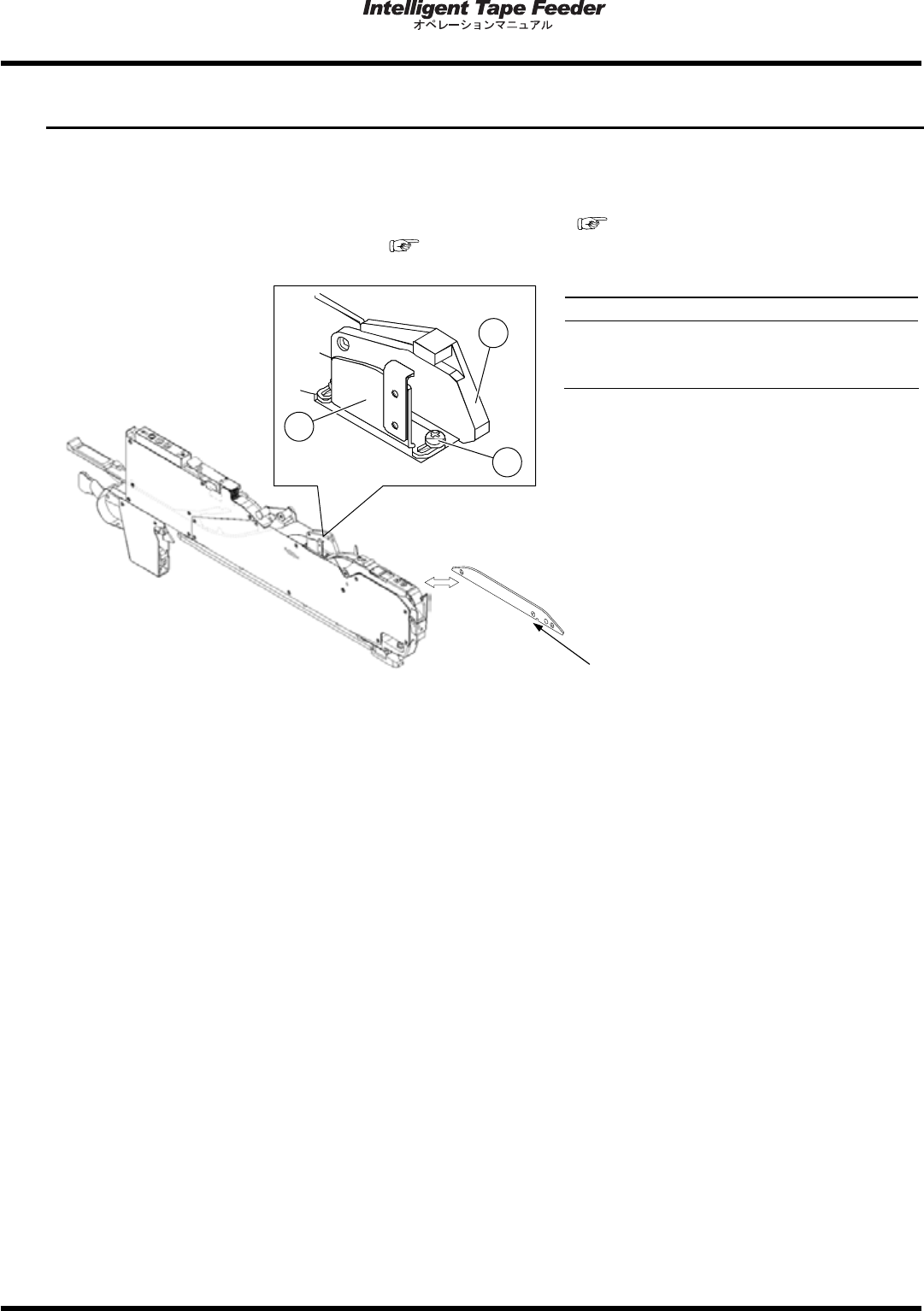

継目検出センサー部にはテープ幅ごとに調整するテープガイドが取り付けられています。
12 mm
以上のテープ幅のワークを装着する場合、テープ押さえカバー部のテープガイドの脱着
に加え、センサー部テープガイドも調整する必要があります。
テープガイドの調整には、ゲージを使用する方法
(
5.2.2
ゲージを使った調整方法
)
と、
ゲージを使用しない方法
(
5.2.1
簡易的な調整方法
)
があります。
名称
継目検出センサー
調整ネジ
(M2.5)
テープガイド
テープ押さえカバー部のテープガイド
12 mm/16 mm
テープフィーダーで説明しています。
INTF-017E
INTF-019E
INTF-018E
1
2
3
