1.2

仕様

Page 1-8

INTF-J-OME01-A01-02

1.2.4

使用設定可能送りピッチ

送りピッチ

ピッチ

= 4 mm)

フィーダー種類

0.25 0.5 1 2 3 4 5 6 7 8 9 10 11 12 13 14

8mm

薄型シングル











8 mm

ダブル











12 mm

   

16 mm

   

24 mm

       

32 mm

       

44 mm

            

56 mm

            

72 mm

            

88 mm

            

104 mm

            



実際にワークに対応可能なピッチを



で示しています。



テープ搬送の送りピッチの設定は、実装機または、

の送りピッチのデータにしたがって自動

的に設定されます。

INTF-J-OME02-A01-06 Page 2-1

テープフィーダー・テープの着脱

テープフィーダー・テープの着脱について



テープフィーダーの着脱方法

テープフィーダーを供給部のスロット部にセットする方法を記載しています。

8mm

薄型シングルフィーダーは、供給部のスロット部にセットする際、専用アタッチメントが

必要となります。その着脱方法を記載しています。



テープのセット

テープをテープフィーダーにセットする方法を記載しています。

・

88 mm

以上のテープフィーダーは

8 mm ~ 72 mm

テープフィーダーのセット方法とは一部異

なります。

・

8mm

薄型シングルフィーダーは、独自のセット方法となります。

2.1

テープフィーダーの着脱方法

Page 2-2 INTF-J-OME02-A01-06

2.1

テープフィーダーの着脱方法

お願い

テープフィーダーを着脱するときは、両手で取り扱ってください。

片手で取り扱うと落としたり、テープフィーダー先端部を供給部のスロット部にぶ

つけたりして損傷し、動作に狂いが生じるおそれがあります。

2.1.1

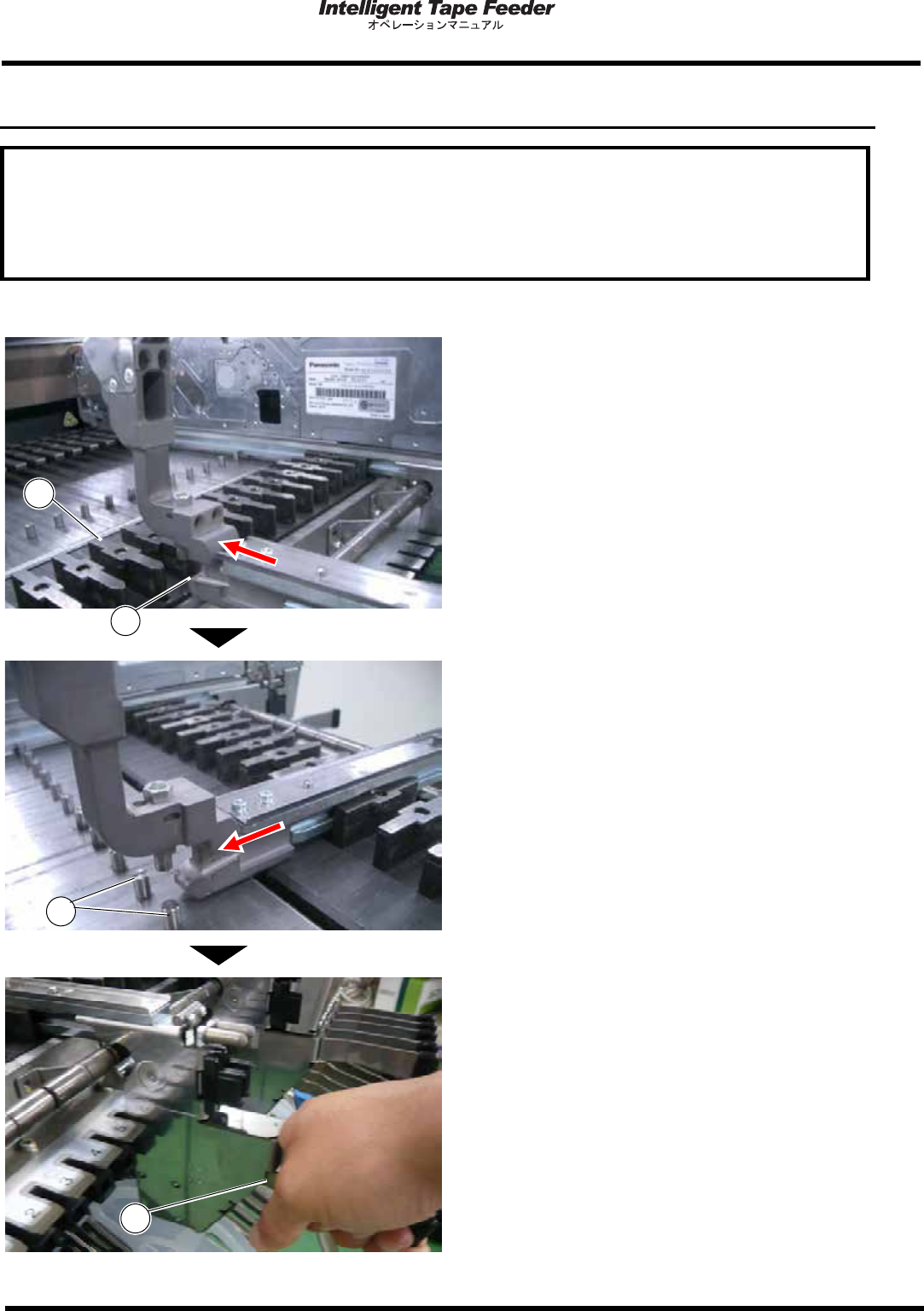

専用アタッチメントの取り付け方

(

薄型フィーダー使用時

)

専用アタッチメントのＴスロット部①を

供給部のスロット部のＴスロット溝②に

合わせ挿入する。

専用アタッチメントのＴスロット部を

供給部のスロット部のガイドピン③に合

わせスライドさせる。

クランプレバー④を上側に引き、専用

アタッチメントを奥にスライドさせる。
