2.2 テープのセット Page 2-16 INTF-J-OME02-A01-06 <88 mm, 104mm テープフィーダー > テープ押さえカバー裏面にチップや ゴミなど が付着していないか。 テープ押さえカバー中央にケバ・粘 着屑など が付着していないか。 スプロケット スプロケットにチップ やゴミ付着などがあると、 テープを正常に送れなくなり、 吸着ミスの原 因になりますので、取り除いてくだ さい。…
2.2
テープのセット
INTF-J-OME02-A01-06 Page 2-15
開口部から
分離スリット部から
図 1 ポケット前後長さ
図 2 カバーテープ引き出し位置
ゴミやチップの付着確認、取り除き
テープ押さえカバーにゴミやチップ付着などがあると、テープ押さえカバーがきちんとテープを
押さえられなかったり、テープ送りに引っかかりを生じ、チップが正常に送れなくなり、吸着ミ
スの原因になります。また、カバーテープを傷つけ、テープ切れの原因にもなりますので、付着
したゴミやチップは取り除いてください。
< 8mm
薄型シングルフィーダー
, 8mm, 12 mm/16 mm, 24 mm/32 mm, 44 mm/56 mm, 72 mm
テ
ープフィーダー
>
テープ押さえカバー中央にケバ・粘着屑など
が付着していないか。
テープ押さえカバー裏面にチップやゴミなど
が付着していないか。
INTF-019P
INTF-019P
INTF-
0
17P
INTF-121E
INTF-122E
2.2
テープのセット
Page 2-16 INTF-J-OME02-A01-06
<88 mm, 104mm
テープフィーダー
>
テープ押さえカバー裏面にチップやゴミなど
が付着していないか。
テープ押さえカバー中央にケバ・粘着屑など
が付着していないか。
スプロケット
スプロケットにチップ
やゴミ付着などがあると、テープを正常に送れなくなり、吸着ミスの原
因になりますので、取り除いてください。
(
フィーダー
L, R
共
)
<8mm
薄型シングルフィーダー
,8mm, 12 mm/16 mm, 24 mm/32 mm, 44 mm/56 mm, 72 mm
テ
ープフィーダー
>
<88 mm, 104mm
テープフィーダー
>
INTF-018P
1
INTF-107P
INTF-107P
INTF-108P
1
2.2
テープのセット
INTF-J-OME02-A01-06 Page 2-17

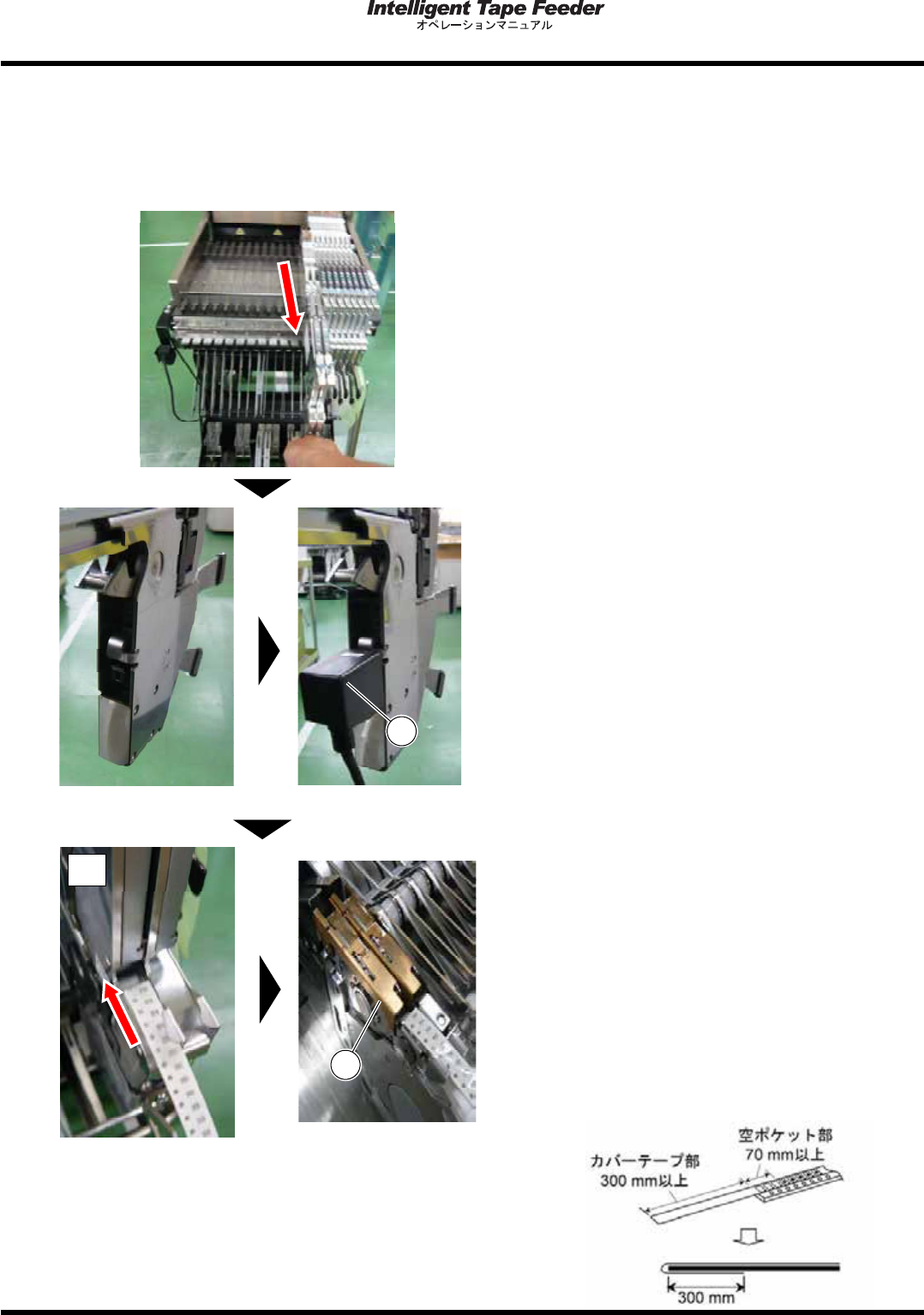

2.2.2 8mm
薄型シングルフィーダーのテープの取り付け方
(
アタッチ
メント抜き仕様
)
専用アタッチメントにテープフィーダーが２本取り付いた状態のときは、順次以下の手順を実施
して下さい。
1.
テープフィーダーがセットされている専
用アタッチメントを供給部のスロット部
から
3
分の
2
程度引き抜く。
2.
電源供給コネクター
①
を接続する。
3.
キャリアテープをテープフィーダー後方
のテープ挿入口
(
Ａ
)
より挿入し、テープ
押さえカバー
③
付近まで通す。
補助テープは必ずはがしてください。接着剤
がギア、ローラに付着しトラブルの原因にな
ります。
空ポケット部分を
70 mm
以上設けてくださ
い。
カバーテープをキャリアテープの下側方向に
先端から約
300 mm
程度折り曲げておいてく
ださい。
INTF-012P
INTF-012P
INTF-012P
1
INTF
-
012P
INTF-012P
3
A
