4.1 送りピッチ変更の調整 Page 4-8 INTF-J-OME04-A01-02 4.1.2 24 mm / 32 mm, 44 mm / 56 mm テープ押さえアームの調整 24mm, 44 mm テープ搬送時 1. ビス を緩める。 2. テープ押さえアーム を矢印方向に 90 回転させる。 3. その位置で、テープ押さえアーム を手 で固定してビスを締める。 INTF-096P 1 INTF-097P …
4.1
送りピッチ変更の調整
INTF-J-OME04-A01-02 Page 4-7
2.
送りピッチ変更プレートを移動させ、設
定する送りピッチの数字の下部にある目
盛を設定送りピッチプレート基準面
に
合わせる。
3.
送りピッチ変更プレート固定ビス
を締
めて送りピッチ変更プレートを固定す
る。
ドライバーは、
#1
を使用してください。
締め付けトルクの目安は
40 Ncm
です。
送りピッチ変更プレートの内寸、外寸が完全に
一致するわけではありませんので、斜めに傾か
ないように固定してください。
INTF-1
39
P
4
INTF
-
132P
5
4.1
送りピッチ変更の調整
Page 4-8
INTF-J-OME04-A01-02

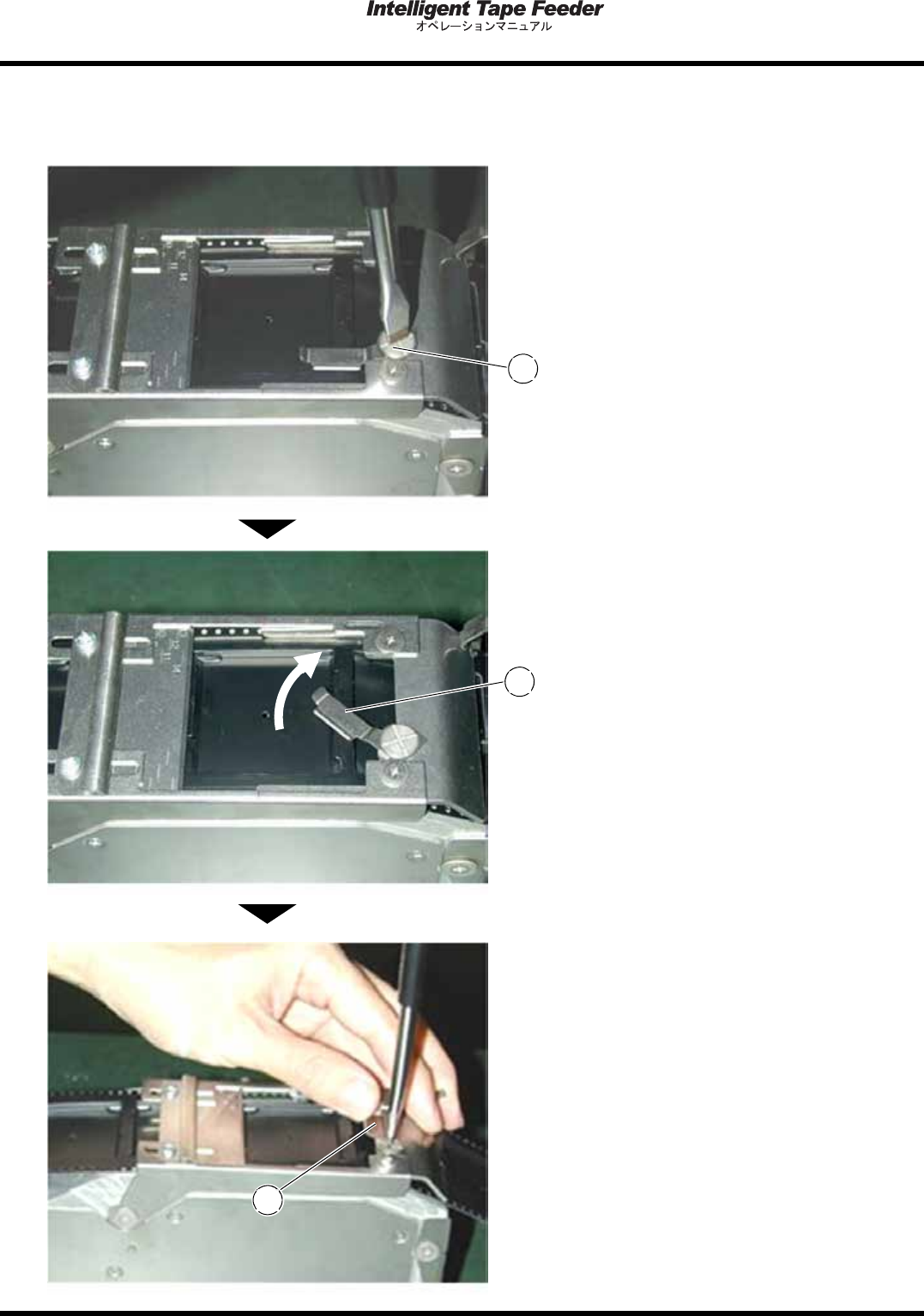

4.1.2 24 mm / 32 mm, 44 mm / 56 mm
テープ押さえアームの調整
24mm, 44 mm
テープ搬送時
1.
ビス
を緩める。
2.
テープ押さえアーム
を矢印方向に
90
回転させる。
3.
その位置で、テープ押さえアーム
を手
で固定してビスを締める。
INTF-096P
1
INTF-097P
2
INTF-098P
2
4.1
送りピッチ変更の調整
INTF-J-OME04-A01-02 Page 4-9
32 mm, 56 mm
テープ搬送時
1.
通常
1.
ビス
を緩める。
2.
テープ押さえアーム
を矢印方向に
90
回転させる。
3.
その位置で、テープ押さえアーム
を手
で固定してビスを締める。
INTF-099P
1
INTF-100P
2
INTF-101P
2
