2.1 テープフィーダーの着脱方法 Page 2-10 INTF-J-OME02-A01-06 4. 供給部のスロット部奥のスロット溝まで テープフィーダーの T スロットを挿入す る。 5. 供給部のスロット部奥のスロット溝まで 挿入した位置でクランパレバーを戻す。 6. クランパレバー先端フック部 が供給部の スロット部のくわえ棒 に引っ掛っている ことを確認する。 INTF-008P INTF-007P INTF-009P…
2.1
テープフィーダーの着脱方法
INTF-J-OME02-A01-06 Page 2-9
2.1.5
テープフィーダーの取り付け方
(8 mm)
1.
テープフィーダーの
T
スロット部
を供給
部のスロット部のスロット溝
に合わせ挿
入する。
2.
テープフィーダーの
T
スロット部を供給部
のスロット部のガイドピン
に合わせスラ
イドさせる。
3.
クランパレバーを上側に引き、テープフィ
ーダーを奥にスライドさせる。
次ページへ
お知らせ
12 mm/16 mm, 24 mm/32 mm, 44 mm/56 mm, 72 mm, 88 mm, 104 mm
テープフィ
ーダーの取り付け方は、
8 mm
テープフィーダーと同じ手順で行ってください。
INTF-006P
1
2
INTF-005P
1
INTF-004P
1
2
2.1
テープフィーダーの着脱方法
Page 2-10 INTF-J-OME02-A01-06
4.
供給部のスロット部奥のスロット溝まで
テープフィーダーの
T
スロットを挿入す
る。
5.
供給部のスロット部奥のスロット溝まで
挿入した位置でクランパレバーを戻す。
6.
クランパレバー先端フック部
が供給部の
スロット部のくわえ棒
に引っ掛っている
ことを確認する。
INTF-008P
INTF-007P
INTF-009P
1
2
2.1
テープフィーダーの着脱方法
INTF-J-OME02-A01-06 Page 2-11

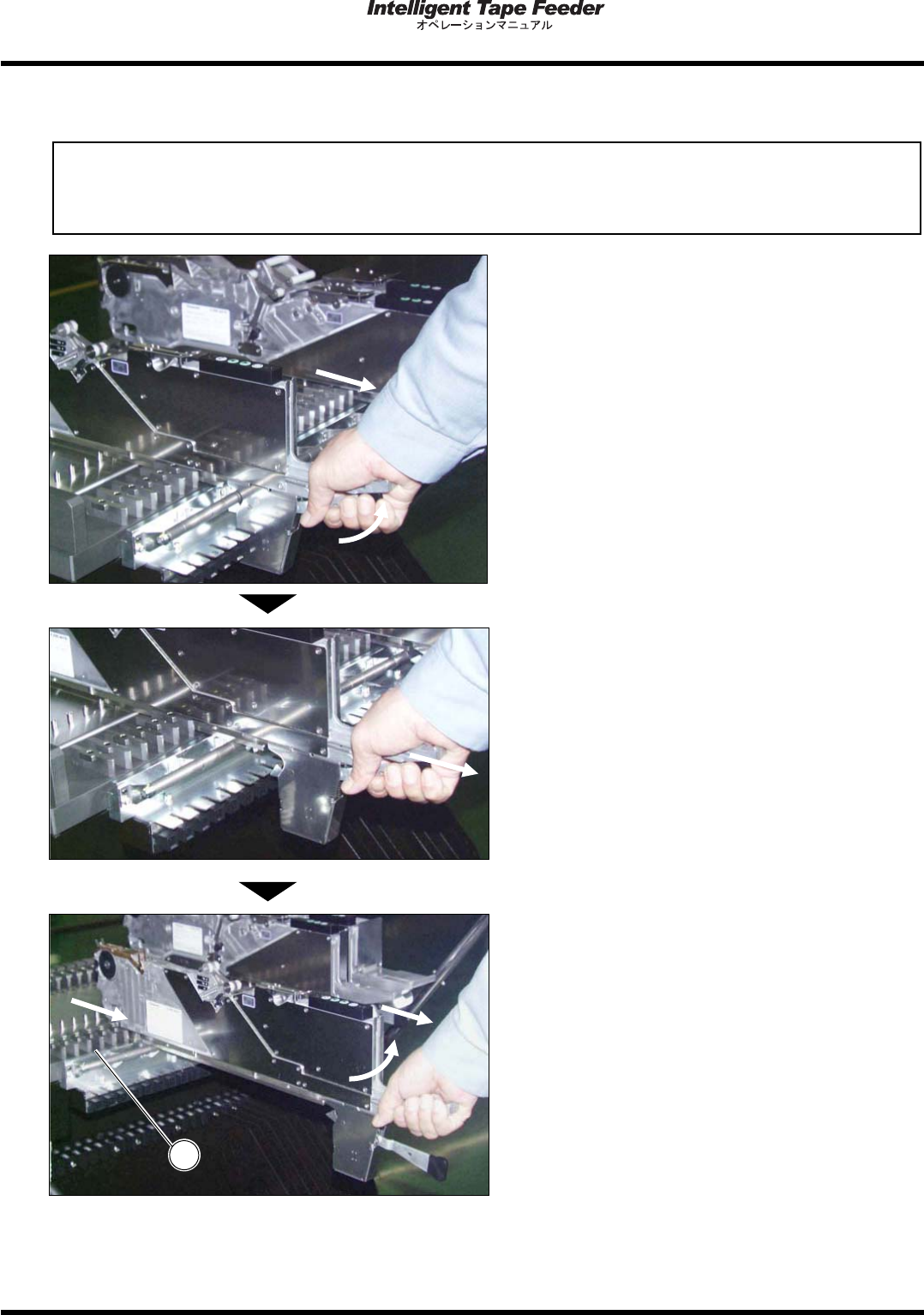

2.1.6
テープフィーダーの取り外し方
(8 mm)
1.
クランパレバーを上側に引きテープフィ
ーダーを手前にスライドさせる。
2.
クランパレバー先端フック部が外れてい
ることを確認し、テープフィーダーを手前
にスライドさせる。
AM100
の固定供給部カッティングユニットな
しの仕様のときは、テープフィーダー先端の
空テープをはさみで切断してください。
3.
テープフィーダーの
T
スロット部を供給部
のスロット部のストッパ
位置まで手前に
スライドさせ、ストッパの位置で手前側を
少し持ち上げ手前に再度スライドさせる。
お知らせ
12 mm/16 mm, 24 mm/32 mm, 44 mm/56 mm, 72 mm, 88 mm, 104 mm
テープフィ
ーダーの取り外し方は、
8 mm
テープフィーダーと同じ手順で行ってください。
INTF-010P
1
2
INTF-006P
INTF-012P
2
3
1
1
