2.1 テープフィーダーの着脱方法 Page 2-4 INTF-J-OME02-A01-06 2.1.2 テープフィーダーの取り付け方 (8mm 薄型シングルフィーダー） 1. フィーダー中央部を手で支えながら、 テー プフィーダーのＴスロット部①を専用ア タッチメントの挿入口②に合わせ浅く挿 入し、 フィーダー中央を指示していた手を 離す。 2. テープフィーダーの後方部にある握り部 ③を持ちながら停止する位置まで挿入す る。 3. …

100%1 / 178
2.1
テープフィーダーの着脱方法
INTF-J-OME02-A01-06 Page 2-3

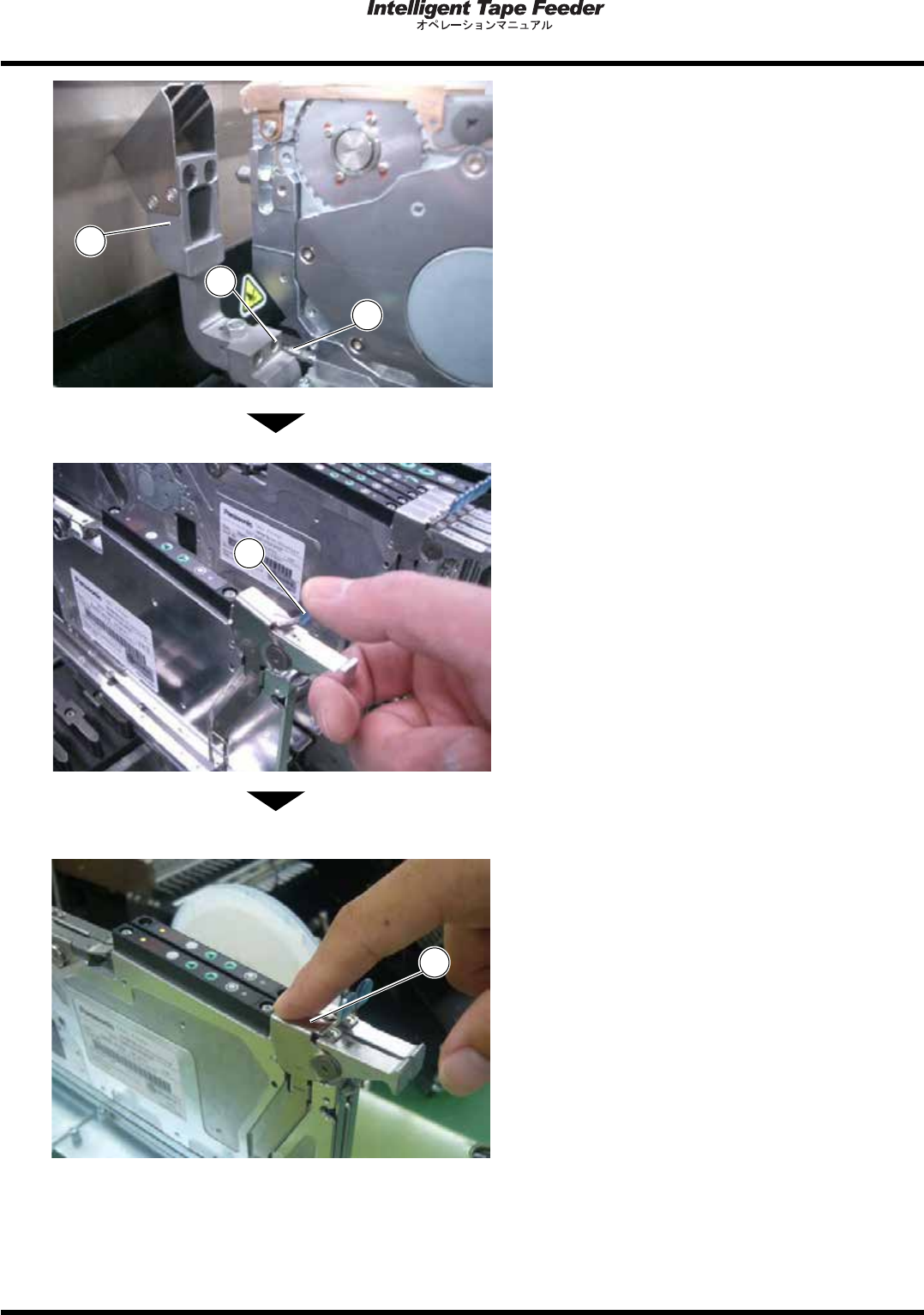

4.
供給部のスロット部奥のスロット溝まで
専用アタッチメントのＴスロット部①を
挿入する。
5.
供給部のスロット部奥のスロット溝まで
挿入した位置でクランプレバー④を戻す。
6.
クランプレバー先端フック⑤が供給部の
スロット部のくわえ棒⑥に引っ掛ってい
る事を確認します。
4
INTF
-
012P
5
6
1
2.1
テープフィーダーの着脱方法
Page 2-4 INTF-J-OME02-A01-06
2.1.2
テープフィーダーの取り付け方
(8mm
薄型シングルフィーダー）
1.
フィーダー中央部を手で支えながら、テー
プフィーダーのＴスロット部①を専用ア
タッチメントの挿入口②に合わせ浅く挿
入し、フィーダー中央を指示していた手を
離す。
2.
テープフィーダーの後方部にある握り部
③を持ちながら停止する位置まで挿入す
る。
3.
テープフィーダーのレバー④を指で引き
ながら、ゆっくりと挿入する。
INTF
-
012P
1
2
1
2
4
3
4
2.1
テープフィーダーの着脱方法
INTF-J-OME02-A01-06 Page 2-5
4.
テープフィーダーの先端にあるガイドピ
ン⑤が専用アタッチメント⑥にあるガイ
ド穴⑦へ入り、停止するまで押入れる。
5.
テープフィーダーにあるレバー④から指
を離す。
機構的にテープフィーダーがロックされま
す。
6.
レバー④の上面を押して水平になること
を確認する。
水平にならないときは、テープフィーダーを
再度奥まで差し込んでください。
4
7
5
6
4
