7.1 トラブルに ついて Page 7-18 INTF-J -OME07-A01-0 5 7.1.10 カバーテープが切れる場合 項目 詳細 トラブル現象 カバーテープが 切れる。 原因 テープ押さえカ バー内側にチ ップや ゴミの付着など でカバーテー プを傷 つけている。 INTF-0 17P 対策 テープ押さえカ バー内側のゴ ミなどを取り 除き清掃を行ってく ださい。 取り除き清掃の 際、 テープ押 さえカバーの 取り外しが必…
7.1
トラブルについて
INTF-J-OME07-A01-05 Page 7-17
7.1.9
テープ送りに引っかかりを生じる場合
項目
詳細
トラブル現象
テープ送りに引っかかりが生じ正常に行われない。
原因
A
テープ押さえカバー内側にチップや
ゴミの付着などでテープ押さえカバ
ーがきちんとテープを押さえていな
い。
INTF-017P
対策
A
テープ押さえカバー内側に付着しているチップやゴミなどを取り除き清掃を行ってください。
原因
B
スプロケットにチップやゴミの付着
などでスプロケットに回転ムラがあ
る。
INTF-018P
対策
B
スプロケットに付着しているチップやゴミなどを取り除き清掃を行ってください。
7.1
トラブルについて
Page 7-18
INTF-J-OME07-A01-05
7.1.10
カバーテープが切れる場合
項目
詳細
トラブル現象
カバーテープが切れる。
原因
テープ押さえカバー内側にチップや
ゴミの付着などでカバーテープを傷
つけている。
INTF-017P
対策
テープ押さえカバー内側のゴミなどを取り除き清掃を行ってください。
取り除き清掃の際、テープ押さえカバーの取り外しが必要になりますので、
(
7.1.2
カバーテー
プ巻き取り不良の場合
)
をご参照ください。
7.1.11
テープフィーダー固定ロックができない場合
項目
詳細
トラブル現象
供給部のスロット部奥まで挿入してもクランパレバー先端フック部が引っかからない。
原因
供給部のスロット部のテープフィー
ダー取り付け面・スロット部にチップ
やゴミ、及びテープ屑などの付着があ
る。
INTF-045P
対策
供給部のスロット部のテープフィーダー取り付け面のチップやゴミ、及びテープ屑を取り除き清
掃を行ってください。
7.1
トラブルについて
INTF-J-OME07-A01-05 Page 7-19

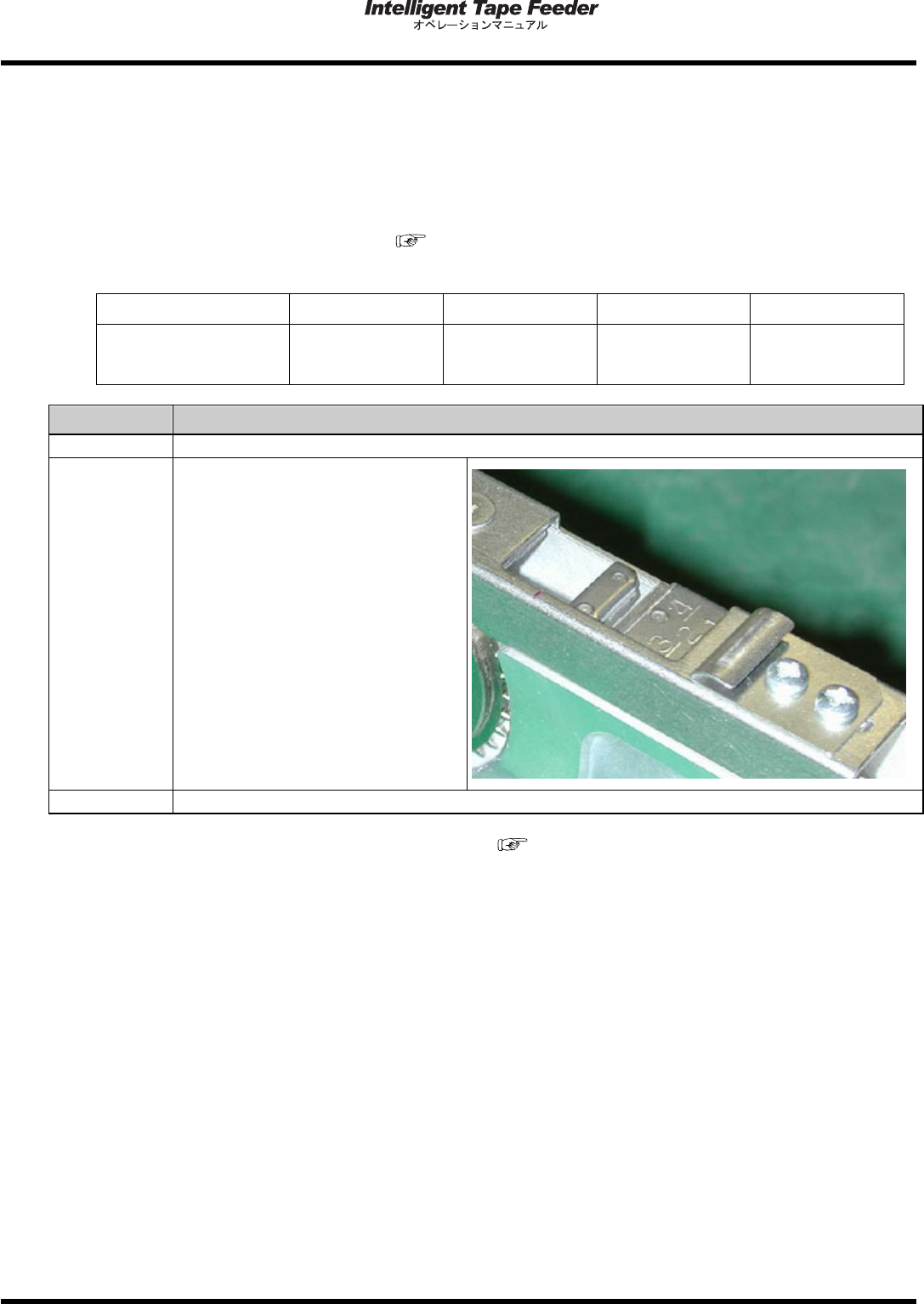

7.1.12
吸着位置でのワーク出ばらつき発生の場合
(12 mm/16 mm
以
上
)
送りピッチ変更プレートの調整
12 mm ~ 72 mm
のテープ幅のフィーダーに関しては、ご使用の送りピッチに合わせてピッチプ
レートを調整してください。
使用設定可能送りピッチは、
(
1.2.3
使用設定可能送りピッチ
)
を参照してください。また、
納品時の送りピッチ変更プレートの設定は対応可能最小ピッチに設定されています。
テープ幅
12 mm/16 mm 24 mm/32 mm 44 mm/56 mm 72 mm
送りピッチプレートの
初期設定
1
ピッチ
1
ピッチ
2
ピッチ
2
ピッチ
項目
詳細
トラブル現象
吸着位置でワーク出ばらつきが生じ正常に行われない。
原因
送りピッチプレートの未調整。
INTF-091P
対策
使用の送りピッチに合わせてピッチプレートの調整を行ってください。
送りピッチ変更プレートの調整方法は、
(
4.
送りピッチの調整
)
を参照してください。
