7.1 トラブルに ついて Page 7-30 INTF-J -OME07-A01-0 5 B) 分離スリット付き送りピッチ変更プレートの取り付け 1. 分離スリット付き送りピッチ変更プレー トを取り付ける。 2. テープガイドを取り付ける。 3. 固定ネジを締め付ける。 INTF-0 96P INTF-0 97P INTF-0 98P
7.1
トラブルについて
INTF-J-OME07-A01-05 Page 7-29
A)
送りピッチ変更プレートの取り外し
1.
固定ネジを取り外す。
2.
テープガイドを取り外す。
3.
送りピッチ変更プレートを取り外す。
INTF-093P
INTF-094P
INTF-095P
7.1
トラブルについて
Page 7-30
INTF-J-OME07-A01-05
B)
分離スリット付き送りピッチ変更プレートの取り付け
1.
分離スリット付き送りピッチ変更プレー
トを取り付ける。
2.
テープガイドを取り付ける。
3.
固定ネジを締め付ける。
INTF-096P
INTF-097P
INTF-098P
7.1
トラブルについて
INTF-J-OME07-A01-05 Page 7-31

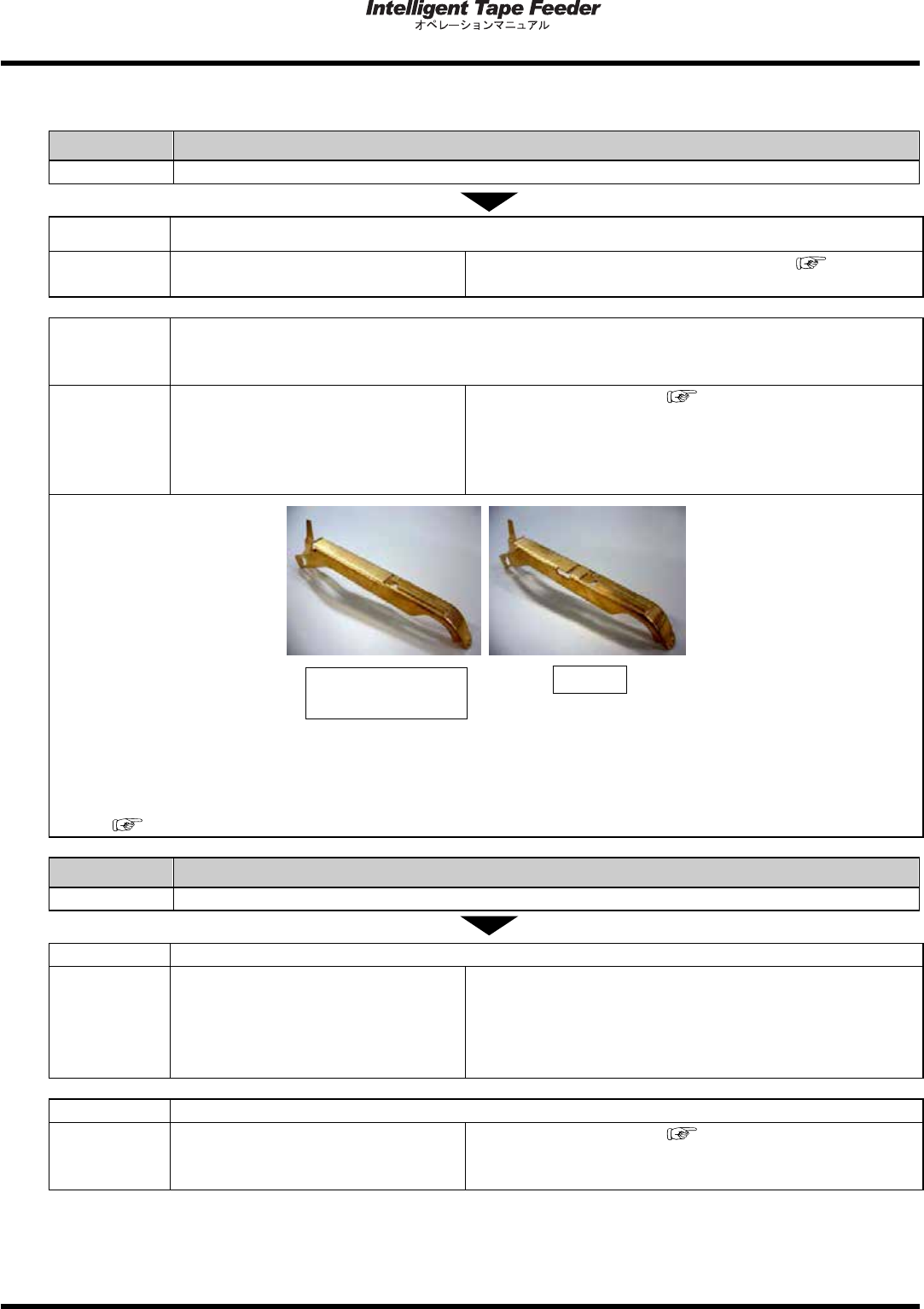

7.1.18
吸着状態が安定しない場合
(8 mm)
項目
詳細
トラブル現象
キャリアテープの搬送直後、キャビィティ内で部品が振動している。
原因
A
正しいブロックが取り付けられていない。
対策
A
正しいブロックが取り付けられてい
るか確認してください。
ブロックタイプ、詳細事項については、
(
3.1
ブロッ
クの取り付け準備
)
を参照してください。
原因
B
エンボスのキャリアテープで、
•
テープが柔らかい。
•
波打っている。
対策
B 0402
用テープ押さえカバーもしく
は
0402
用フィーダーを使用してく
ださい。
(0402
用テープ押さえカバー品番
:
N210099708AC)
交換方法については、
(
部品交換手順書
1.2
テープ
押さえカバー
)
を参照してください。
INTF-276P INTF-277P
注意
:
マグネットに付着しない部品や、付着してもマグネット付きブロックを使用しない場合は、
0402
用
テープ
押さえカバー
を使用しないでください。
静電気によって、剥離したカバーテープに部品が付着し、姿勢が乱れることがあります。
テープ押さえカバーの種類と、対応チップサイズについては、
(
2.2.1
取り付け前の確認
(
テープ押さえカバー・スプロケット
))
を参照してください。
項目
詳細
トラブル現象
キャリアテープから部品が取れない。
(
未吸着エラー
)
原因
A
テープキャビティ形状が、部品取り出しを邪魔する形状になっている。
対策
A
紙テープの毛羽立ちがないか確認し
てください。
エンボステープのキャビティ形状が
変形していないか確認してくださ
い。
テープに異常がある場合は、部品メーカに確認してくだ
さい。
原因
B
ブロックのマグネットが強すぎて微小チップ部品が吸着できない。
対策
B
マシンに同梱されているマグネット
なしのブロックを使用してくださ
い。
詳細事項については、
(
3.1
ブロックの取り付け準
備
)
を参照してください。
0402
用
テープ
押さえ
カバー
標準品
