7.1 トラブルに ついて Page 7-12 INTF-J -OME07-A01-0 5 7.1.3 テープ送り不良の場合 (8mm 薄型シングルフィーダー ) 項目 詳細 トラブル現象 テープ送りが正 常に行われな い。 キャリアテープ の送り穴とス プロケ ットのピンがか み合っていな い。 原因 A スプロケットピ ンがキャリア テ ープより出てい る事を確認し て ください。 INTF-0 65P 対策 A キャリアテー…
7.1
トラブルについて
INTF-J-OME07-A01-05 Page 7-11
3.
ネジを締めてカバーを取り付ける。
締め付けトルクの目安は
40 cN•m
です。
引き込み部に噛み付いたカバーテープの除去
(88 mm, 104 mm
テープフィーダー
)
カバーテープ
が引き込みローラギア部
に噛み付いた場合にはカバーを開き、テープを取り除
いてください。
1.
固定しているネジ
(3
か所
)
を緩めて引
き込みカバー
を外す。
2.
詰まっているカバーテープ屑をピンセッ
トやラジオペンチで取り除く。
3.
引き込みカバーをネジで再度固定する。
ドライバー呼びは
#1
を使用してください。
締結トルクは
100 cN•m
を目安にしてください。
INTF-082P
INTF-120P
INTF-135P
INTF-134P
2
1
4
3
3
3
7.1
トラブルについて
Page 7-12
INTF-J-OME07-A01-05
7.1.3
テープ送り不良の場合
(8mm
薄型シングルフィーダー
)
項目
詳細
トラブル現象
テープ送りが正常に行われない。
キャリアテープの送り穴とスプロケ
ットのピンがかみ合っていない。
原因
A
スプロケットピンがキャリアテ
ープより出ている事を確認して
ください。
INTF-065P
対策
A
キャリアテープの送り穴をスプロケットのピンにかみ合わせる。
原因
B
テープ押さえカバーがきちんとテー
プを押さえていない。
INTF-066P
対策
B
テープ押さえカバーの①部を押さえてテープの浮きをなくす。
①
7.1
トラブルについて
INTF-J-OME07-A01-05 Page 7-13
7.1.4
テープ送りに引っかかりを生じる場合
(8 mm
薄型シングルフィ
ーダー
)
項目
詳細
トラブル現象
テープ送りに引っかかりが生じ正常に行われない。
原因
A
テープ押さえカバー内側にチップや
ゴミの付着などでテープ押さえカバ
ーがきちんとテープを押さえていな
い。

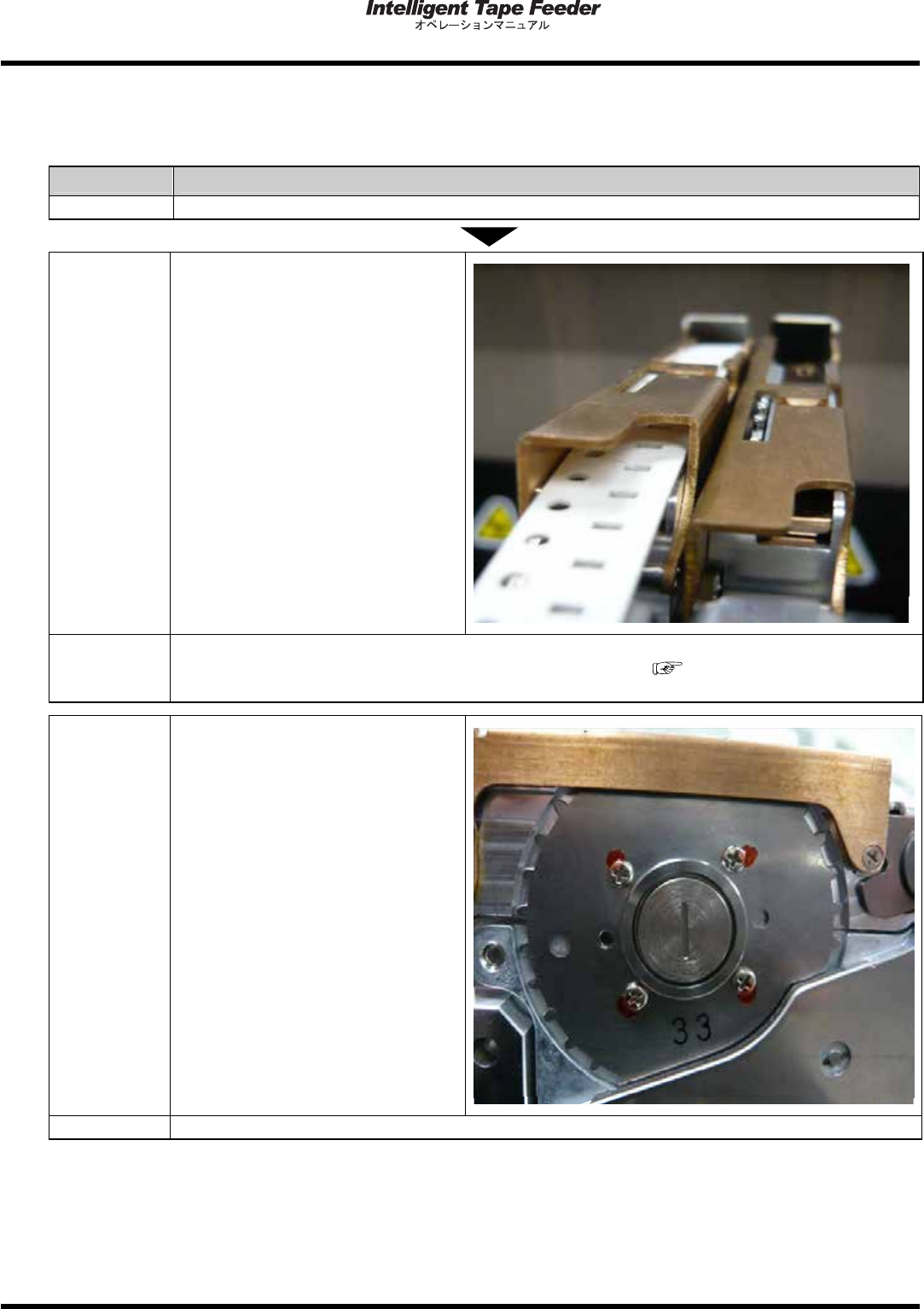

INTF-017P
対策
A
テープ押さえカバー内側のゴミなどを取り除き清掃を行ってください。
取り除き清掃の際、レバーの取り外しが必要になりますので、
(
6.1.1
レバーの取り外し手順
)
をご参照ください。
原因
B
スプロケットにチップやゴミの付着
などでスプロケットに回転ムラがあ
る。
INTF-018P
対策
B
スプロケットに付着しているチップやゴミなどを取り除き清掃を行ってください。
