Rev2.00

维修调整要领书

1 ＸＹ装置

1-1．同步皮带的更换和张力调整

各皮带的张力低于判定值时，需要调整皮带的张力。

关于判定值，请参阅 P1-4 规格值“在市场调整时”。

1-1-1．同步皮带ＸＭ

为了高效率地进行作业，请卸下侧面的护罩。卸下侧面护照的安装螺丝，从后侧把它拉出来。

１）卸下固定ＣＢ的ＳＭ１０５１０５２ＴＮ３个、ＳＬ６０５１２９２ＴＮ１个、ＳＬ６０６１０９２ＴＮ２个。（右侧没

有。）

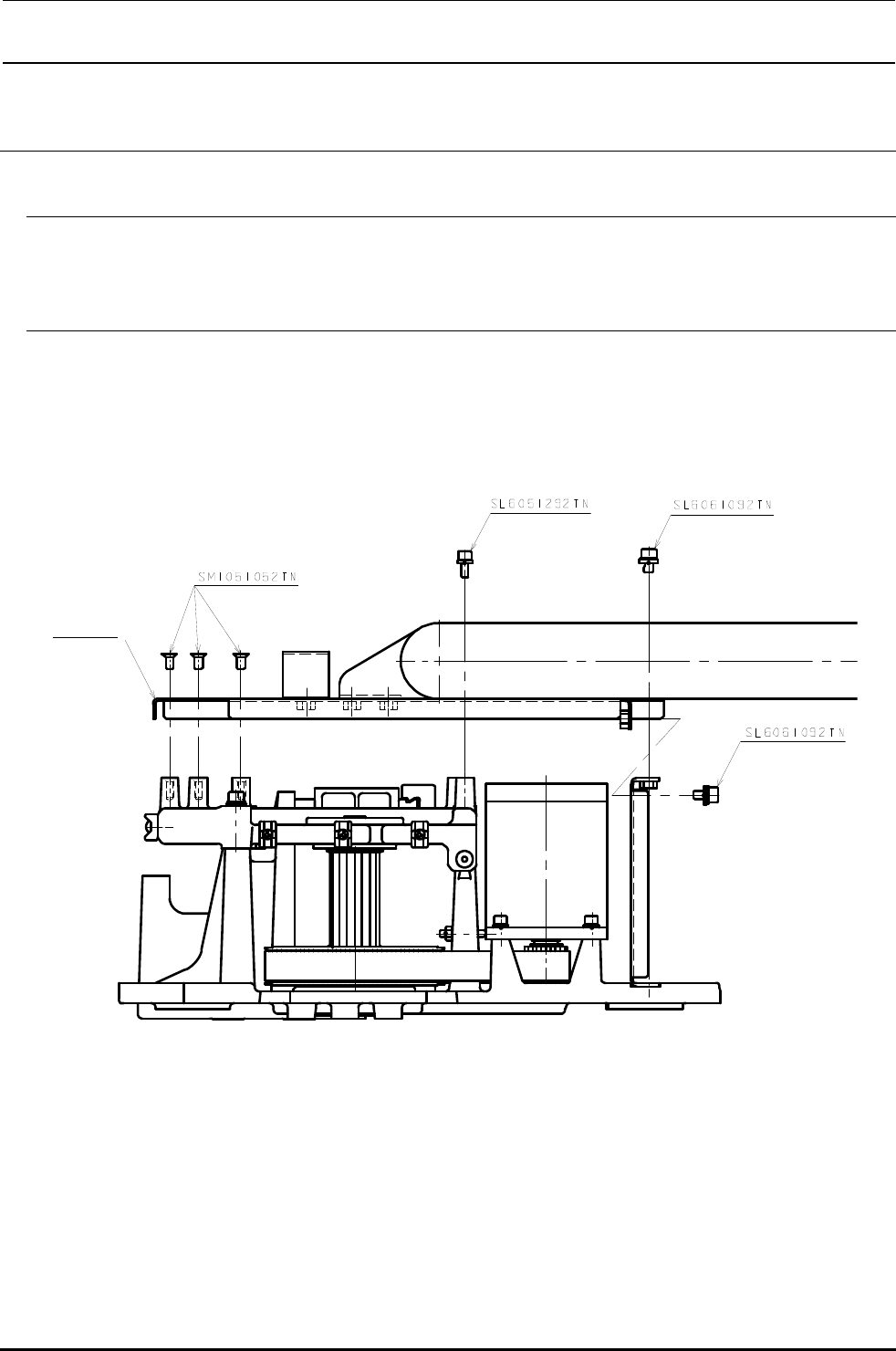

图１－１－１－１

CB支架

１－1

Rev2.00

维修调整要领书

２）拧松ＮＭ６０５０００１ＳＣ，松开同步皮带 XM 的张力ＳＭ８０５３００２ＴＰ。

３）卸下同步皮带ＸＢ。（参照 1-1-2 项。）

４）卸卸固定ＸＡ皮带轮托架组件的ＳＬ６０６４０９２ＴＮ、固定ＸＡ皮带轮的ＳＬ６０６２０９２ＴＮ，ＸＡ皮带轮托

架组件。

５）卸下固定马达组件的ＳＬ６０６２０９２ＴＮ，卸下马达组件。

６）更换同步皮带 XM。

７）按照相反的顺序组装。

８）调整同步皮带 XM 和ＸＢ的张力。（参照“调整顺序” 1-4 页）

※从左侧观看的图

（右侧也同样）

图１－１－１－２

机架端部

同步皮带X

XA皮带轮托架组件

马达组件

１－2

Rev2.00

维修调整要领书

1-1-2．同步皮带ＸＢ

图 1-1-2-1

X皮带支架组

贴装头板

１）卸下ＳＬ６０５３５９２ＴＮ

（４个）、ＳＬ６０５２５９２Ｔ

Ｎ（３个），卸下贴装头板

和Ｘ皮带支架。

２）拧松固定支撑Ｘ皮带Ｌ

和皮带支架Ｒ的ＳＬ６０５

２５９２ＴＮ（4 个），拧松Ｘ

皮带张力调整螺丝（ＳＭ

６０５７５５２ＴＰ）。然后，

卸下ＳＬ６０５２５９２ＴＮ，

分离Ｘ皮带支架Ｒ。

３）卸下夹同步皮带的ＳＬ６０４２０９２ＴＮ，更换皮带。

４）把同步皮带ＸＢ用Ｘ皮带支架（２）和Ｘ皮带支架Ｌ或Ｘ皮带支架Ｒ夹住，用ＳＬ６０４２０９２ＴＮ固定。

此时ＳＬ６０４２０９２ＴＮ涂封漆２７７，然后用５Ｎｍ的扭力均匀地拧紧。

５）按照相反的顺序组装起来。

６）调整同步皮带 XB 的张力。（调整顺序参照１－４页）

皮带支架

X 皮带支架 L

皮带支架

(

)

图

１－１－２－２

１－3
