Rev2.00 维修调整要领书 7-1 危险 为了防止突然的起动造成事故，请关掉电源后再进行操作 。 7 Ａ Ｔ Ｃ 更换 ATC 底座后，必须重新取得 MS 参数 “ ATC 偏差 ” 。 （参看 “ MS 参数 ” 4-7 项） ７-１ 气缸的更换 １） 请关闭主体左下放的阀门 。 ２） 卸下 ＡＴＣ 接头 、 六脚孔螺栓，再卸下气缸 。 （φ４ 空气软管也卸下 。） ３） 请把速度控制换成新的气缸 。 图 7-1-1 气缸的更换 …
Rev2.00
维修调整要领书

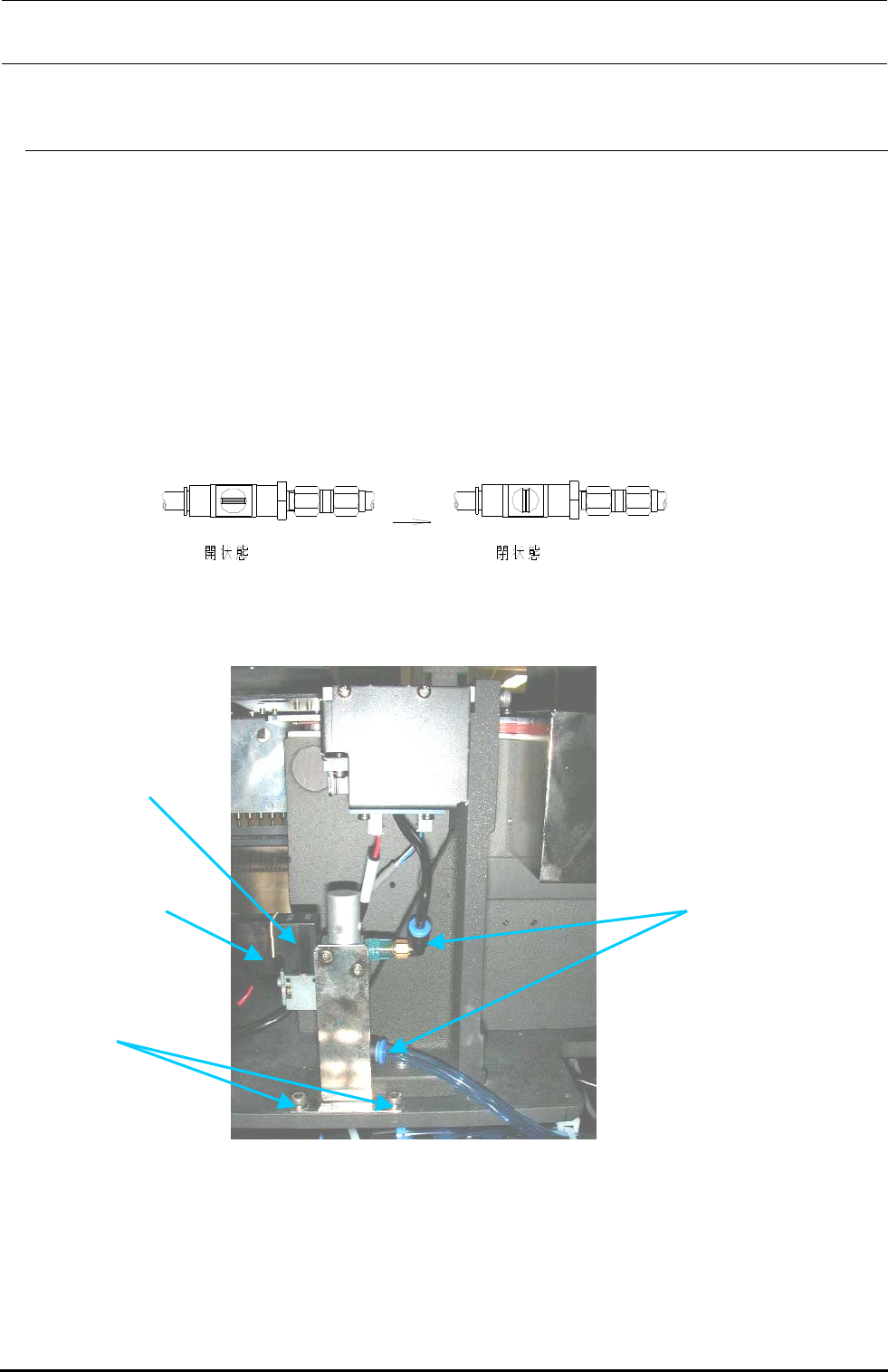

6-2. 更换取出器
１） 卸下护盖ＣＡＰ①２处。
２） 卸下电缆②。
３） 卸下空气软管③。
４） 卸下螺丝，更换取出器④。
５） 请按照相反的程序组装。
切断空气供给
②
④
①
③
6-
2
Rev2.00
维修调整要领书
7-1
危险 为了防止突然的起动造成事故，请关掉电源后再进行操作。
7 ＡＴＣ
更换 ATC 底座后，必须重新取得 MS 参数“ATC 偏差”。
（参看“MS 参数” 4-7 项）

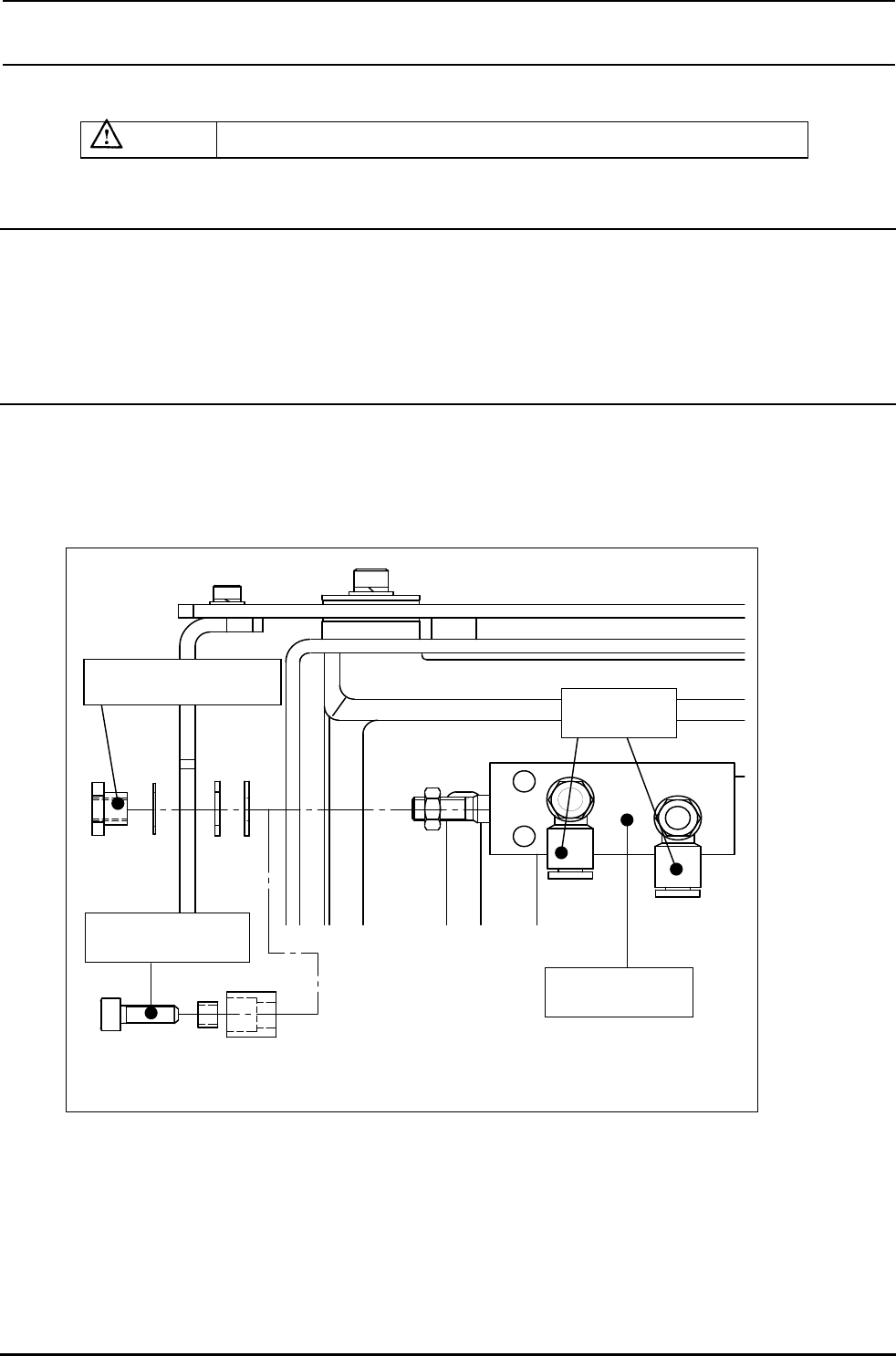

７-１ 气缸的更换
１） 请关闭主体左下放的阀门。
２） 卸下ＡＴＣ接头、六脚孔螺栓，再卸下气缸。
（φ４空气软管也卸下。）
３） 请把速度控制换成新的气缸。
图 7-1-1 气缸的更换
气缸
六角孔螺栓
ＡＴＣ接头
速度控制
Rev2.00
维修调整要领书
４） 请进行气缸杆部的固定位置调整。
在打开滑板的状态，用目视调整位置，让 ATC 座的孔和滑板圆弧中心调成一致，调整ＡＴＣ气缸的附
属螺母和ＡＴＣ接头。
此时，在 ATC 接头的螺丝部涂上锁定漆２４２。
图 7-1-2 固定时调整位置（上图）／固定时侧面图（下图）
7-2
