Rev2.00
维修调整要领书
７-２ ＡＴＣ ＯＰＥＮ／ＣＬＯＳＥ传感器的更换
１） 请更换 ATC OPEN 传感器组件或 ATC CLOSE 传感器组件。
２）用束线带把电缆线固定到机座上。
图 ＯＰＥＮ／ＣＬＯＳＥ传感器
束线带
ＯＰＥＮ传感器组件
ＣＬＯＳＥ传感器组件
7-3 速度控制器的调整
１） 请转动速度控制器的旋钮，把滑板的开闭时间调整到规格值。
(大约是从旋钮全闭转动 2 圈半。)
２） 调整后，应固定旋钮。
＜规格＞
滑板开闭时间…80±5msec
7-4
Rev2.00
维修调整要领书
危险 为了防止突然的起动造成事故，请关掉电源后再进行操作。
8 ＶＣＳ
8-1. ＣＣＤ摄像机、镜头的更换
１） 请取下照明装置护罩的插销，卸下前后的平板Ｖ。
２） 请拆下位于背面的②电缆夹，拔出照明装置的电源线插头。
如果带有 VCS（选项），请拆下切换气缸的配管和切换传感器的插头。
３） 请取下①照明装置固定螺丝（4 处），卸下照明装置。
４） 卸下照明装置之后，摄像机露出来，请把它卸下。

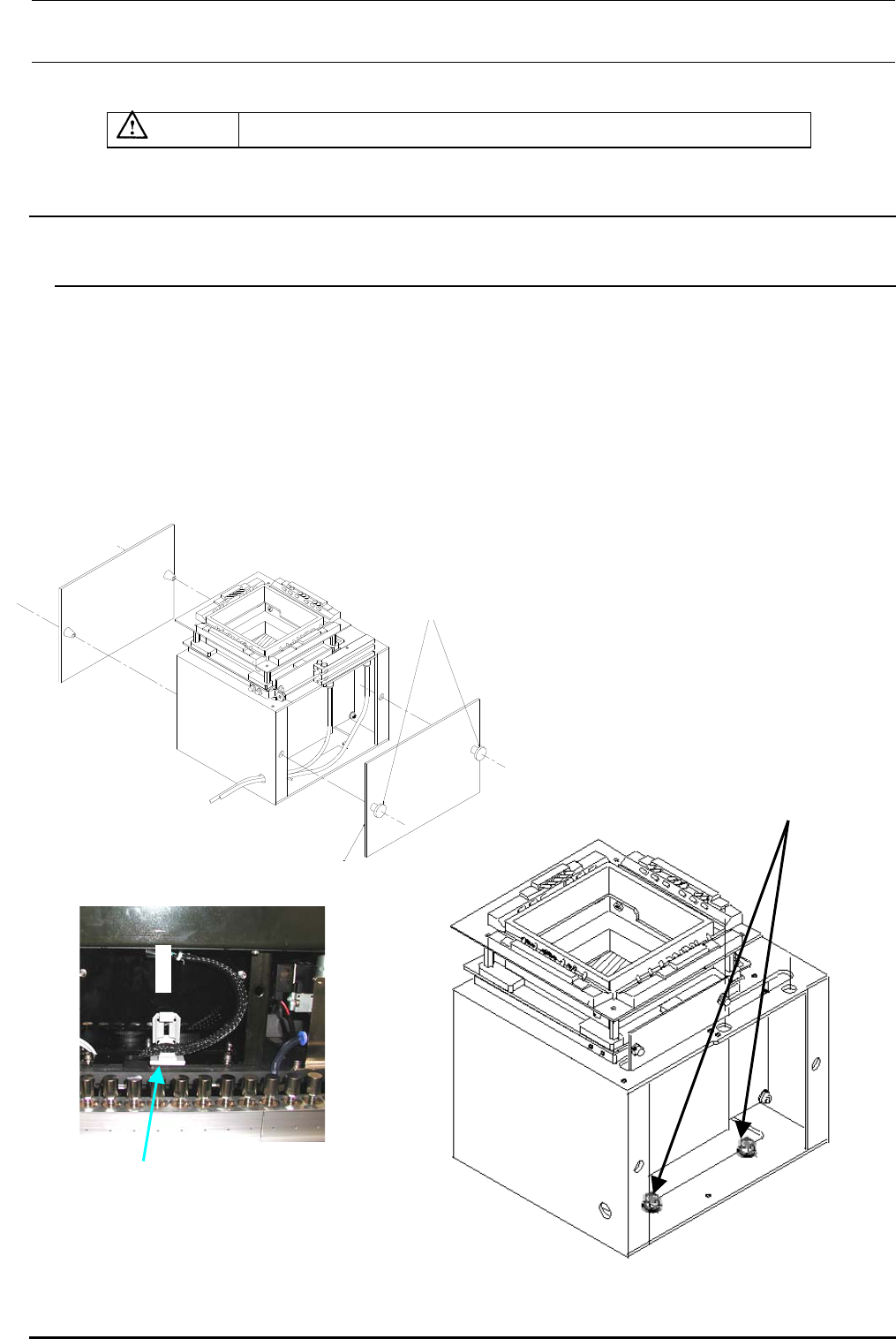

图 8-1-1
SL6051292TN
M 5×12 护盖 Cap 4 各 ①
插销
平板Ｖ
②电缆夹
8-1
Rev2.00
维修调整要领书
５） 用酒精等清洁摄像机的安装面。
６） 用标尺在图的阴影面走动，确认Ｃ贴片面的平行，用扳手调整到０．０５以下。（在安装螺丝上涂锁定漆
２４２）
７） 请用相反的操作步骤将摄像机和照明装置复原，进行焦点调整。
（焦点调整方法请参照ＭＳ参数、“摄像机焦点偏差”。）
螺丝
垫片
弹簧垫
V
CS 摄像机支架(ST)
CCD 摄像机
定盘

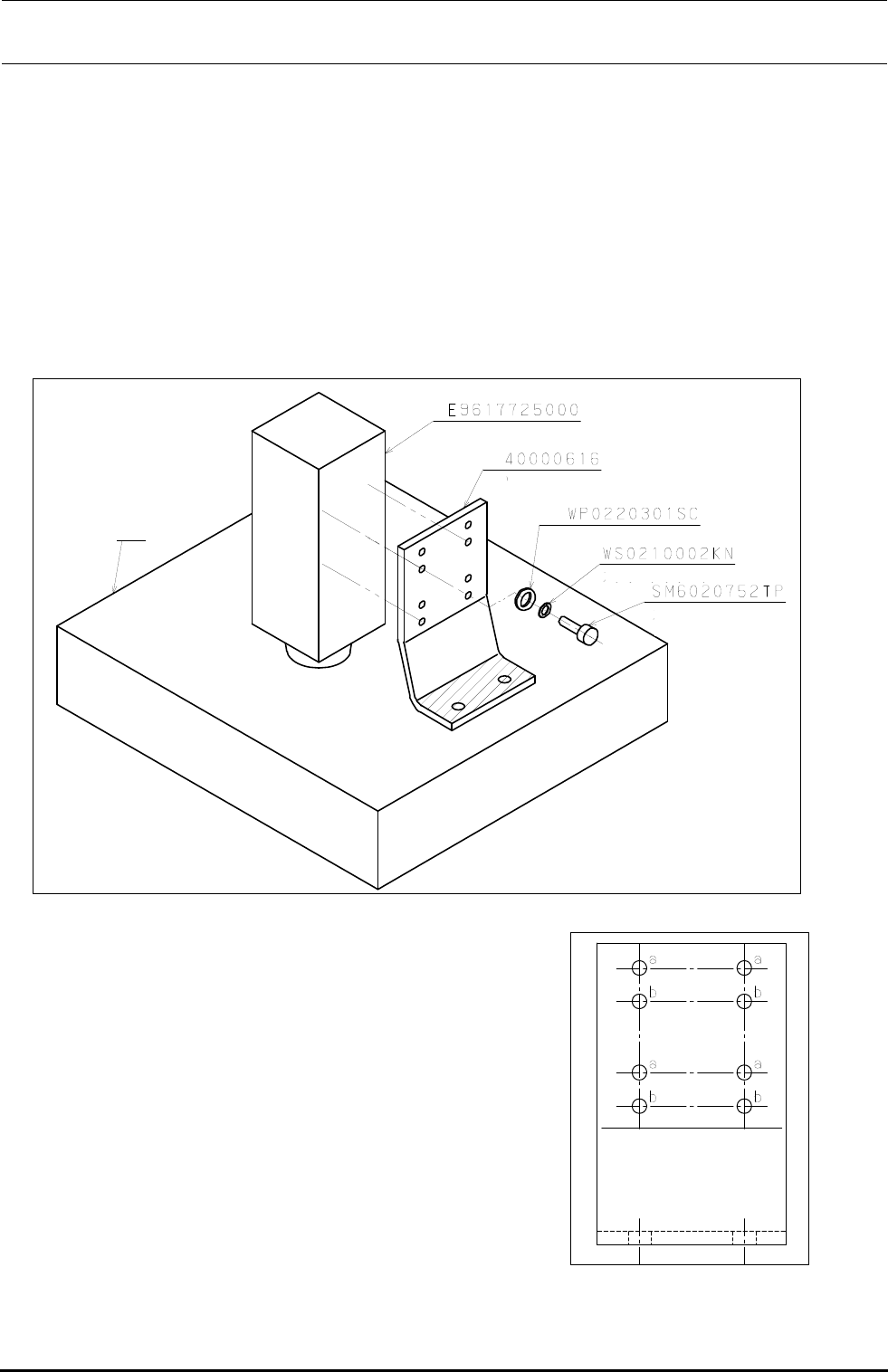

图 8-1-2
固定ＣＣＤ摄像机和摄像机支架时，机器的头部高度的规格不
同。
１２ｍｍ规格时，使用ａ孔。
２０ｍｍ规格时，使用ｂ孔。
（上图为２０ｍｍ规格）
8-2
