Rev2.00 维修调整要领书 ＦＰＩ 内部零件构成 （ 前 ） 固定螺丝 固定螺丝 FPI 护罩 平垫片X 2 固定螺丝 ( 接基板连接器) 电缆A 组 ( 接基板连接器) 平垫片 电缆B 组 弹簧螺旋 FPI支 架 F 垫片 LED基 板 电缆A 组 滑动器 固定螺丝 固定螺丝 FPI护 罩 U20组 件 3
Rev2.00
维修调整要领书

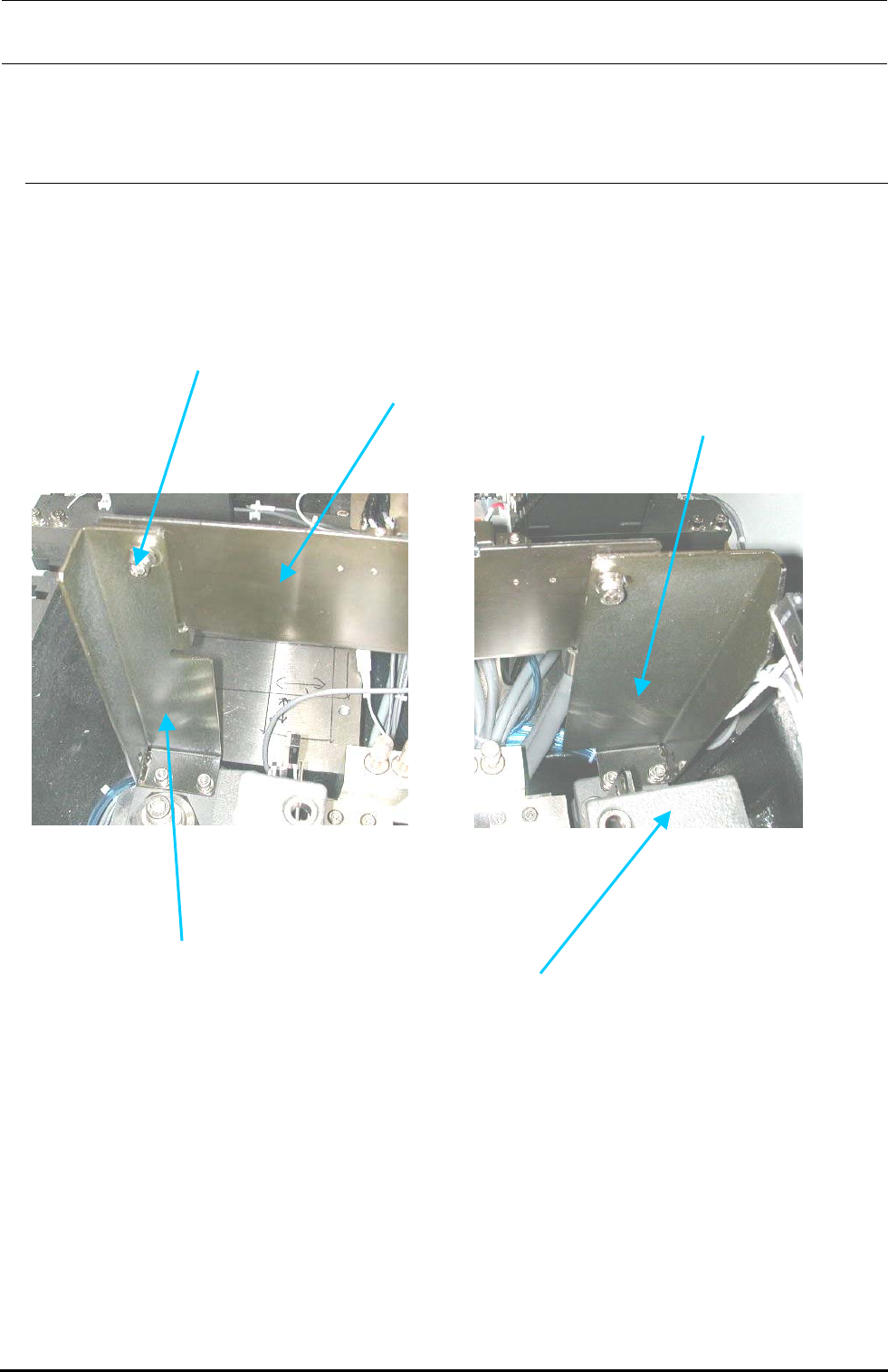

16-2. ＦＰＩ（后）的拆卸
如上图所示，挂供料器支架（两侧）固定的ＦＰＩ侧支架ＲＲ／ＲＬ的钩上，用Ｍ６×１２螺丝ｃａｐ固定。
卸下２个螺丝，向上方向滑动就可以卸下。
Ｍ６×１２螺丝ｃａｐ
ＦＰＩ装配件Ｒ
ＦＰＩ侧支架ＲＬ
ＦＰＩ侧支架ＲＲ
供料器架ＲＲ
2
Rev2.00
维修调整要领书

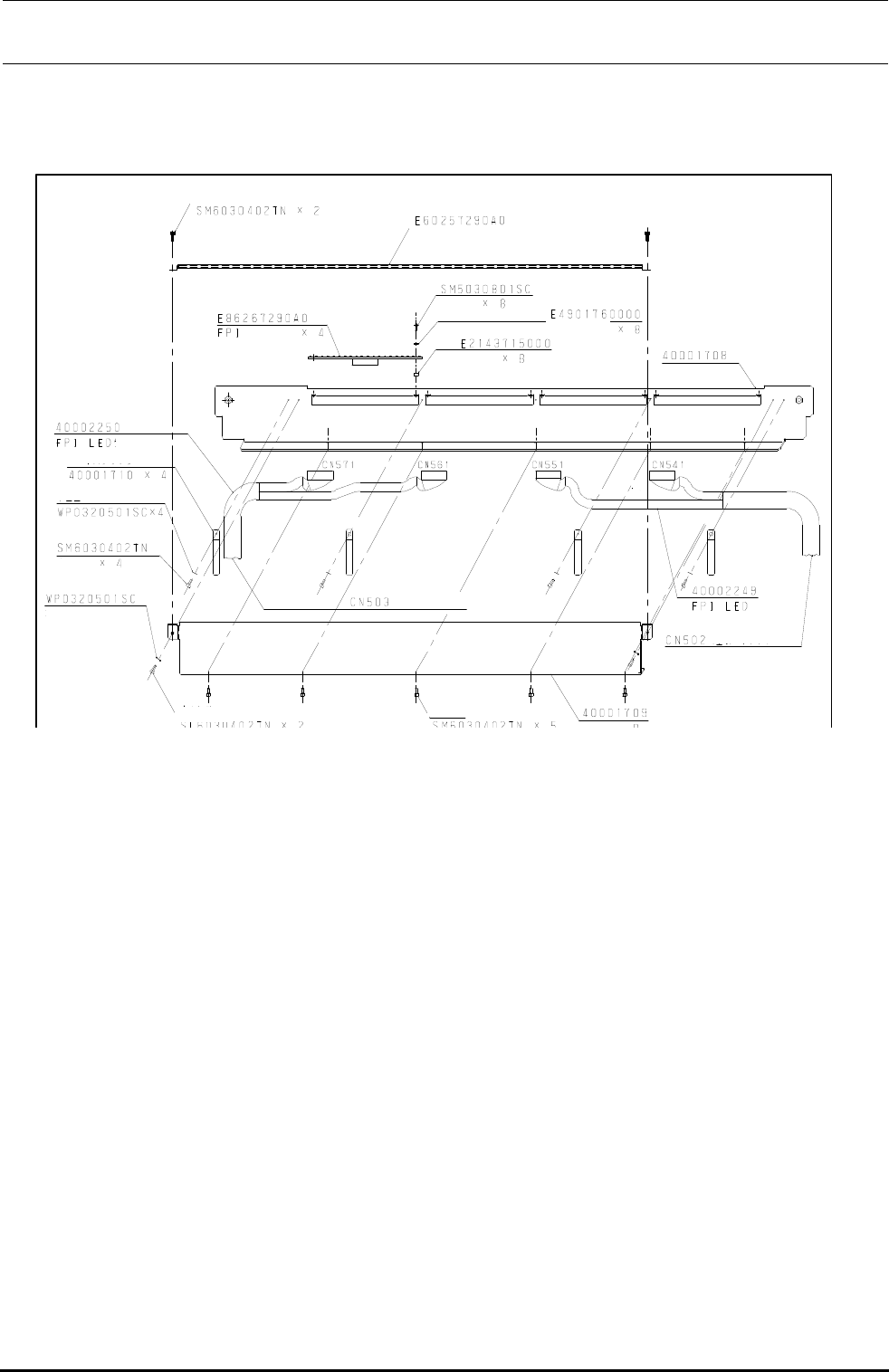

ＦＰＩ内部零件构成（前）
固定螺丝
固定螺丝
FPI
护罩
平垫片X2
固定螺丝
(接基板连接器)
电缆A组
(接基板连接器)
平垫片
电缆B组
弹簧螺旋
FPI支架F
垫片
LED基板
电缆A组
滑动器
固定螺丝
固定螺丝
FPI护罩U20组件
3
Rev2.00
维修调整要领书

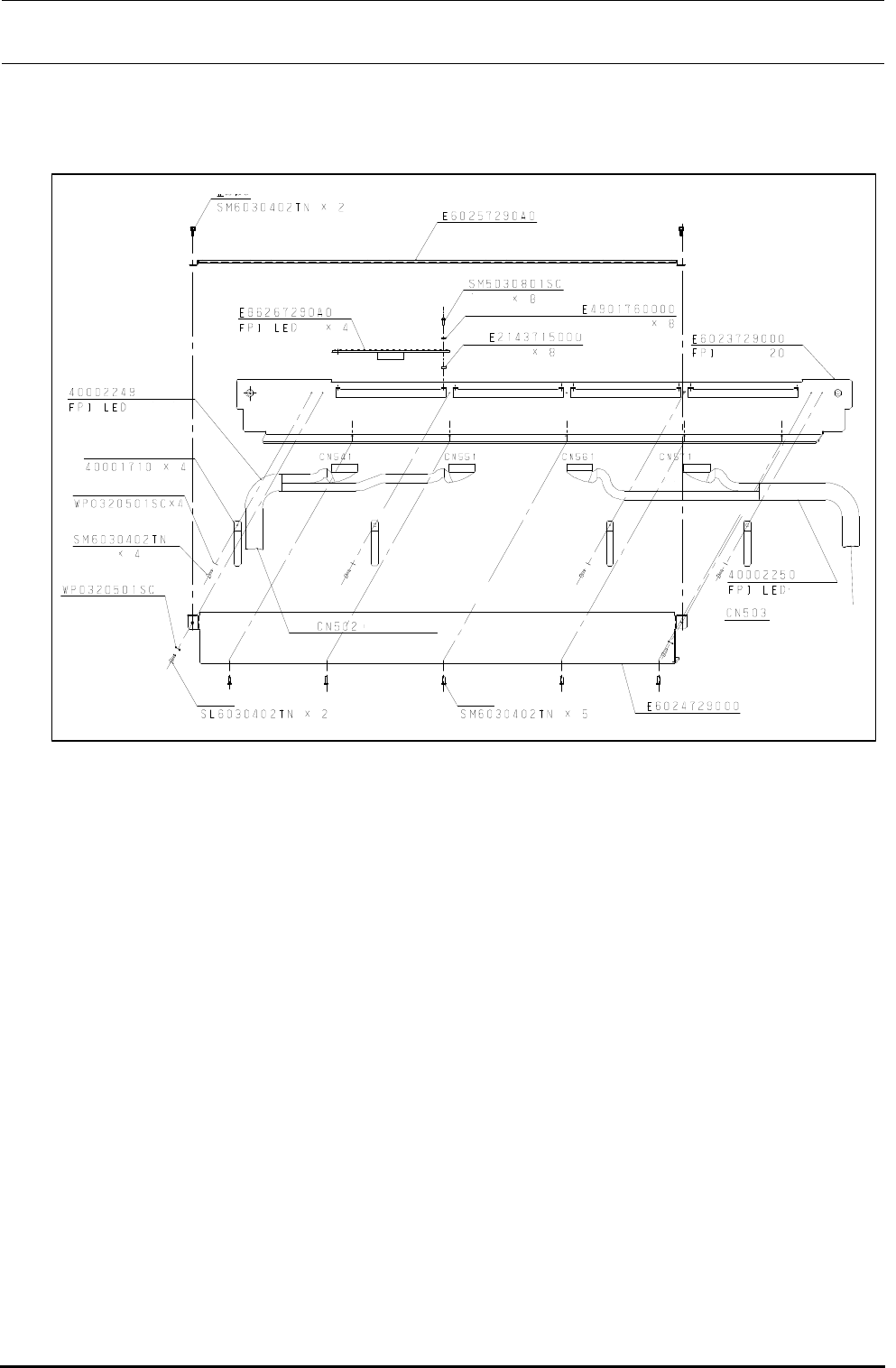

ＦＰＩ内部零件构成（后）
固定螺丝
FPI护罩U20组
基板
固定螺丝
滑动器
垫片 FPI支架
固定螺丝固定螺丝
固定螺丝
平垫片x2
平垫片
弹簧螺旋
电缆A组
电缆B组
（接基板连接器)
（接基板连接器)
FPI护罩20
4
