R E V 2 . 0 0 维修调整要领书 14-67 １４－１０－２－２． 电池的更换 警告 １） 请把手表、戒指、项链或其它金属物卸下之后再进行作业 。 ２） 请使用绝缘工具进行操作 。 ３） 电池上请不要放工具或金属部件 。 １）卸下 UPS 底部的 2 个螺丝。 ２） 卸下正面护罩。 ３）卸下正面的 4 个螺丝。
REV2.00
维修调整要领书
14-66
14-10-2 ＵＰＳ电池的更换
警告
为了避免因触电而发生重伤事故，请关掉总开关。
请确认主机的主断路器和主开关是否关闭。
开关是指建筑物上安装的电源开关，不是指机器上的开关。
１４－１０－２－１．ＵＰＳ的拆卸
２） 卸下ＵＰＳ前部的端子座和ＵＰＳ主机固定螺丝，把ＵＰＳ拉到前面。
从通讯连接器拔
下插头
从电源插座拔下插
头。
卸下固定 UPS 的钣金螺
丝。
REV2.00
维修调整要领书
14-67
１４－１０－２－２．电池的更换
警告
１）
请把手表、戒指、项链或其它金属物卸下之后再进行作业。
２）
请使用绝缘工具进行操作。
３）
电池上请不要放工具或金属部件。
１）卸下 UPS 底部的 2 个螺丝。
２）卸下正面护罩。
３）卸下正面的 4 个螺丝。
REV2.00
维修调整要领书
14-68

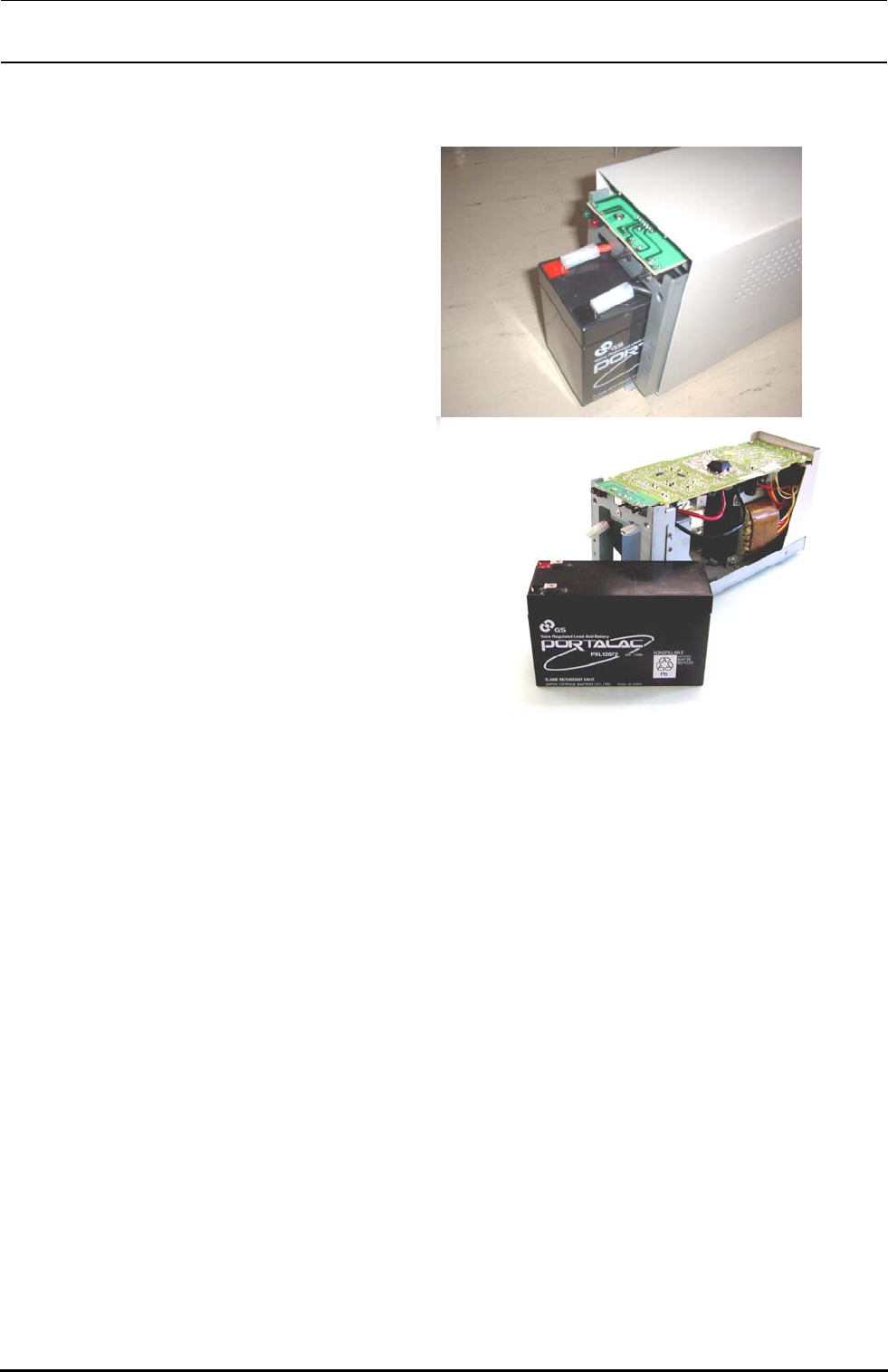

４）拉出电池。
５）请差下连接电池和 UPS 的 2 条导线。
把电池线的红线作为正极（＋），把黑线作
为负极（－），连接新电池。
