Rev2.00
维修调整要领书

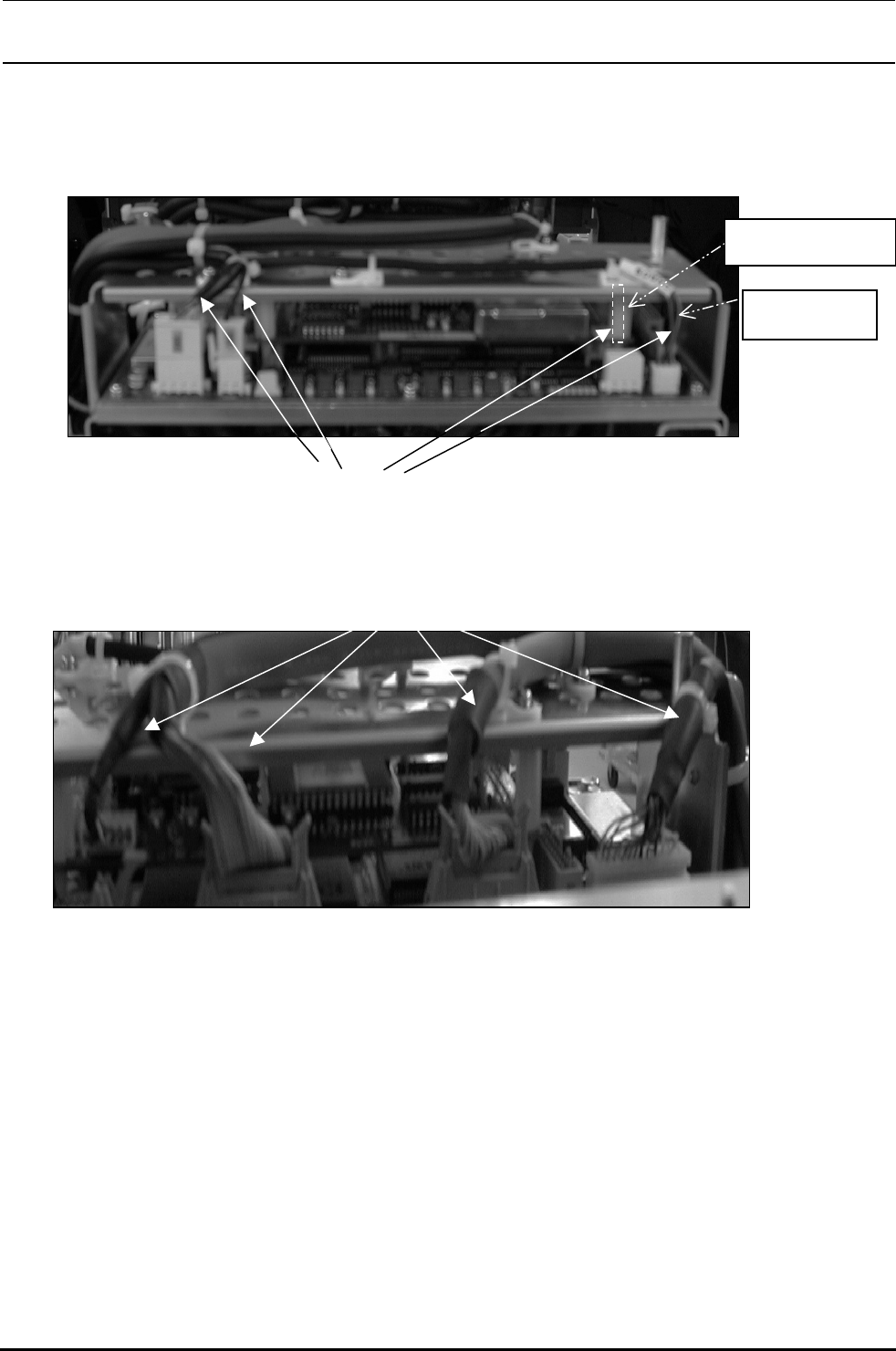

3）连接贴片头主基板的电缆，配线要配得伏贴，避免电缆撑开。
配线时不要让电缆撑开。
图1-8-8-3
后侧也相同
图1-8-8-4
(仅 KE-2060/2060R)
OCC 中继电源电缆
(选购件)
坏板标记传感器
１－35
Rev2.00
维修调整要领书

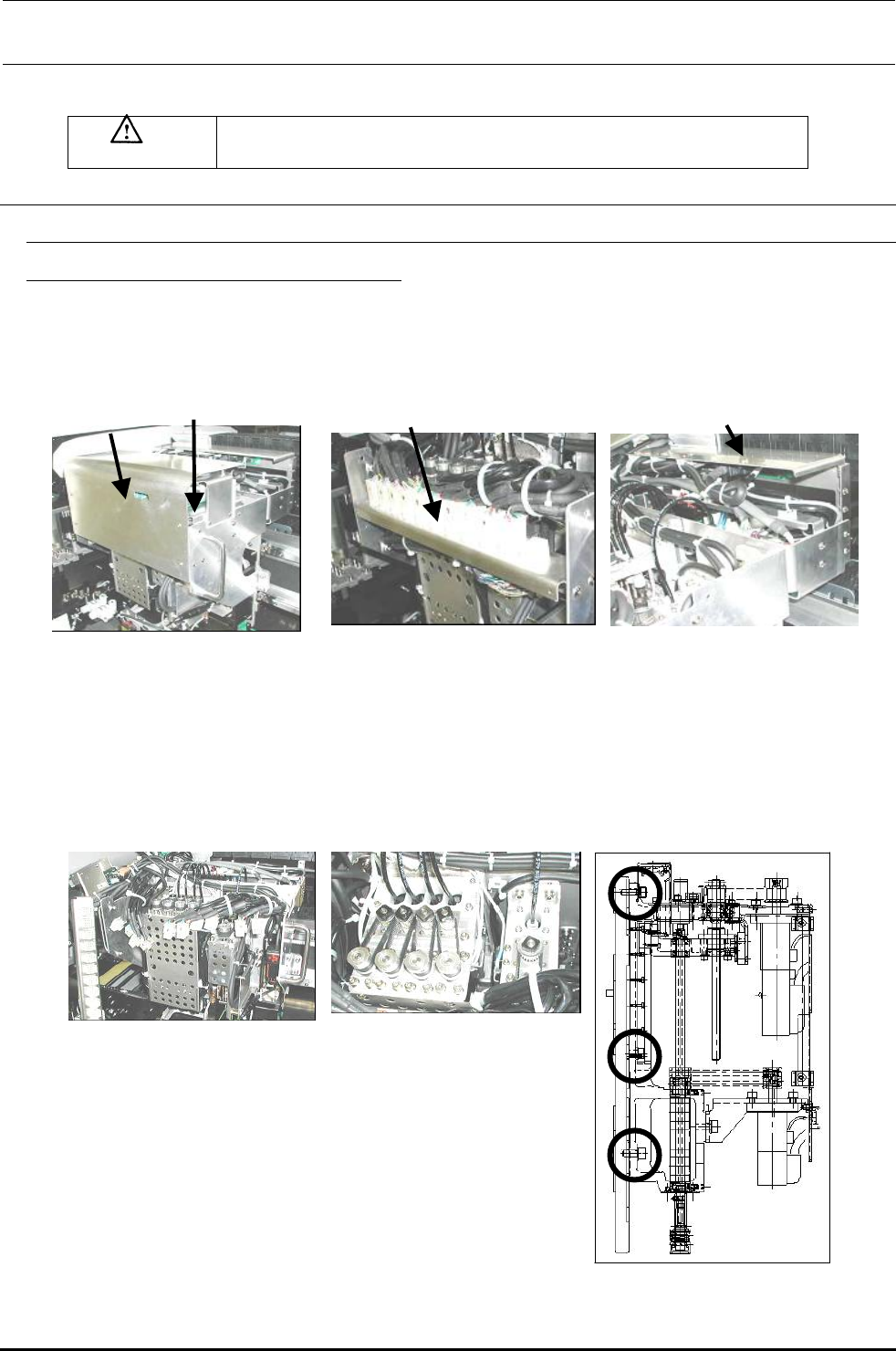

危险 为了防止突然的起动造成事故，请关掉电源之后再进行操作。
2 贴装头装置
2-1．贴装头装置的更换和更换后的调整
2-1-1．ＭＮＬＡ贴装头
１）卸下护罩①。（安装螺丝 4 个）
２）卸下贴装头主电路板的机座②。（在两侧各有 2 个安装螺丝）
３）卸下插头座③。
（在两侧各有 2 个安装螺丝）
４）卸下 OCC 连接电路板座④。（在两侧各有２个安装螺丝）
图２－１－１ 图２－１－２ 图２－１－３
５）②③④把所有的贴装头放倒到左侧。（参照图２－１－４）
６）从半连接器卸下空气软管。（参照２－１－５）
７）从贴装头传感器电路板上拔下电缆线插头。剪段中间的束线带。
（参照２－１－５）
８）用手按住不要让贴装头掉下来，卸下ｃａｐ⑤（６个）。（参照图２－１－６）
９）从贴装头板上拔下贴装头上下２个平行销，注意不要碰到
其它零部件。
１０）安装时请按照相反的顺序进行。
①
②
③
④
※在贴装头安装螺丝⑤（６个）上涂上锁定漆２４２后，拧紧
固定，拧紧转矩为７．０ Nm。
※各插头上有黑点。点数表示贴装头的号码。
※把贴装头组装到上下 2 个位置，上孔为元件高度２０ mm 机
用，下孔为１２ｍｍ机用。
１１）更换了贴装头后，需要重新输入ＭＳ参数。输入项目请
参照２－９项。 图２－１－６
2－1
Rev2.00
维修调整要领书
注）贴装头和贴装头板之间，插有间隙片（上下 2 处）。此间隙便是为了调整左右的贴装头的 Y 方向的
偏斜而用。
重新安装贴装头时，安装其它的贴装头时也使用此间隙片，或使用相同厚度的间隙片。
在间隙片上涂上微量的润滑脂，贴到贴装头板扇在安装到贴装头上。
表２－１－１
图
２－１－７
MNLA 贴装头间隙片
贴装头中心间隙片
货 号 品 名 厚度（ｍｍ）
Ｅ３０１９７２１０００ 中心间隙片 A ０．１
Ｅ３０２０７２１０００ 中心间隙片 B ０．０５
Ｅ３０２１７２１０００ 中心间隙片 C ０．０３
Ｅ３０４７７２９０００ 中心间隙片 D ０．０２
Ｅ３００１７２１０００ MNLA 贴装头间隙片 A ０．１
Ｅ３００２７２９０００ MNLA 贴装头间隙片 B ０．０５
Ｅ３００３７２９０００ MNLA 贴装头间隙片 C ０．０３
E ３００８７２９０００ MNLA 贴装头间隙片 D ０．０２
2－2
