5-9．支承台原点传感器（BU原点传感器）的更换
１）从三传感器架卸下传感器。
２）把传感器和传感器配件之间的距离调整为 1ｍｍ。
图５－９－１
传感器附属螺丝
BU 传感器架
扎线带用
E4115729OOO
E9466729AAO BU 原点传感器(L)
5-11
Rev2.00
维修调整要领书
5-10．Ｔ－ＰＩＮ传感器的更换
１）卸下调整螺丝，卸下传感器架，更换传感器。
安装时，把中心销只下降 1.5
-0
０
.5 ｍｍ的状态下，拧松
调节螺丝上下移动传感器架把Ｔ・ＰＩＮ传感器调整到Ｏ
Ｎ。
２）进行电缆线的处理。
ＮＯ 货号 品名
① 40002122 Ｔ．ＰＩＮ ＳＥＮＳ ＡＳＭ
② SL6030692TN
SCREW
图５－１１－１
调
整
螺
丝
传
感器
架
Ｔ・ＰＩＮ
传
感器
2
1
图５－１０－１
5-12
Rev2.00
维修调整要领书

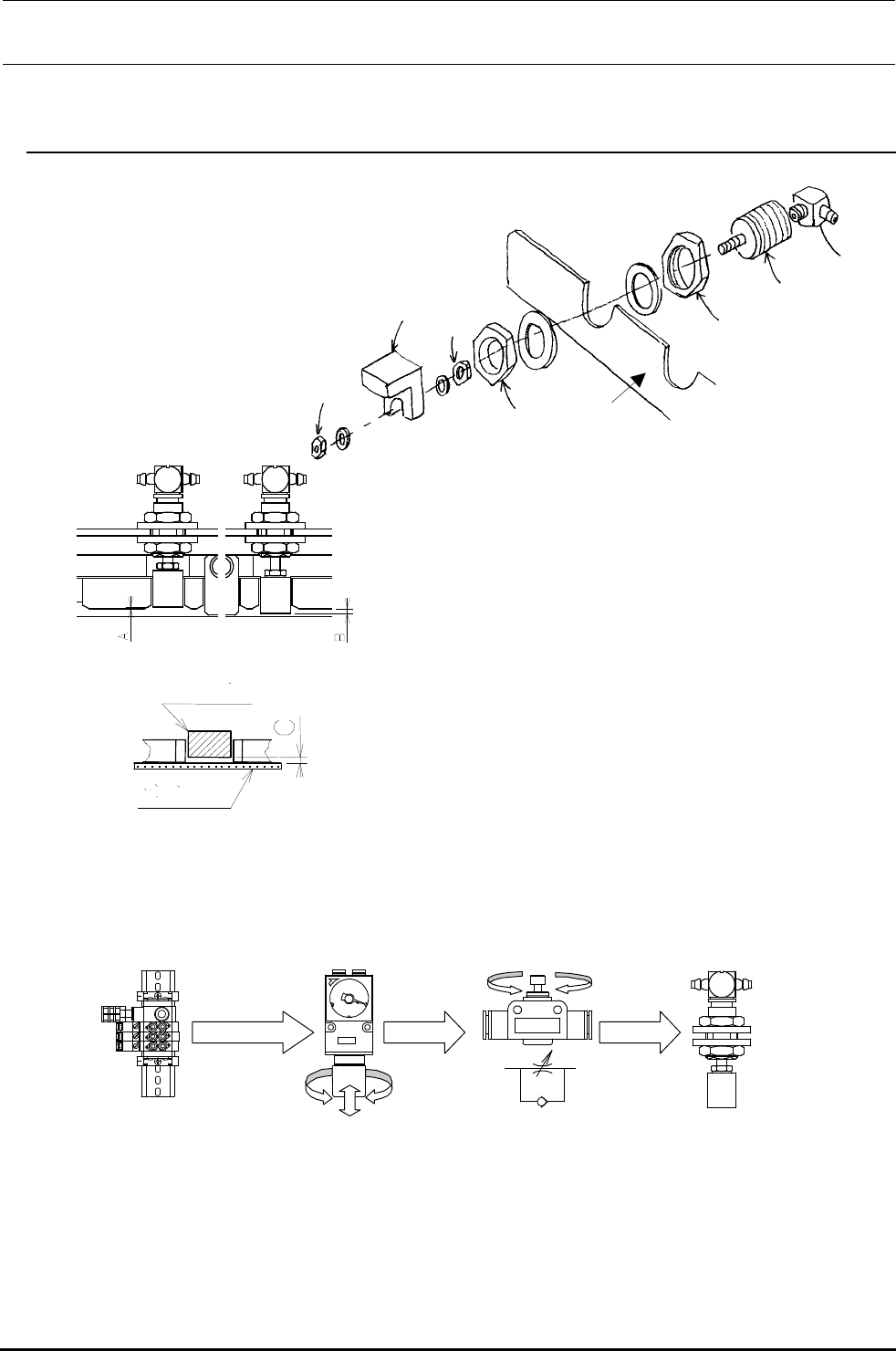

5-11．推顶器Ｙ缸筒的更换（外形基准）
１）从①缸筒或②，卸下③。
２）拧松①缸筒的螺母（附属
品），从④卸下。
３）拧松⑥螺母（附属品）卸
下①缸筒前端的⑤推顶器
Ｂ。
４） 按照（３）～（１）的顺序进行安装。
安装时，请按照以下的程序进行确认和调整。
h
h
g
e
e
d
c
④
图５－１１－１
①把 Ｙ推顶器的凸出量在ＯＮ时调整为 B＝１．５ｍ
ｍ ± 0.1mm, Ｏ Ｆ Ｆ 时调整为 A＝－０．５ｍｍ±
0.1mm。（参照图 5-11-2）
图５－１１－２
② 把Ｙ推顶器和传送皮带之间的间隙调整为Ｃ＝
０．２ｍｍ以下。
Gui
③ 把减压阀 0.5 Ｍｐａ、从全闭转 2 圈打开进行调整。
④ 安装后，放入空气（０．４９Ｍｐａ），用空气的ＯＮ、ＯＦＦ来确认推顶器的动作是否顺畅。
电磁阀 减压阀：０．５ＭＰ
从全闭转 2 圈打开（用锁定
螺母固定）
Ｙ推顶器
图５－１１－３
Y 推顶器
传送皮带
