Rev2.00 维修调整要领书 2-6． 皮带的更换 2-6-1． ＭＮＬＡ贴装头 同步皮带Ｚ的更换 更换了同步皮带Ｚ之后，需要重新输入Ｚ轴原点的位置调整和 Z 轴高度有关的激光有关的ＭＳ参数。 （输入项目请参照２－９项。） １） 按照２－２－１项的１） ～３） ， 向尖头方向松 开同步皮带Ｚ。 ２）更换同步皮带Ｚ⑨。 ※ 在 Z 马达安装螺丝 （４个） 上涂上锁定漆２４２ 后，用转矩２．３ Nm 进行固定。 ※ 皮带张力，请按照２－２…
Rev2.00
维修调整要领书
2-5-2．FMLA贴装头
请从Ｚ传感器卸下贴装头上ＳＰＩＣ⑧进行更换。
⑧
图２－５－３
2－20
Rev2.00
维修调整要领书

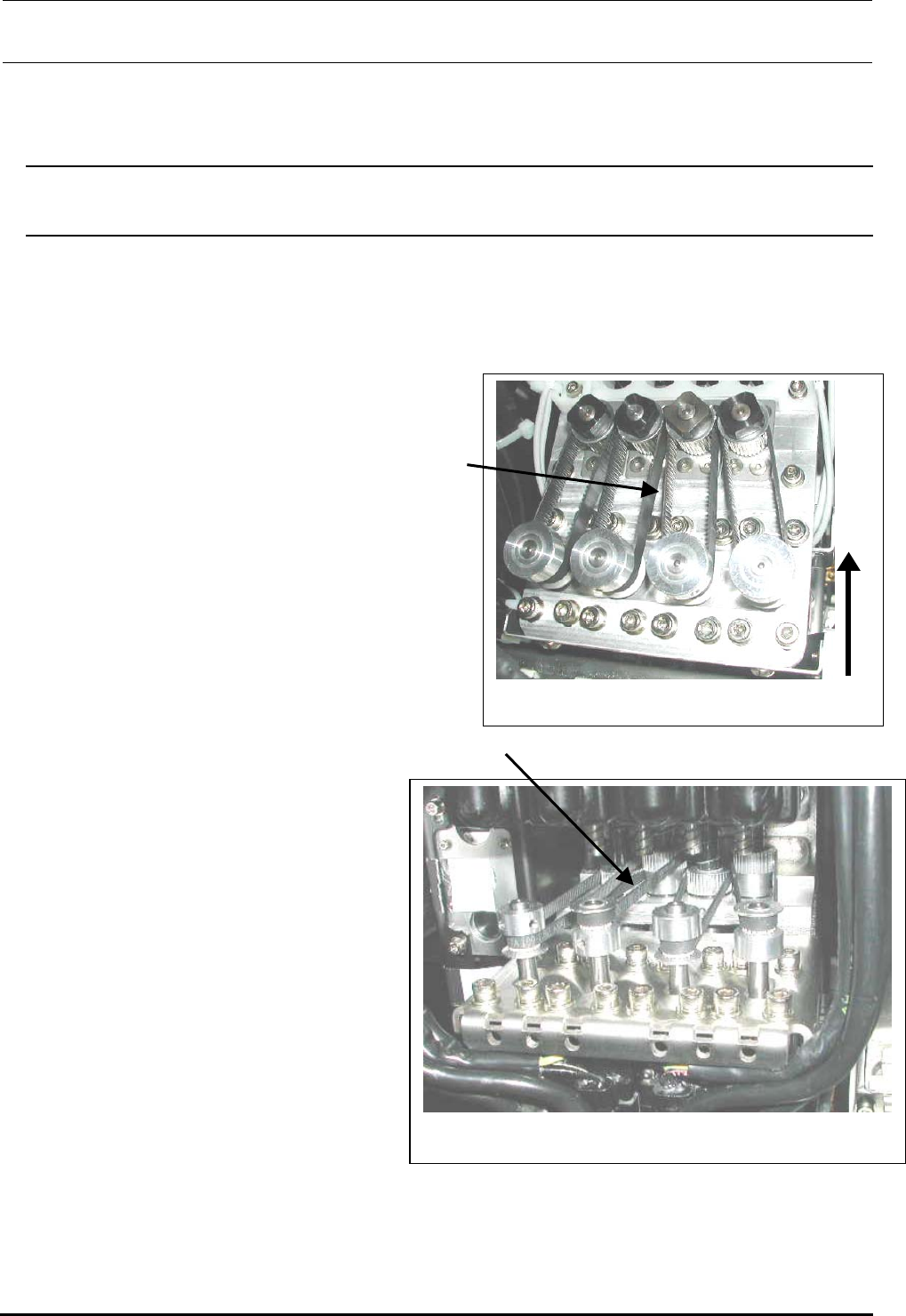

2-6．皮带的更换
2-6-1．ＭＮＬＡ贴装头
同步皮带Ｚ的更换
更换了同步皮带Ｚ之后，需要重新输入Ｚ轴原点的位置调整和 Z 轴高度有关的激光有关的ＭＳ参数。
（输入项目请参照２－９项。）
１）按照２－２－１项的１）～３），向尖头方向松
开同步皮带Ｚ。
２）更换同步皮带Ｚ⑨。
※ 在 Z 马达安装螺丝（４个）上涂上锁定漆２４２
后，用转矩２．３ Nm 进行固定。
※ 皮带张力，请按照２－２－１项 Ｚ马达（参照
Ｐ２－7）进行调整。
同步皮带θ的更换
更换了同步皮带θ之后，需要重新输入轴的原点有
关的ＭＳ参数。
图２－６－１
图２－６－２
⑩
⑨
（输入项目请参照２－９项。）
１）按照２－２－２项的１）～３），松开
同步皮带θ。
２）拧松安装环的安装螺丝（２个），从螺
旋轴卸下安装环。
３）从 Z 滑动架卸下螺旋轴支架的轴承。
４）更换同步皮带θ⑩。
※ 固定安装环时，请注意和螺旋轴应没有
间隙。
※ 皮带张力，请按照２－２－２项 θ马
达（按照Ｐ２－９）进行调整。
2－21
Rev2.00
维修调整要领书
2-6-2．FMLA贴装头
同步皮带ＩＣＺ的更换
更换了同步皮带ＩＣＺ之后，需要重新输入Ｚ轴原点的位置调整和 Z 轴高度有关，激光有关的ＭＳ参
数。（输入项目请参照２－９项。）
１）按照２－２－３项的１）２）松开同
步皮
⑪
带ＩＣＺ 。 ⑪
图２－６－３
２）更换同步皮带ＩＣＺ。
※ 在ＩＣ Z 马达安装螺丝（４个）上涂
上锁定漆２４２后，用转矩２．３ Nm
进行固定。
※ 皮带张力请按照２－２－３项 IC 马
达（参照Ｐ２－10）进行调整。
