Rev2.00
维修调整要领书
危险 为了防止突然的起动造成事故，请关掉电源之后再进行操作。
9 供料器・一次更换台车（选购品）
9-1. 整体图
驱动器支架
供料器
d 插头
c 空气软管
d 插头
c 空气软
管
ブ
供料器R
4
000
0590
驱动器气缸R
40000576
驱动器支架
バンクリフターL
40000588
驱动器气缸L
40000575
图 9-1
Ｅ２６３４７２１０００：驱动器支架Ａ――标准
４００００５９８：驱动器支架Ｃ――选购品（一次更换台）
9-1
Rev2.00
维修调整要领书
9-2. 驱动器气缸的更换
１） 关闭主体电源
２） 切断主体总压缩空气（手阀）。 使用选购品一次更换台时，从主体卸卸一次更换台，按选择器ＯＮ、
左右的控制杆，让提升器上升之后，切断总压缩空气。
３） 请卸下左右的空气软管①和插头②。

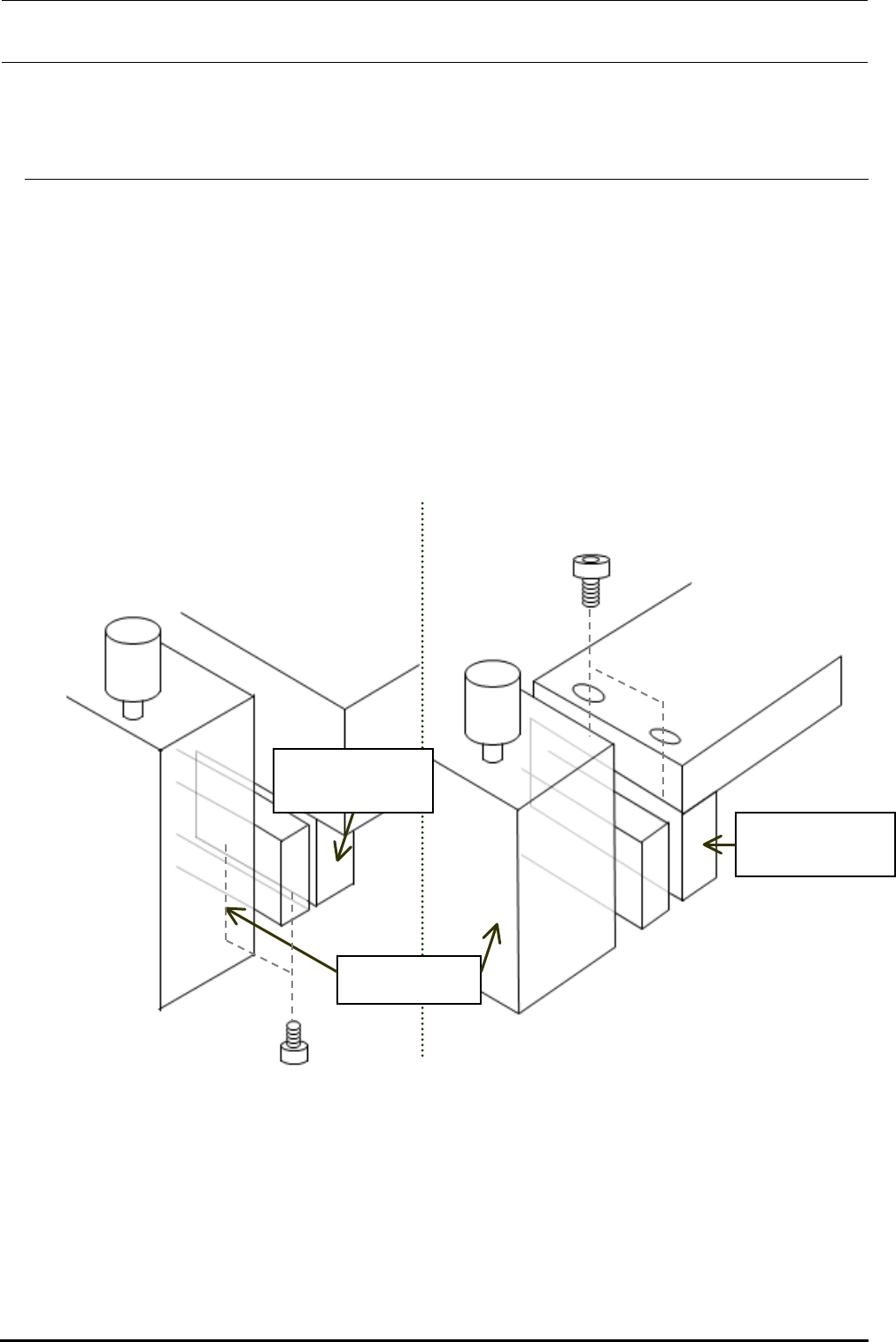

４） 卸下驱动器支架的安装螺丝
标准时，从下方安装到供料器下面。
一次更换台时，从上方安装到供料器升降器下面。
（标准）
供料器
（一次更换台）
供料器升降器
9-2
驱动器
支架A
图 9-2-1
驱动器
支架C
驱动器气缸
Rev2.00
维修调整要领书
9-3
５） 更换新的驱动器气缸，与图 9-2-2 相反组装。
〈注意〉 请在有平面的机台货供料器上面操作。
图 9-2-2
※ 驱动器气缸的左右方向，在驱动器气缸之间安装时不要有间隙。
（图 9-2-3）。
※ 上下方向，把驱动器支架顶到主体的加固条，安装时供料器上面（作业台）和气缸之间不要有间
隙。
（图 9-2-4）。
〈注意〉 驱动气缸，请更换左右两侧的。
图 9-2-3 图 9-2-4
６） 安装时，请按照相反的程序操作。
不要有间隙 应没有间隙
更换的气缸
不更换的气缸
