Rev1.00 维修调整要领书 11-1 危险 为了防止突然的起动，造成的事故，请关掉电源之后再操作 。 11 ＳＷ 类 11-1． 按键开关的更换 ① 伺服 ＳＷ ② 起动 ＳＷ ③ 在线 ＳＷ ④ 原点 ＳＷ ⑤ 停止 ＳＷ ⑥ 信号灯 ＳＷ ⑦ 供料器 ＳＷ ⑧ 键盘变换 ＳＷ １） 卸下前侧 ＰＷＢ 护罩 。 ２） 卸下操作基板 。 ３） 卸开关时， 请用手按住护罩背面开 关上的金属部件， 然后向前拔， 就 可以卸下来 。 （其…
Rev2.00
维修调整要领书
10-3
Rev1.00
维修调整要领书
11-1
危险 为了防止突然的起动，造成的事故，请关掉电源之后再操作。
11 ＳＷ类
11-1．按键开关的更换
① 伺服ＳＷ
② 起动ＳＷ
③ 在线ＳＷ
④ 原点ＳＷ
⑤ 停止ＳＷ
⑥ 信号灯ＳＷ
⑦ 供料器ＳＷ
⑧ 键盘变换ＳＷ
１） 卸下前侧ＰＷＢ护罩。
２） 卸下操作基板。
３） 卸开关时，请用手按住护罩背面开
关上的金属部件，然后向前拔，就
可以卸下来。
（其构成请参看 14-9-3-2 章。）
４） 安装时，请按照相反的程序安装。
1
2
3
4
5
6
3
7
8
7
6
8

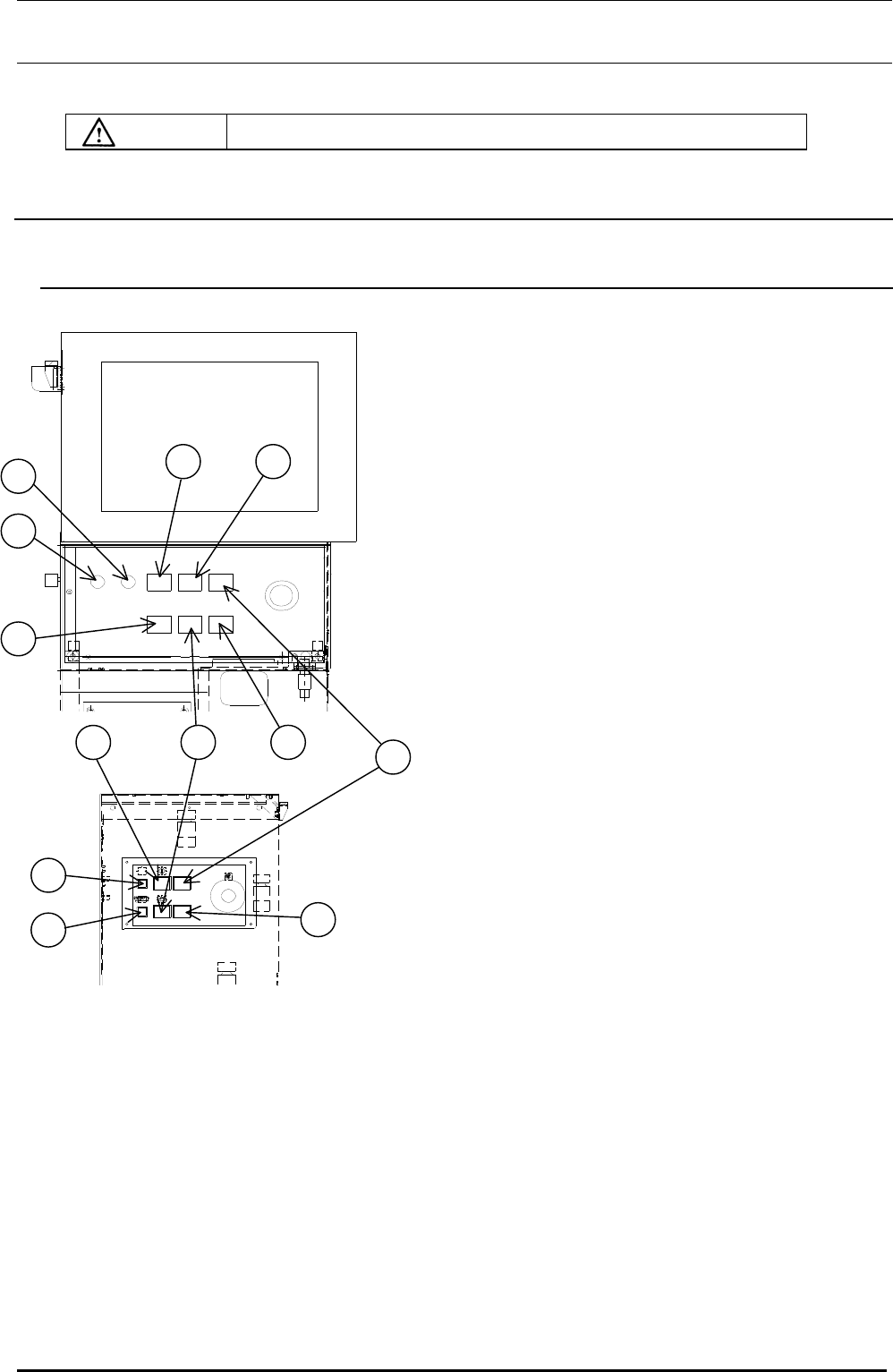

図１１－１－１
Rev1.00
维修调整要领书

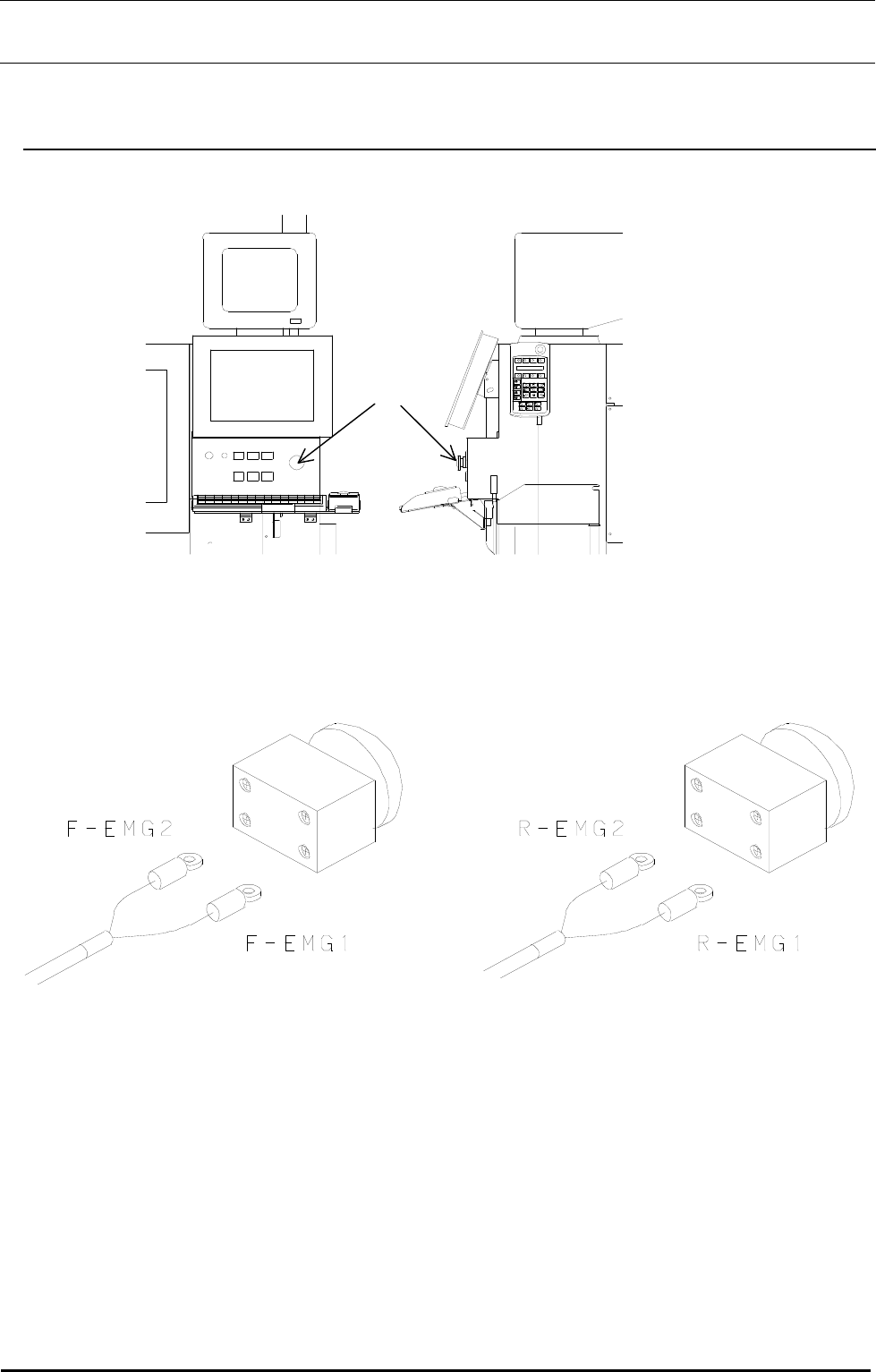

11-2．紧急停止开关的更换
１）更换紧急停止开关时，转动①和②的旋钮，从护罩背面卸下开关。
1
2
图 11-2-1
２）用螺丝刀卸下开关背面连接的线束，更换开关。
念迦
朔迦
图 11-2-2
11-2
