Rev2.00 维修调整要领书 １－33 1-8-8． 贴片头周围的配线 图 1-8-8-1 KE-2050/2050R/2055R 1 ）参照上图，夹紧各电缆。束线带（大）用于 FC 导承，其他用束线带（小）。夹紧电缆时，不要 强行弯曲电缆或使之过度受力。贴有电缆保护皮的部位，应在该范围内捆束。 CN803 CN804 CN806 CN805 CN802 CN801 CN849 X OCCV （ L ） OCCA （ L ） 磁性膜及…
Rev2.00
维修调整要领书

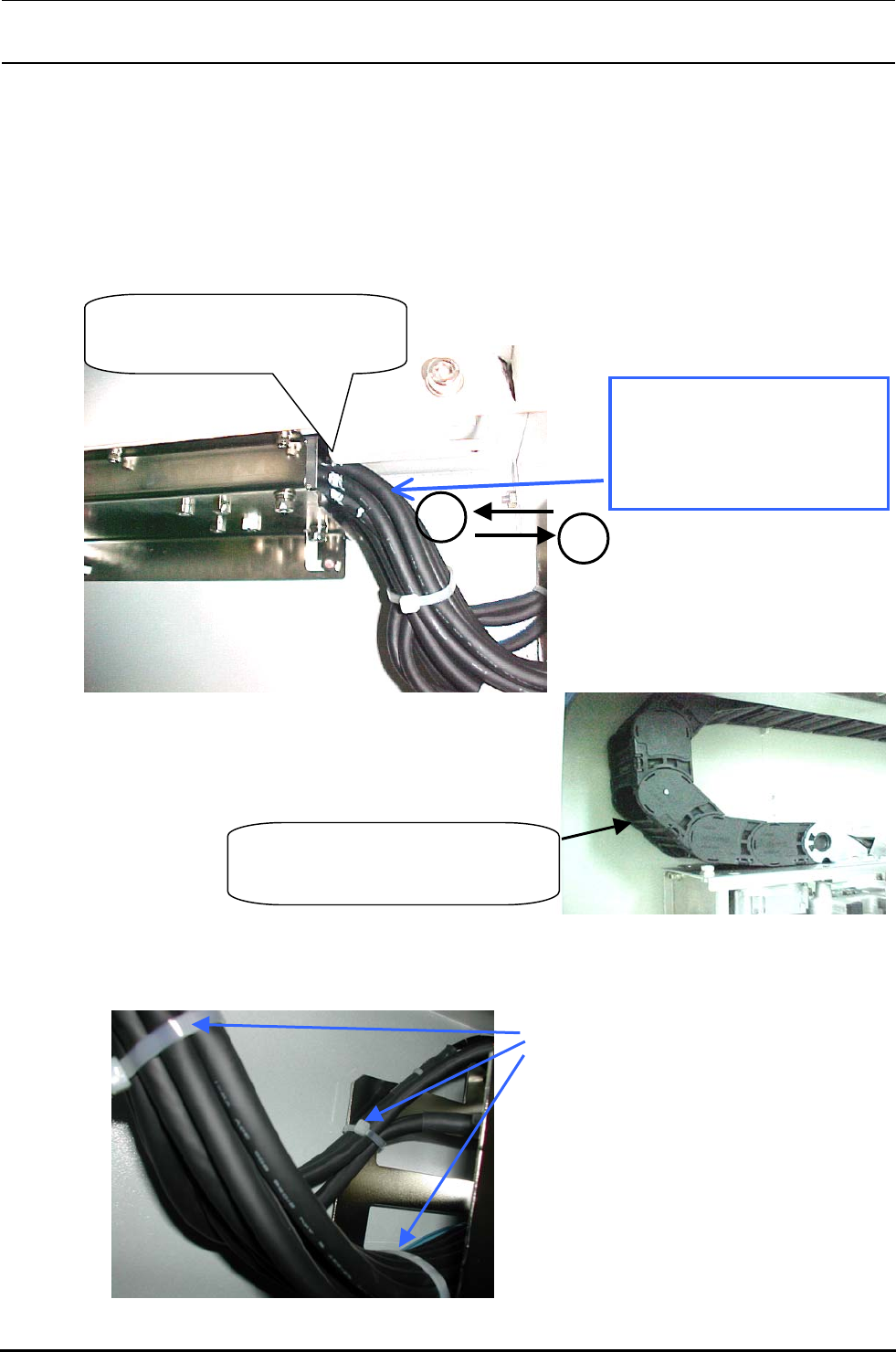

9）CB 角部的装配
·上侧，使 40002232 的记号与「CB 角端面」一致后进行捆束。这时，把 40002232 的电缆向①
所示方向拉一拉，使记号从端面向外露出约 10mm 左右，然后将线束推入到端面位置（②所示
方向），固定在记号位置上。
·对准 40002232 的记号，在 40002234、40002233 电缆的侧面标上记号。
图1-8-7-10
图1-8-7-11
·将 Y 轴移动到最靠身前位置，用手压塑料导轨内部的线束，确认没有挠曲。
图 1-8-7-12
将 Y 轴移动到最靠身前位置，
用手压入线束，确认塑料导轨
内部的线束没有挠曲
把 40002232 线束向①所示方向
拉，使记号从「CB 角端面」向
外露出，然后按②所示方向将线
束推入到端面位置，固定在记号
位置上。
对准 40002232 的记号
在 40002233/40002234 电缆的侧面作
记号
１
２
捆束部位
１－32
Rev2.00
维修调整要领书
１－33

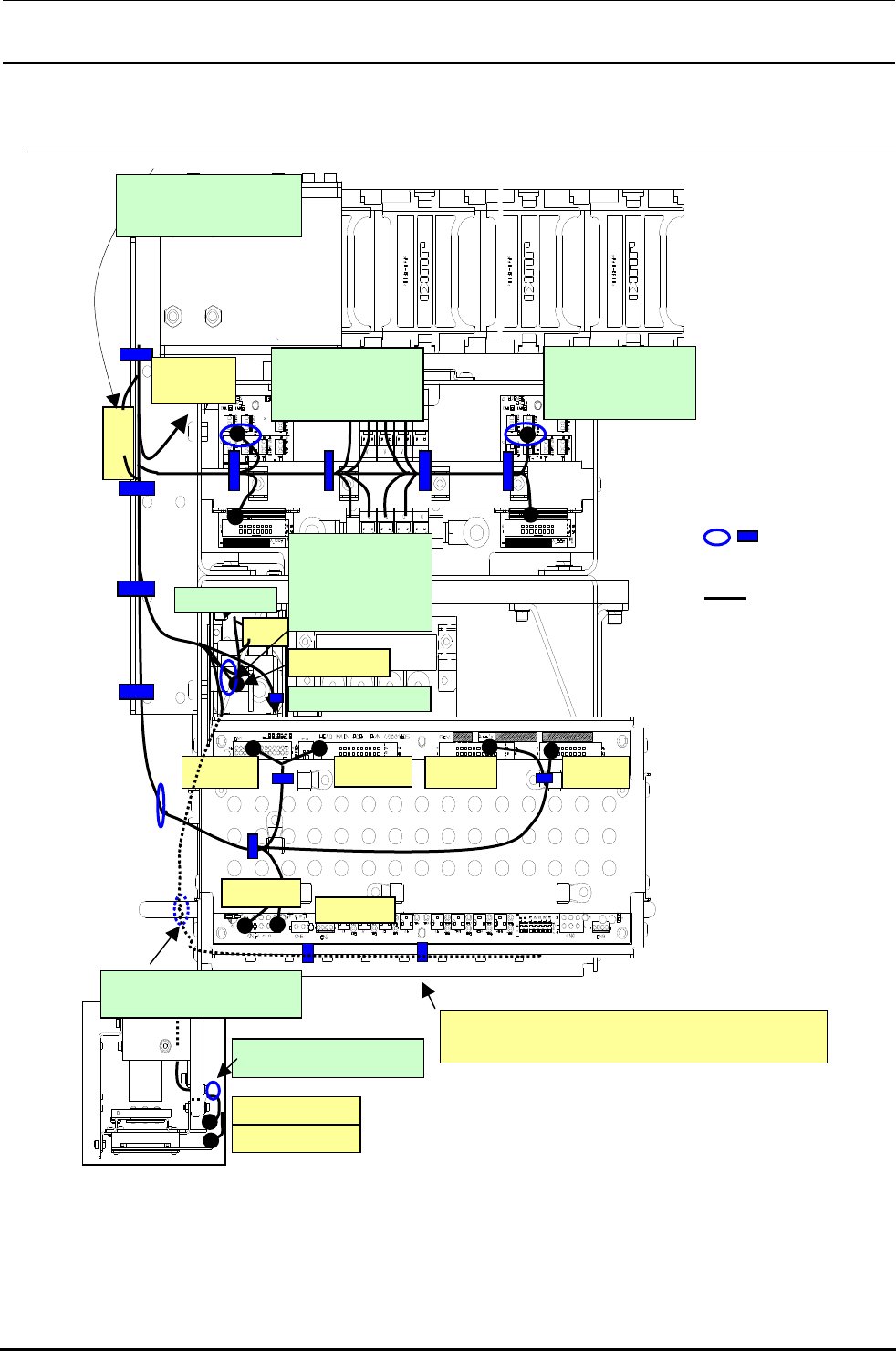

1-8-8．贴片头周围的配线
图1-8-8-1 KE-2050/2050R/2055R
1）参照上图，夹紧各电缆。束线带（大）用于 FC 导承，其他用束线带（小）。夹紧电缆时，不要
强行弯曲电缆或使之过度受力。贴有电缆保护皮的部位，应在该范围内捆束。
CN803 CN804
CN806
CN805
CN802CN801
CN849
X
OCCV（L）
OCCA（L）
磁性膜及 MNLA 的电缆也一
起夹住。
MNLA（往 Z 传感器）
在距连接器 50mm 以
内处把电路板上的
线束夹成一束。
参照下图
夹在摄像机托架 U 上
的电缆
·磁性膜
·OCC 照明、摄像机
·MNLA
夹在被贴片头摇柄共同紧固的
螺钉制动固定基座上
电动机的 Z、θ自左起依次为 CN209、CN210、…、
CN216（要从下朝上插入到电动机连接器座 50）。
往 OCC 中继
电路板
OCC（L）
CN849 的连接器不要
突出到 FC 导承左面
往
中继电
束线带
电缆
在距连接器 50mm 以
内处把电路板上的
线束夹成一束。
Rev2.00
维修调整要领书
１－34
图1-8-8-2 KE-2060/2060R
2）参照上图，夹紧各电缆。束线带（大）用于 FC 导承，其他用束线带（小）。夹紧电缆时，不要
强行弯曲电缆或使之过度受力。贴有电缆保护皮的部位，应在该范围内捆束。
OCCA(L)、OCCA(R)
CN803
CN804
CN806
CN805
CN802
CN801
CN808
X
CN849
只在顶板一侧固
定
往 FMLA
CN849 的连接器不要
突出到 FC 导承左面
夹在摄像机托架 U 上的
电缆
·磁性膜
·OCC 照明、摄像机
·MNLA
在距连接器 50mm 以内处
把电路板上的线束夹成
一
束
。
在距连接器 50mm 以内处
把电路板上的线束夹成一
束
。
往 OCC 中继电路板
参照下图
参照下图
MNLA 往 Z 传感器
FMLA 传感器 往 Z
夹在被贴片头摇柄共同紧
固的螺钉制动固定基座上
电动机的 、θ自左起依次为 CN209、CN210、…、
CN218（要从下朝上插入到电动机连接器座 60）。
Z
OCCV(L)、OCCV(R)
束线带 电缆
磁性膜及 MNLA 的电缆也一
起夹住。（仅限左边的场合
）
