Rev2.00 维修调整要领书 ＜ 调整顺序 ＞ ① 用由尼塔制的张力计，在下图的箭头部分进行测定，确认规格。 调整 Ｘ 马达皮带时，转动皮带轮，在几处 （ 至少 5 处以上 ） 测定张力，确认平均值在规格内。 ・ 张力计的输入值 皮带单位质量 皮带宽度 皮带跨度 皮带种类 机种 (g/m・mm) (mm) (mm) 同步皮带 ＸM 全机种 2.5 20 119 同步皮带 ＸＢ 全机种 3.8 60 1157 ・ 测定位置 前侧 Ｙ 马…
Rev2.00
维修调整要领书
1-1-2．同步皮带ＸＢ

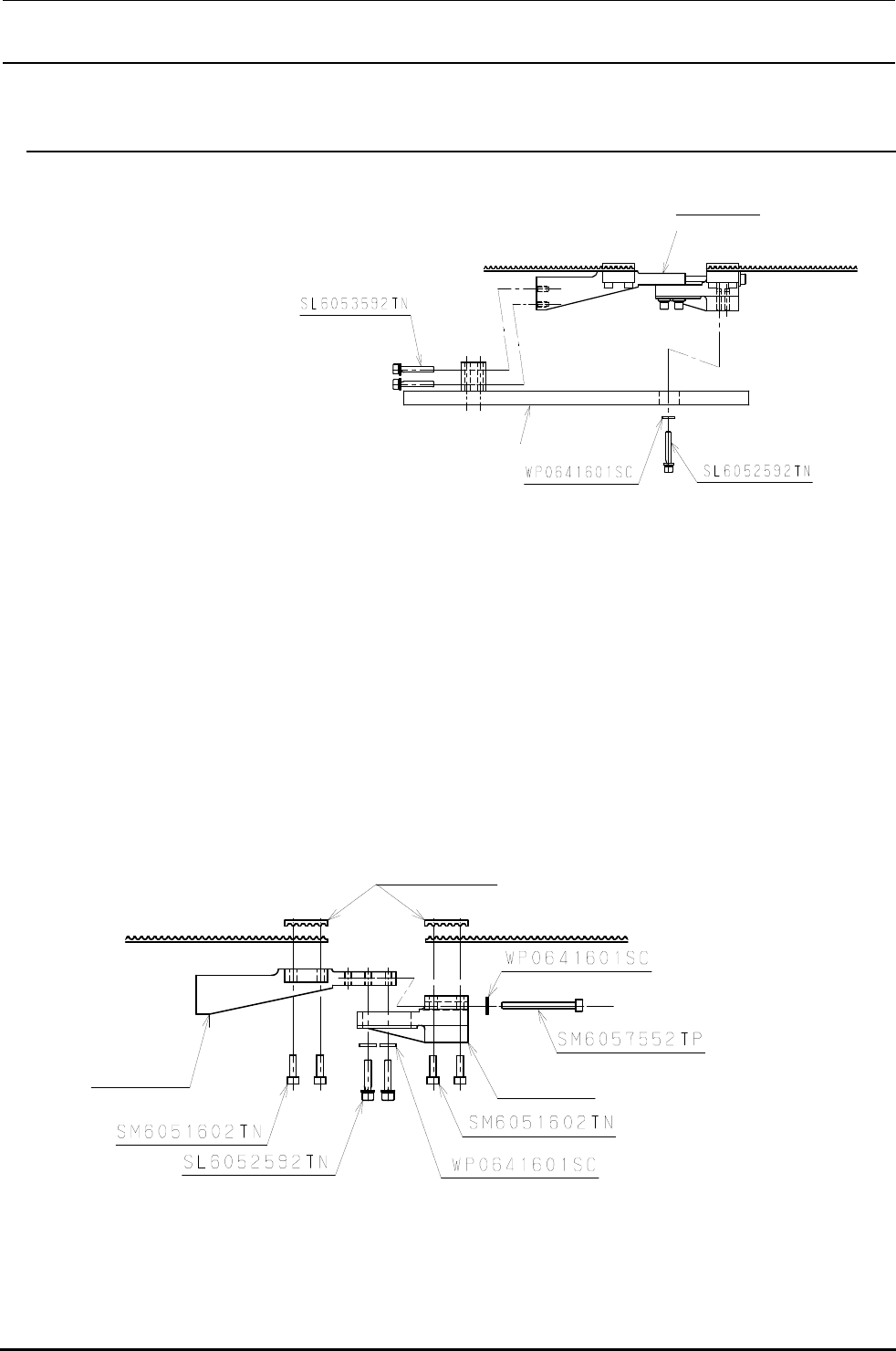

图 1-1-2-1
X皮带支架组
贴装头板
１） 卸下ＳＬ６０５３５９２ＴＮ
（４个）、ＳＬ６０５２５９２Ｔ
Ｎ（３个），卸下贴装头板
和Ｘ皮带支架。
２） 拧松固定支撑Ｘ皮带Ｌ
和皮带支架Ｒ的ＳＬ６０５
２５９２ＴＮ（4 个），拧 松 Ｘ
皮带张力调整螺丝（ＳＭ
６０５７５５２ＴＰ）。然后，
卸下ＳＬ６０５２５９２ＴＮ，
分离Ｘ皮带支架Ｒ。
３） 卸下夹同步皮带的ＳＬ６０４２０９２ＴＮ，更换皮带。
４） 把同步皮带ＸＢ用Ｘ皮带支架（２）和Ｘ皮带支架Ｌ或Ｘ皮带支架Ｒ夹住，用ＳＬ６０４２０９２ＴＮ固定。
此时ＳＬ６０４２０９２ＴＮ涂封漆２７７，然后用５Ｎｍ的扭力均匀地拧紧。
５） 按照相反的顺序组装起来。
６） 调整同步皮带 XB 的张力。（调整顺序参照１－４页）
X
皮带支架
R
X 皮带支架 L
X
皮带支架
(
2
)
图
１－１－２－２
１－3
Rev2.00
维修调整要领书
＜调整顺序＞
① 用由尼塔制的张力计，在下图的箭头部分进行测定，确认规格。
调整Ｘ马达皮带时，转动皮带轮，在几处（至少 5 处以上）测定张力，确认平均值在规格内。
・张力计的输入值
皮带单位质量 皮带宽度 皮带跨度
皮带种类 机种
(g/m・mm) (mm) (mm)
同步皮带ＸM 全机种 2.5 20 119
同步皮带ＸＢ 全机种 3.8 60 1157
・测定位置
前侧
Ｙ马达托架
前侧
X
轴
Y
轴
X 马达皮带
Y
皮带
Y 皮带
X 皮带
后侧
后侧
・规格值
1. 出货时
Ｘ皮带(同步皮带ＸＢ)∶１０００±５０Ｎ
Ｘ马达皮带(同步皮带ＸM)∶１７５±２０Ｎ
2 .在市场调整时
Ｘ皮带（同步皮带ＸＢ）：如果不足 650N，须要调整。
Ｘ马达皮带（同步皮带ＸM）：如果不足 100N，须要调整。
１－4
Rev2.00
维修调整要领书
② 调整方法
・同步皮带ＸM
①拧松固定Ｘ马达的ＳＬ６０５１６９２Ｔ
Ｎ。
②拧松ＮＭ６０５００１ＹＮ，用ＳＭ８０５３
００２ＴＮ调整张力。
③拧紧ＳＬ６０５１６９２ＴＮ。（拧紧转矩：
１５Ｎ・ｍ）
④固定ＮＭ６０５０００１ＴＮ。
X 机架端 L 组件
・同步皮带ＸＢ
①拧松固定Ｘ皮带支架Ｌ和Ｘ皮带支架Ｒ
的ＳＬ６０５２５９２ＴＮ。
②用ＳＭ６０５７５５２ＴＰ调整张力。
③拧紧ＳＬ６０５２５９２ＴＮ。（紧紧转矩：
８．５Ｎ・ｍ）
X皮带支架R
X 皮带支架 L
