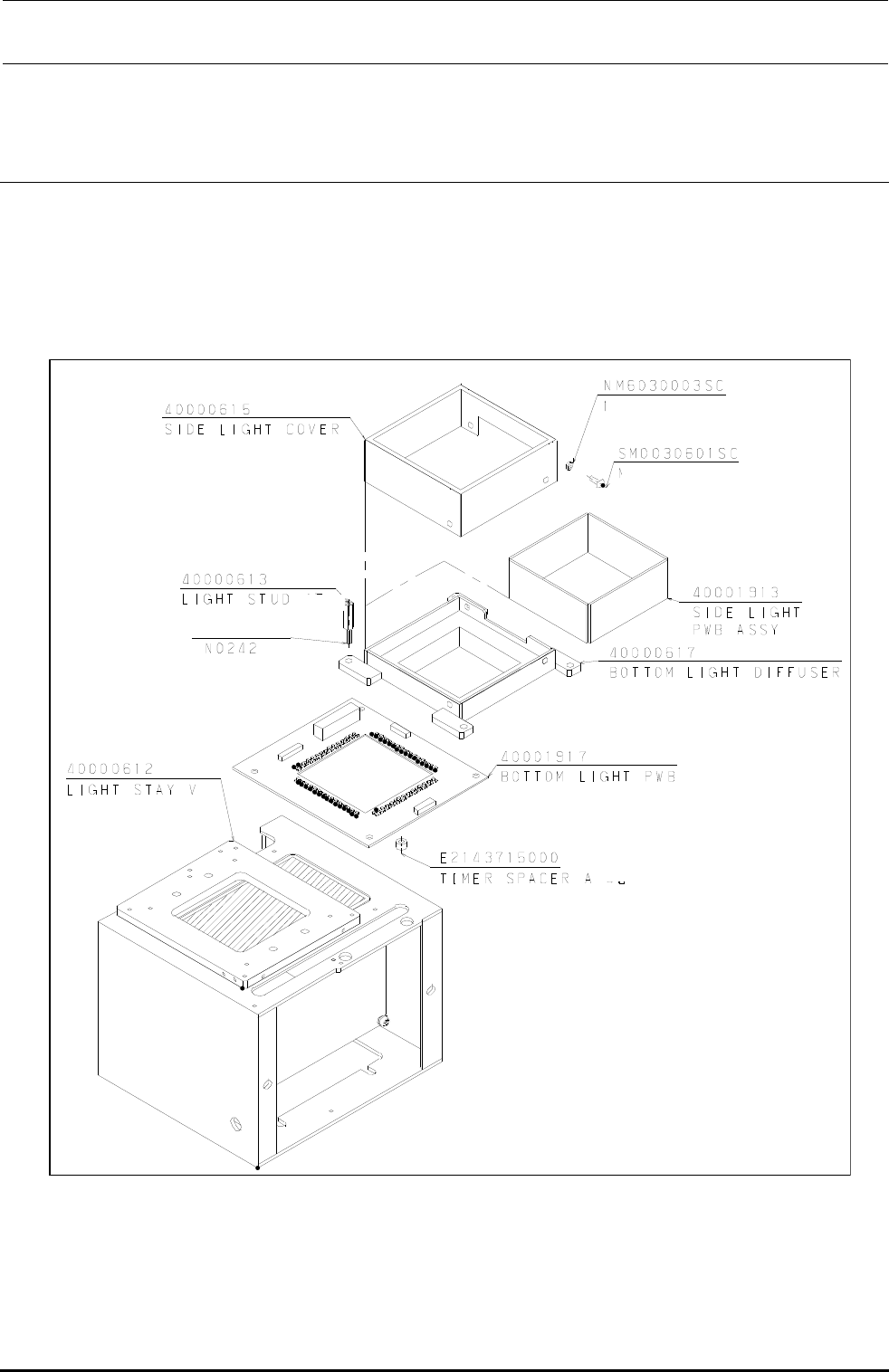

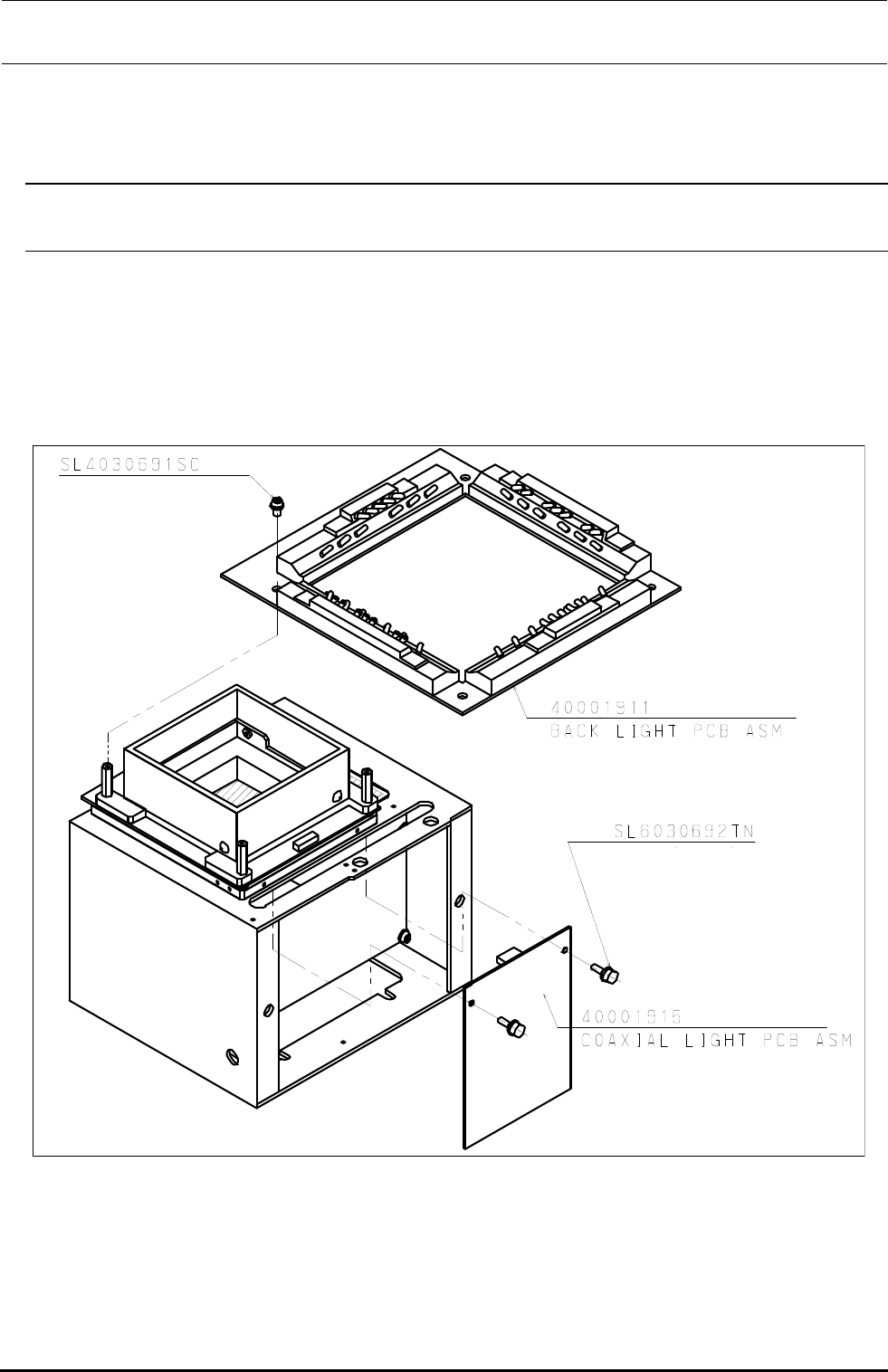

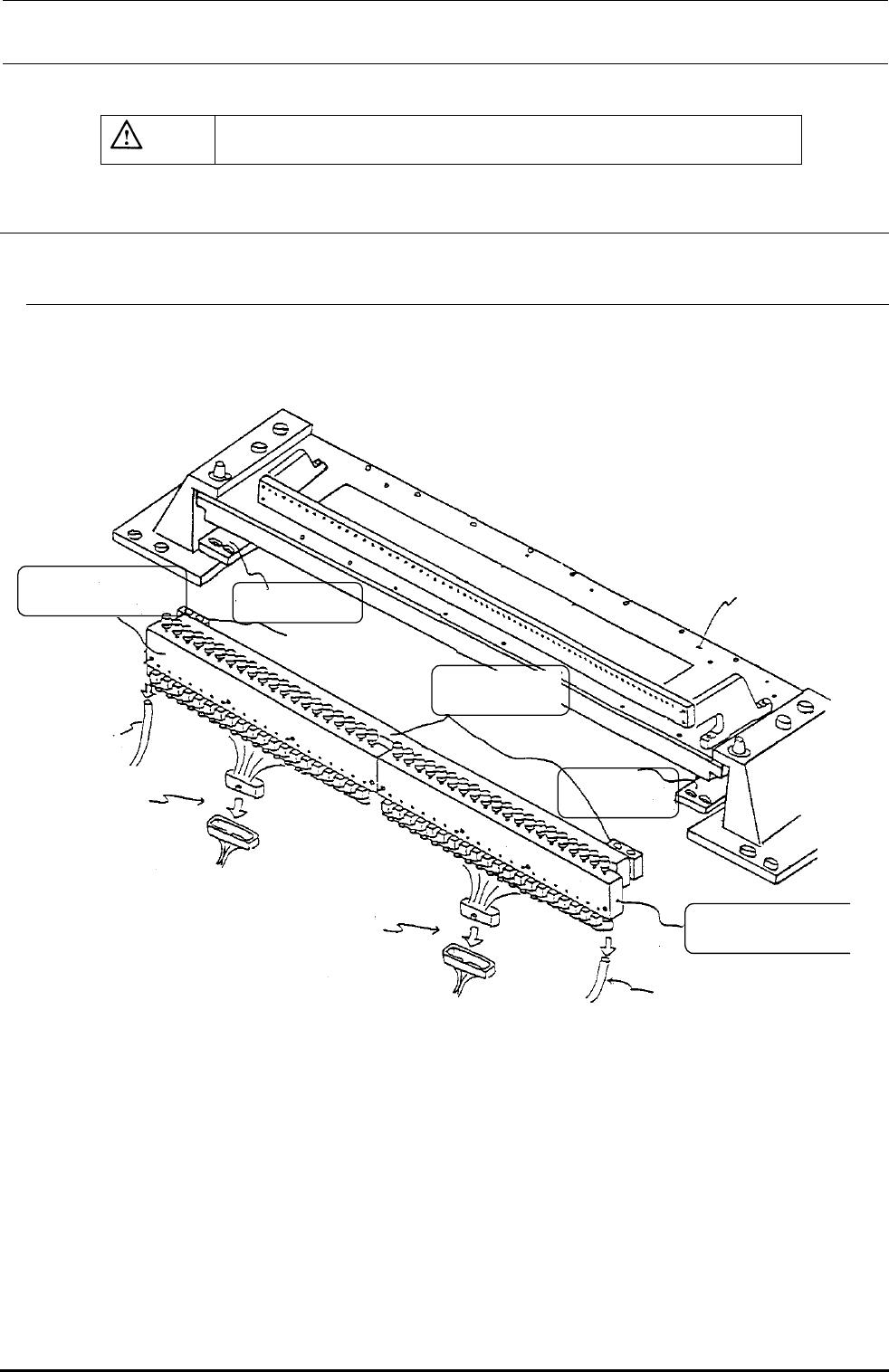

Rev2.00 维修调整要领书 8-3-2. 下方照明基板 、 侧照明基板 １） 侧照明基板，请卸下螺丝 ① 后再更换 。 ２） 下方照明基板，首先，卸下侧照明基板，卸下 Light Stud ② 并更换 。 请注意不要忘记电缆 。 图 8-3-2 4 个 ② ① M3 六角螺栓 4 个 ( 注 1) 4 个 锁定螺丝 M3 六角螺母 4 个 ( 注 1) 8-5
