Rev2.00 维修调整要领书 13-4-2-3-2 KE-2050R/2055R/2060R 的背灯的更换 【工序①】取下 6 个部位的 M3 螺钉。 【工序②】剥掉 UL 带。一般不能再用。 【工序③】从夹紧件中取出高压电缆。 注）拔出电缆时要注意有无破损、断线。如果在断线状态下接通电源，则有冒烟、着火的危险。 ④ ⑤ 【工序④】向④所示的箭头方向按下固定背灯管用的卡爪。 【工序⑤】完成工序④后即顺⑤所示的箭头方向拔出背灯。 注）不…
Rev2.00
维修调整要领书

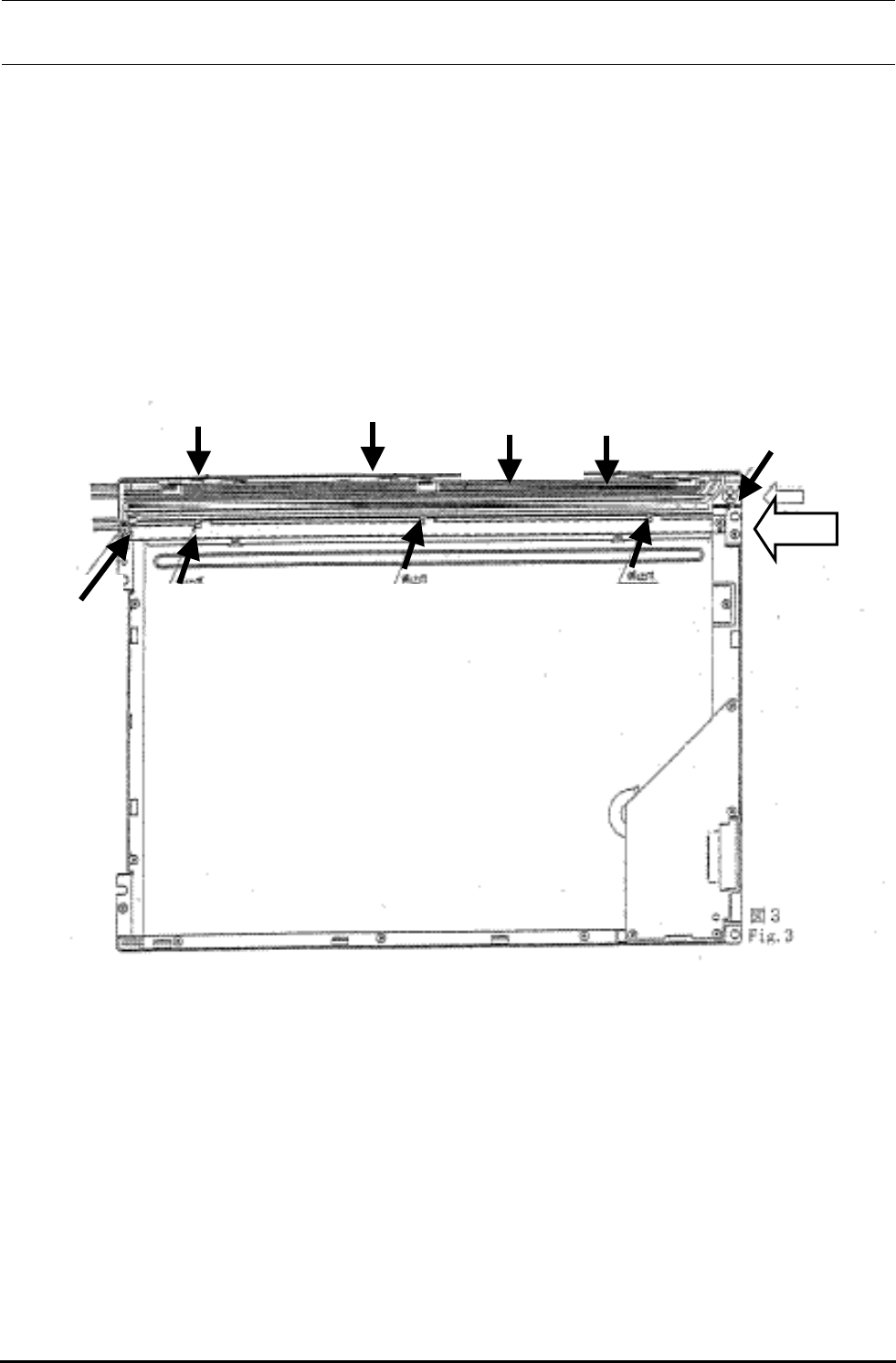

4)请更换背灯。
①请拧送背灯更换用的螺丝。此时，请注意不要完全卸下螺丝。
②在抬起拧松的螺丝的状态，把背灯装置向箭头 A 的方向移动。把 7 处的螺丝均解开，然后取出背灯
装置。
③按相反的顺序，更换维修用背灯装置。(首先，把维修用背灯装置对好 7 处的止爪位置(移动到箭头 A
方向的位置)，然后进行安装。)
※更换灯螺丝拧紧扭矩∶ ０．０９８±０．０２Ｎ・ｍ （１．０±０．２ｋｇｆ・ｃｍ）
卡爪
卡爪
卡爪 卡爪 卡爪
卡爪
卡爪
更换灯用
螺丝
箭头Ａ
背灯装置ト
背面图
图 13-4-2-3
5) 请把 LCD 组装到主机。
本装置的安装请按照上述相反的顺序操作。
此时，请注意内部配线的卷绕。如果夹住缆线或让缆线接近高压部分都有危险。
13-8
Rev2.00
维修调整要领书
13-4-2-3-2 KE-2050R/2055R/2060R 的背灯的更换
【工序①】取下 6 个部位的 M3 螺钉。
【工序②】剥掉 UL 带。一般不能再用。
【工序③】从夹紧件中取出高压电缆。
注）拔出电缆时要注意有无破损、断线。如果在断线状态下接通电源，则有冒烟、着火的危险。
④
⑤
【工序④】向④所示的箭头方向按下固定背灯管用的卡爪。
【工序⑤】完成工序④后即顺⑤所示的箭头方向拔出背灯。
注）不要硬拉背灯电缆。极可能引起电缆断线，有冒烟、着火的危险。
【工序⑥】按与工序⑤相反的方向插入更换用的背灯管，插到头时可听到固定用的卡爪有“咔嚓”一声。
【工序⑦】依工序③→②→①的顺序将显示仪回复到原先的状态。
13-9
Rev2.00
维修调整要领书
＜选购后置监视器(REAR MONITOR OPTION)时的设置及连接＞
液晶显示监视器有 2 种规格不同的种类。即 40025669（标准 LCD40028131（用于监测元件端脚共面性
的模拟液晶显示器）。
本节介绍的是与另外的任选功能（共面性）组合时的连接方法以及非此种情况时的连接方法。

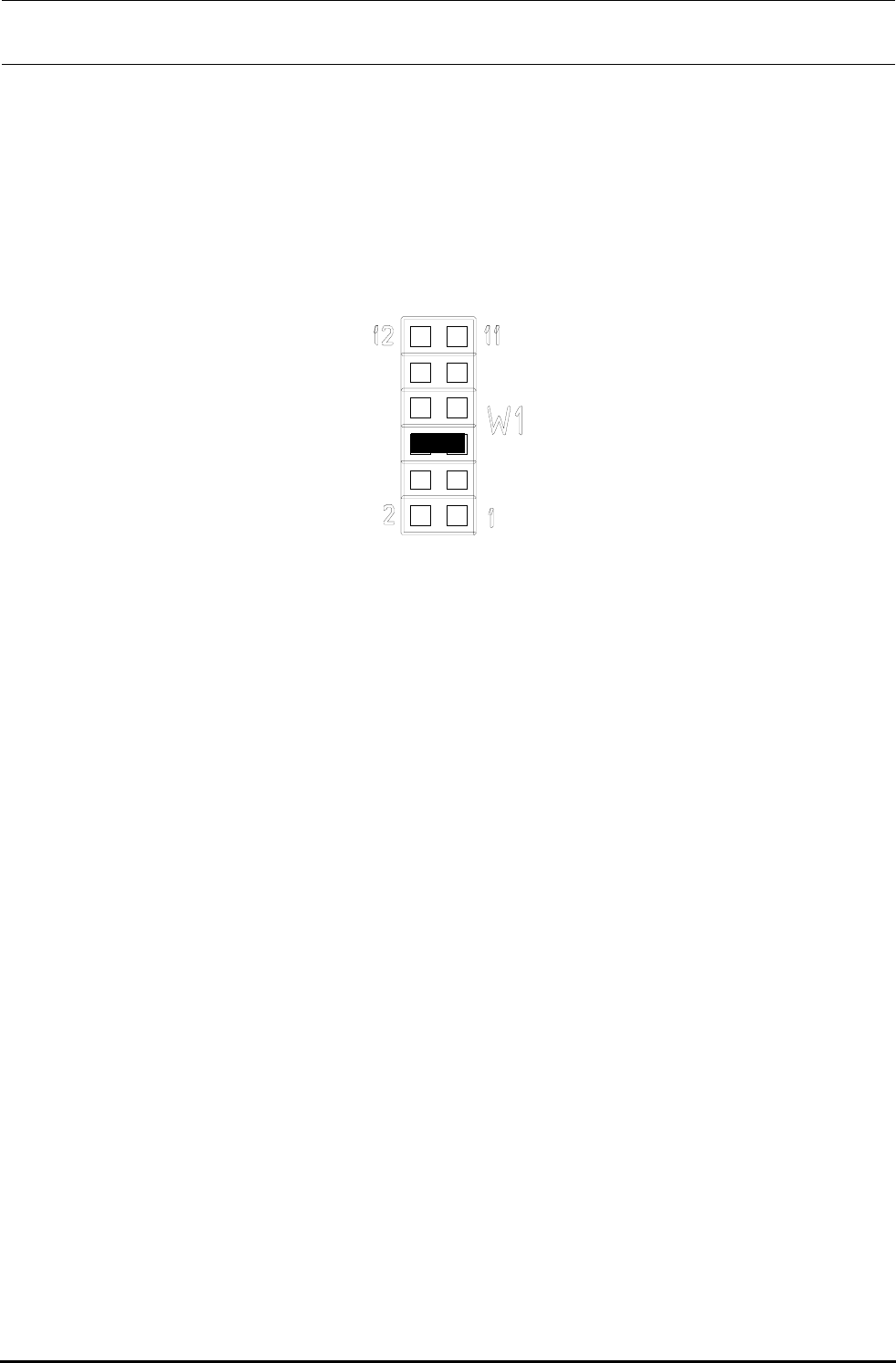

＜RS232C CHANGE PCB ASM 的跨接设定＞
安装在控制单元（参看 14-4-1 章）内的 RS232C CHANGE PCB ASM 的 W1 的跨接请按下图所示设定。
13-10
