Rev2.00 维修调整要领书 9-6. 供料器提升气缸的速度控制调整 （ 选购品 、 一次更换台 ） １） 固定调整右侧的气缸速度控制器和左侧的气缸速度控制器 。 ２） 速度控制器请固定在 ２～３ 秒完成上升 ・ 下降的速度 。（ 组装时 ） ＵＰ ： 用上速度控制器调整 左气缸 ＵＰ 过快时，请顺时针转动调整速度调整螺丝 。 ＤＯＷＮ ： 用下速度控制器调整 左气缸 ＤＯＷＮ 过快时，请顺时针转动调整速度调整螺丝 。 ３） ＵＰ、Ｄ…
Rev2.00
维修调整要领书
9-5. 供料器上升气缸的更换
１） 关掉主体电源。
２） 打开选择器，打开左右辊拨杆，让供料器上升。
３） 松开供料器气缸杆和提升气缸轴，并卸下。（更换侧）
４） 关掉主体总压缩空气。（手阀）
５） 卸下驱动器气缸组装螺丝。左右两侧
６） 向上拉供料器提升器。（更换侧）
７） 卸下供料器提升气缸安装螺丝４个，卸下气缸。
８） 把速度控制器安装到新的气缸上。
９） 安装气缸，从上方插入供料器提升器。
１０） 请把提升气缸轴拧进气缸杆里。
１１） 打开主体的总压缩空气阀。
１２） 调整左右气缸的速度控制器。（参照９－６）
１３） 安装驱动器气缸组件。
１４） 安装一次更换台。
１５） 打开电源。
廿虎戻幅匂
戻幅匂廿虎已
40000589
PA630750300
廿虎
图 9-5-1
9-6
Rev2.00
维修调整要领书
9-6. 供料器提升气缸的速度控制调整（选购品、一次更换台）
１） 固定调整右侧的气缸速度控制器和左侧的气缸速度控制器。
２） 速度控制器请固定在２～３秒完成上升・下降的速度。（组装时）
ＵＰ ： 用上速度控制器调整
左气缸ＵＰ过快时，请顺时针转动调整速度调整螺丝。
ＤＯＷＮ ： 用下速度控制器调整
左气缸ＤＯＷＮ过快时，请顺时针转动调整速度调整螺丝。
３） ＵＰ、ＤＯＷＮ的速度左右不相等时，请用速度控制锁定螺丝调整，然后锁定调整螺丝。
４） 锁定后，请再次确认ＵＰ，ＤＯＷＮ的速度。

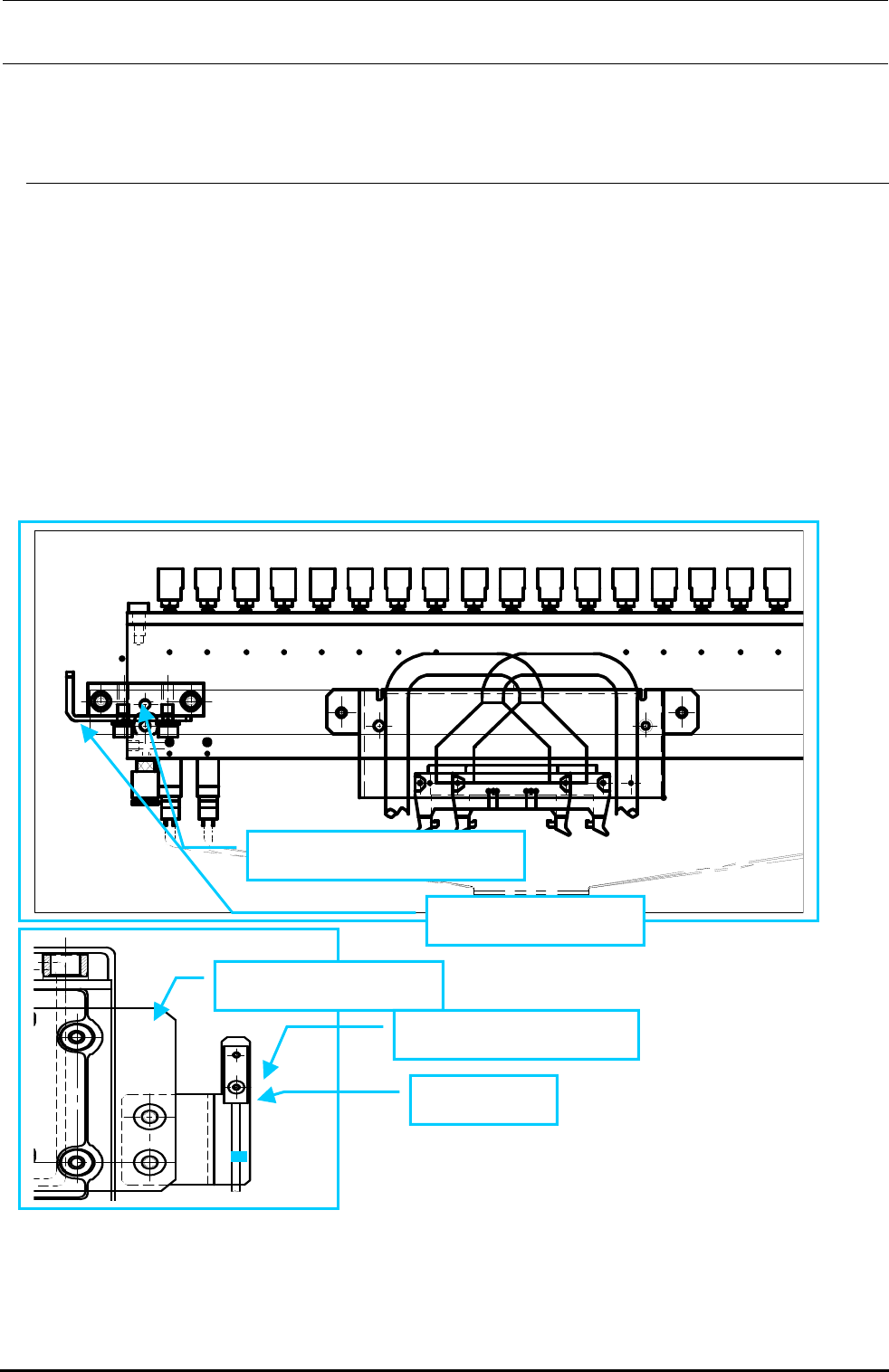

Ｍ５六角孔螺栓 ２个
供料器传感器配件
供料传感器
供料传感器支架
导辊左侧
图 9-6-1
9-7
Rev2.00
维修调整要领书
9-7. 供料器ＵＰ检测传感器的更换（选购品、一次更换台）
１） 关闭主体的电源。
２） 下降升降器。
３） 拧松安装螺丝，卸下传感器进行更换。
４） 按照相反的程序进行安装。
〈调整〉
① 打开主体电源。

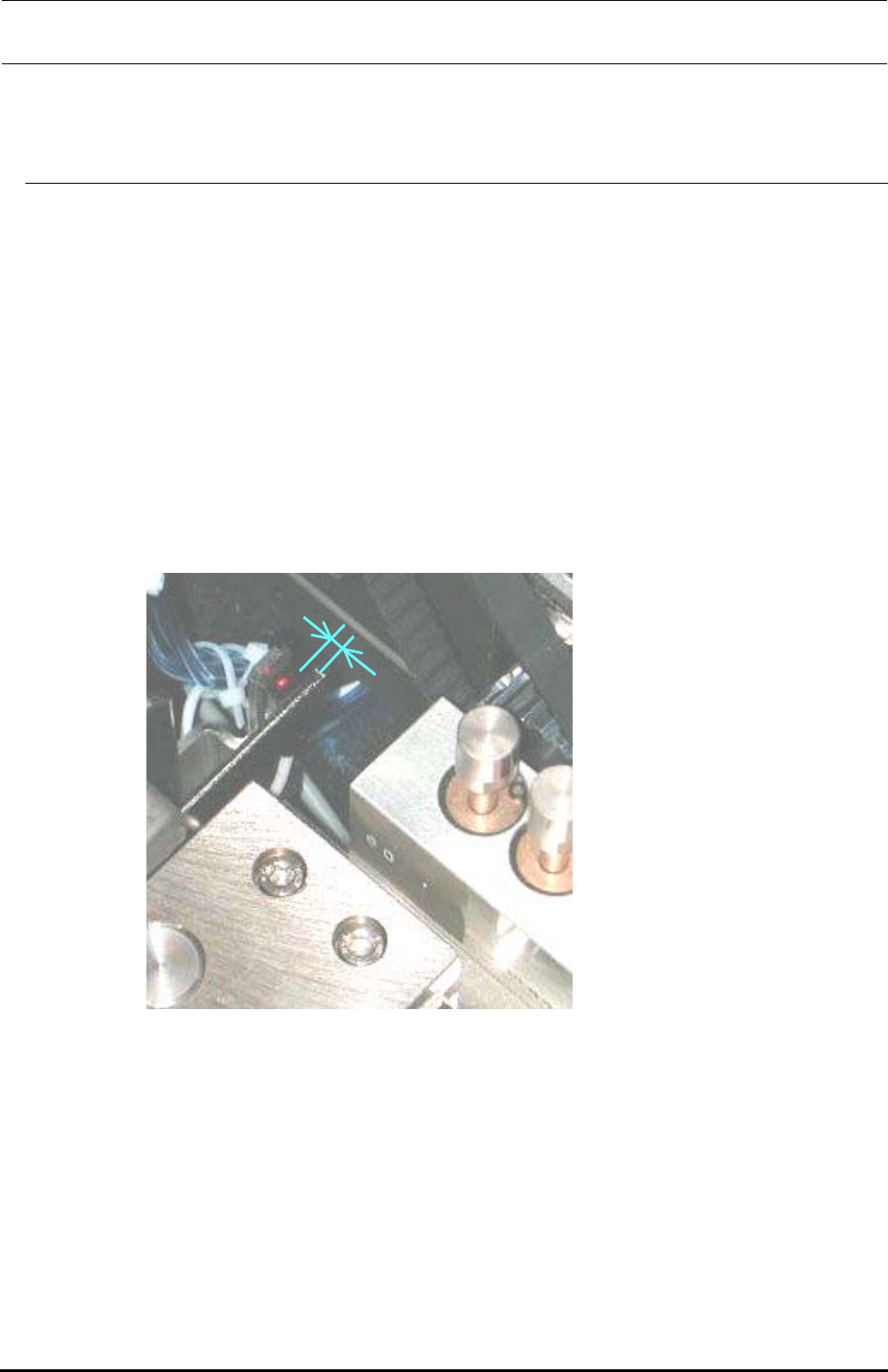

② 如下图所示，把供料传感器配件与传感器相距１ｍｍ组装起来。
上升供料器，确认ＬＥＤ是否亮灯。
1
图 9-7-1
9-8
