Rev2.00 维修调整要领书 8-3. 各照明基板的更换 8-3-1. 透过照明基板 、 同轴照明基板 １） 同轴照明在卸下气缸的状态卸下并更换螺栓 ① ２） 透过照明请在卸下螺丝 ② 并进行更换 。 请注意不要忘记电缆线 。 M3 × 6 螺栓 2 个 M3 × 6 螺丝组件 4 个 ② ① 图 8-3-1 8-4
Rev2.00
维修调整要领书

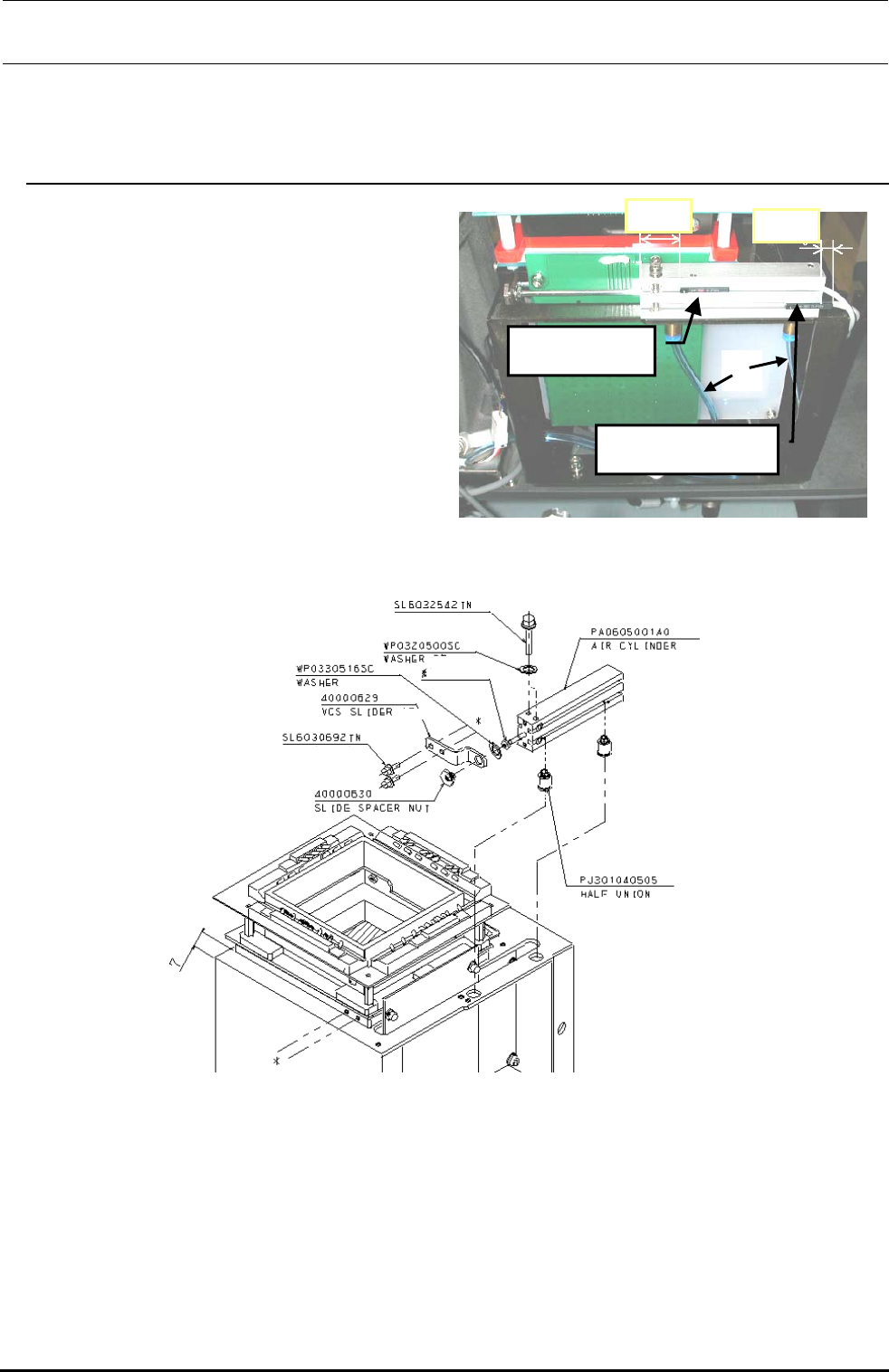

8-2. 标准VCS→选购品VCS变换气缸的更换
17.5 ㎜
5㎜
40002146
VCS 传感器组
①
40002147
选购品 VCS 传感器组
１） 关闭蝶阀，停止空气的供给。
２） 拔掉图 8-2-1 的空气软管①，卸下 VCS 传感
器组件。
３） 参照图 8-2-2，更换气缸。组装时请注意不要
给气缸施加负荷。
图 8-2-1
2 个
1 个
1 个
M3×6 螺栓 4个
4 个
1 个
螺母
4 个
M3×25 螺栓 4 个
图 8-2-2
＜气缸的调整方法＞
１） VCS 传感器的安装尺寸为气缸左端面到传感器前端面的尺寸 17.5mm，选购品ＶＣＳ传感器的安装尺
寸为气缸右端面到传感器后端面 5mm(参照图 8-2-1)。组装后请确认传感器的检测。
２） 气缸伸出时，请把滑动装置调整为伸出 7mm(参照图 8-2-2)。
8-3
Rev2.00
维修调整要领书
8-3. 各照明基板的更换
8-3-1. 透过照明基板、同轴照明基板
１） 同轴照明在卸下气缸的状态卸下并更换螺栓①
２） 透过照明请在卸下螺丝②并进行更换。
请注意不要忘记电缆线。
M3×6 螺栓 2 个
M3×6 螺丝组件 4个
②
①
图 8-3-1
8-4
Rev2.00
维修调整要领书
8-3-2. 下方照明基板、侧照明基板
１） 侧照明基板，请卸下螺丝①后再更换。
２） 下方照明基板，首先，卸下侧照明基板，卸下 Light Stud②并更换。
请注意不要忘记电缆。
图 8-3-2
4 个
②
①
M3 六角螺栓 4个
(
注
1)
4 个
锁定螺丝
M3 六角螺母 4个
(
注
1)
