Rev2.00
维修调整要领书
3-3-3．贴标签
请把标签脱脂后贴到贴标签部位。
图 3-3-3 更换放大器（左：标签／右：贴了标签后）
3-3-4．电路板的安装
ＨEＩＧＨＴ ＳＥＮＳＯＲ电路板 2 块，把插头插进头主电路板组件后，从上放按住固定在ＨＭＳＰＷＢ架上。
ヘッドメイン基板組
图 3-3-4 电路板安装
HMS 基板 2 組
HMSPCB 架 圆螺丝（×4）
3－6
Rev2.00
维修调整要领书
3－7
3-3-5．ＨＭＳ高度调整
在 CAL 部上移动 HMS 传感器，传感器下面到 CAL 部上面的距离为４０±０．２ｍｍ。请拧松 2 处的盖子，
调整到规定值。此时，ＦＡＲ灯和ＮＥＡＲ灯均亮灯，请进行确认。调整后，用 2 处的固定盖进行固定。
调整后，请输入ＭＳ参数，ＨＭＳ偏差值。输入请参照ＭＳ参数。
注意
为了防止对人体的伤害，ＨＯＤ操作时请不要把手伸到装置内部，也不要把脸和
头靠近装置
ＦＡＲ灯
ＮＥＡＲ灯
ﾚﾝｼﾞ表示灯 点灯状態
ＮＥＡＲ/ＦＡＲ 両点灯：測定中心距離±1ｍｍ
ＮＥＡＲ 点灯：測定範囲内近距離側
FAR 点灯：測定範囲内遠距離側
ＮＥＡＲ/ＦＡＲ 両点滅：測定範囲外
CALブロック上面
CAL 部上面
Rev2.00
维修调整要领书
3-4．贴装头电路板的更换
3-4-1．贴装头主电路板的更换
贴装头主电路板
贴装头主电路板更换后，请调整真空等级。
＜程序＞
１．VR7（A/D 变换器的基准电压）的调整
①
请一面以电压表观察 TP-1(GND) －TP14 的电压，一面旋转 VR7，将电压调整到下表所示。
基板 REV01～02 1.25V±0.01
基板 REV03～ 2.50V±0.01
２．VR1～VR5（真空输入电压）的调整
① 把 503 吸嘴安装到进行调整的轴上，打开真空开关。
②
请用电压表测量并记录 TP-1(GND)与外部输入校验端子间的电压 Vvac。
③
请一面以电压表观察 TP-1(GND)与 A/D 输入校验端子间的电压，一面旋转真空输入电压调节旋钮，
将电压值调整到（Vvac/2)±0.01V。
各贴装头和检查端子、调整旋钮的关系如下。
贴装头 L1 L2 L3 L4 R
真空输入电压 VR1 VR2 VR3 VR4 VR5
外部输入检查端子 TP3 TP5 TP7 TP9 TP11
ＡＤ输入检查端子 TP2 TP4 TP6 TP8 TP10
注１、电压调整，请在确认了 DC 电源输出电压调整之后再进行。
注２、请确认有关电压调整的传感器等连接是否正确。

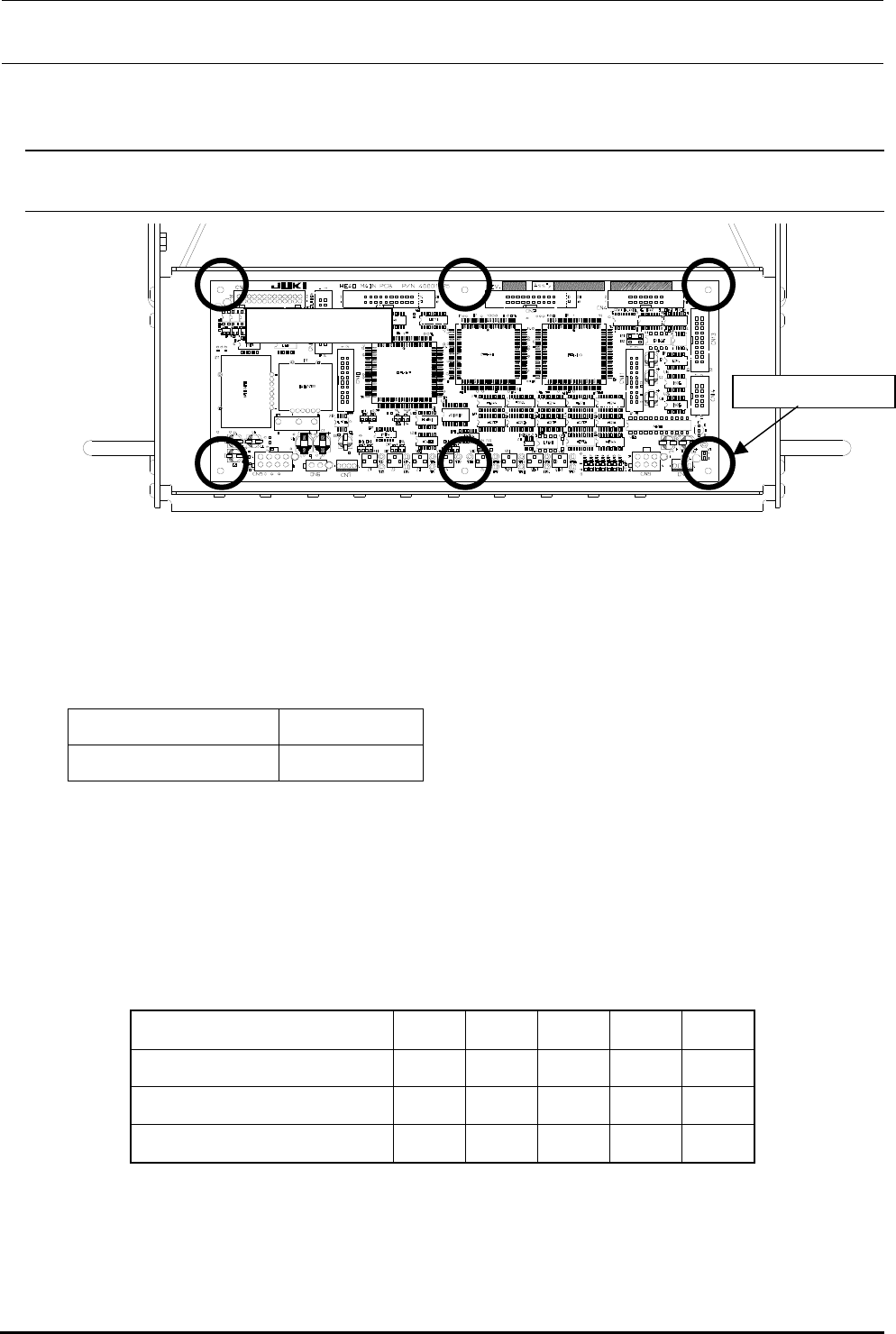

图 3-4-1 贴装头主电路板的更换
圆
头
小螺丝（×6）
3－8
